Инструкция по эксплуатации

Вынуть буй из крепления.

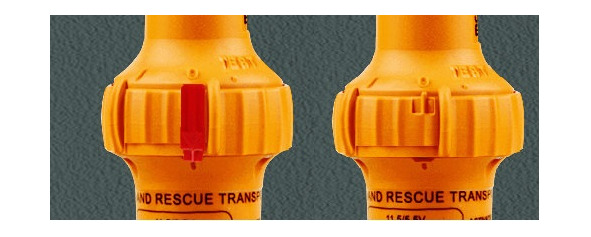

Снять защитную накладку с корпуса РЛО. (рис. 4)

Рис 4. Вид защитной крышки РЛО

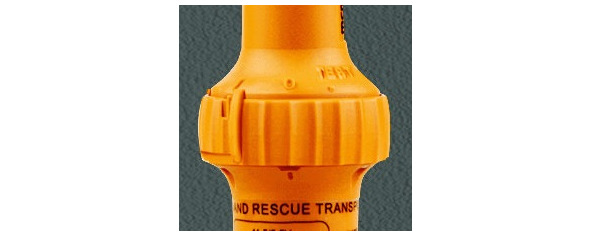

Повернуть кольцо переключателя влево в положение, обозначенное – «I» (рис. 5)

Рис. 5. Включение РЛО

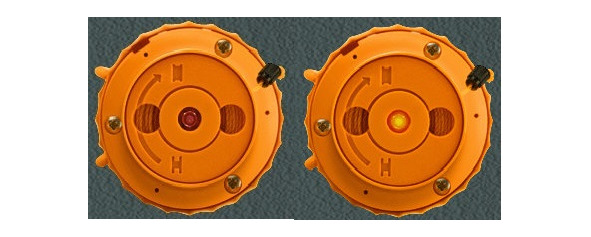

В режиме ожидания работает только приёмная часть РЛО, чтобы свести потребление энергии батареи минимуму. В таком состоянии индикатор мигает каждые две секунды. (рис. 6)

Рис. 6. Индикация режима работы РЛО

После приёма импульса радиолокатора, РЛО включается в режим передачи. В таком состоянии индикатор светится постоянно и звуковой сигнал повторяется каждые две секунды.

Обнаружение радиолокационных импульсов вызывает подключение антенны к контуру передатчика. Выходной каскад питается от генератора, управляемого напряжением (ГУН), частота которого определяется генератором развертки. Когда срабатывает детектор, генератор развертки включается и генерирует ровно 12 импульсов прямого и обратного хода.

Если радиолокационные сигналы не обнаружены в течение 15 секунд, устройство переходит в режим ожидания.

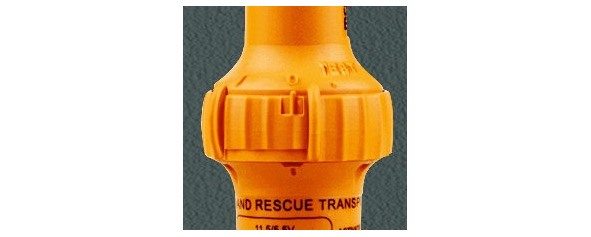

Чтобы выключить РЛО поверните кольцо переключателя по часовой стрелке (т. е. вправо) в положение OFF, отмеченное на корпусе, как – «0». (рис. 7)

Рис. 7. Выключение РЛО
