Органы управления на передней панели

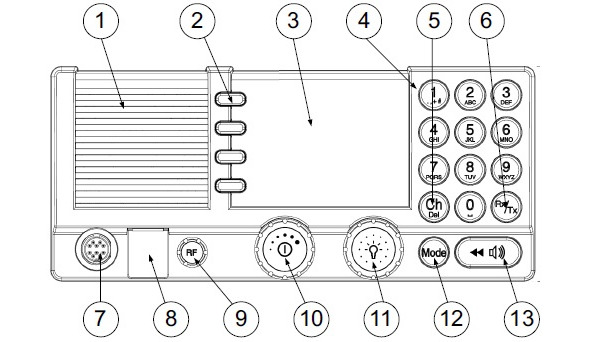

Рис. 2. Органы управления радиостанции

1. Громкоговоритель.

2. Четыре программируемые клавиши с названием функций на дисплее.

3. Большой цветной TFT-дисплей.

4. Буквенно-цифровые клавиши для ввода RX или TX частоты или текста.

5. Кнопка CH для выбора канала.

6. Кнопка прием/передача, для набора частоты TX или RX.

7. Разъем для телефонной трубки или внешнего микрофона.

8. Кнопка Distress для передачи оповещений о бедствии.

9. Усиление по высокой частоте (IF).

10. Регулятор громкости с нажимной функцией для включения/выключения.

11. Ручка настройки (селектор) для регулировки подсветки с нажимной функцией для управления радиостанцией и различных настроек.

12. Кнопка выбора режима работы: SSB, AM Broadcast, DSC, Telex.

13. Кнопка для воспроизведения голосовых сообщений (до 240 сек.)
