3.6. Регулирование частоты вращения коллекторного электродвигателя

Для регулирования частоты вращения и обеспечения оптимальных режимов работы коллекторного электродвигателя используется симисторный регулятор (рис. 3.16).

Питающее напряжение переменного тока подается через симистор V1. Одновременно это же напряжение выпрямляется диодным мостом V и стабилизируется резистором R1 и стабилитроном V2. От этого стабилизированного напряжения через резистор R2 заряжается конденсатор С. Когда напряжение на конденсаторе достигнет V4, по управляющему электроду тиристора V3 потечет ток, и он, открывшись, создаст цепь разряда конденсатора С на первичную обмотку трансформатора Т. Этот импульс со вторичной обмотки трансформатора поступает на управляющий электрод симистора V1 и открывает его в том направлении, в каком приложено к нему питающее напряжение.

Рисунок 3.16 – Схема регулирования частоты вращения коллекторного двигателя

Схема управления представлена на рис. 3.17

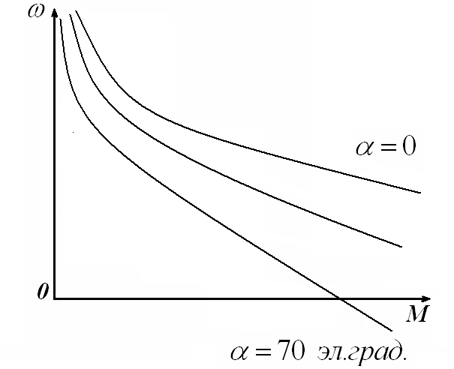

Рисунок 3.17 – Механические характеристики коллекторного электродвигателя

Схема управления работает и формирует управляющий сигнал в течение каждого полупериода питающего напряжения. Фаза управляющего импульса зависит от времени заряда конденсатора, напряжения пробоя стабилитрона V4, от сопротивления регулировочного резистора R2. С помощью сопротивления резистора R2 можно изменять время заряда конденсатора и соответственно угол отпирания симистора, а, следовательно, в широких пределах регулировать напряжение электродвигателя исполнительного механизма, т. е. частоту вращения электродвигателя в соответствии с механическими характеристиками, показанными на рис. 3.17.
