1.3.3. Основы методологии IDEF1

Предназначение стандарта IDEF1

Деятельность любого предприятия можно представить как непрерывное изменение состояния физических и интеллектуальных объектов, имеющих отношение к предприятию, таких как сотрудники, средства производства, производимые продукты, идеи, финансы и т.д. Для эффективного менеджмента этим процессом, каждое изменение того или иного объекта должно иметь свое документальное отображение. Этими отображениями служат личные дела сотрудников, отчеты, рекламная продукция, служебные записки и т.д. Их совокупность назовем информационной областью предприятия. Движение информации (например, документооборот) и изменение ее назовем информационными потоками. Очевидно, что любому бизнес процессу, а также любому изменению физических объектов должен соответствовать определенный информационный поток. Более того, руководство, при построении стратегических планов развития и управлении деятельностью предприятия, (издавая приказы, распоряжения и т.д.), фактически руководствуется информационными потоками и вносит в них изменения, таким образом осуществляя информационный менеджмент.

Стандарт IDEF1 был разработан как инструмент для анализа и изучения взаимосвязей между информационными потоками в рамках коммерческой деятельности предприятия. Целью подобного исследования является дополнение и структуризация существующей информации и обеспечение качественного менеджмента информационными потоками. Необходимость в подобной реорганизации информационной области как правило возникает на начальном этапе построения корпоративной информационной системы, и методология IDEF1 позволяет достаточно наглядно обнаружить "черные дыры" и слабые места в существующей структуре информационных потоков. Применение методологии IDEF1, как инструмента построения наглядной модели информационной структуры предприятия по принципу "Как должно быть" позволяет решить следующие задачи:

• Выяснить структуру и содержание существующих потоков информации на предприятии

• Определить какие проблемы, выявленные в результате функционального анализа и анализа потребностей, вызваны недостатком управления соответствующей информацией.

• Выявить, информационные потоки, требующие дополнительного управления для эффективной реализации модели.

С помощью IDEF1 происходит изучение существующей информации о различных объектах в области деятельности предприятия. Характерно то, что IDEF1-модель включает в рассмотрение не только автоматизированные компоненты, базы данных и соответствующую им информацию, но также и реальные объекты, такие как сами сотрудники, кабинеты, телефоны и т.д. Миссия методологии IDEF1 состоит в том, чтобы выявить и четко постулировать потребности в информационном менеджменте в рамках коммерческой деятельности предприятия. В отличие от методов разработки структур баз данных (например, IDEF1X), IDEF1 является аналитическим методом и используется преимущественно для выполнения следующих действий:

• Определения самой информации и структуры ее потоков, имеющей отношение к деятельности предприятия

• Определение существующих правил и законов, по которым осуществляется движение информационных потоков, а также принципов управления ими.

• Выяснение взаимосвязей между существующими информационными потоками в рамках предприятия.

• Выявление проблем, возникающих вследствие недостатка качественного информационного менеджмента.

Результаты анализа информационных потоков могут быть использованы для стратегического и тактического планирования деятельности предприятия и улучшения информационного менеджмента.

Однако основной целью использования методологии IDEF1 все же остается исследование движения потоков информации и принципов управления ими на начальном этапе процесса проектирования корпоративной информационно-аналитической системы, которая будет способствовать более эффективному использованию информационного пространства. Наглядные модели IDEF1 обеспечивают базис для построения мощной и гибкой информационной системы.

Основные преимущества IDEF1

Методология IDEF1 позволяет на основе простых графических изображений моделировать информационные взаимосвязи и различия между:

1. Реальными объектами.

2. Физическими и абстрактными зависимостями, существующими среди реальных объектов.

3. Информацией, относящейся к реальным объектам.

4. Структурой данных, используемой для приобретения, накопления, применения и управления информацией.

Одним из основных преимуществ методологии IDEF1 является обеспечение последовательного и строго структурированного процесса анализа информационных потоков в рамках деятельности предприятия. Другим отличительным свойством IDEF1 является широко развитая модульность, позволяющая эффективно выявлять и корректировать неполноту и неточности существующей структуры информации, на всем протяжении этапа моделирования.

Концепции моделирования IDEF1

При построении информационной модели проектировщик всегда оперирует с двумя основными глобальными областями, каждой из которой соответствует множество характерных объектов. Первой из этих областей является реальный мир, или же совокупность физических и интеллектуальных объектов, таких, как люди, места, вещи, идеи и т.д., а также все свойства этих объектов и зависимости между ними. Второй же является информационная область. Она включает в себя существующие информационные отображения объектов первой области и их свойств. Информационное отображение, по существу, не является объектом реального мира, однако изменение его, как правило, является следствием некоторого изменения соответствующего ему объекта реального мира. Методология IDEF1 разработана как инструмент для исследования статического соответствия вышеуказанных областей и установления строгих правил и механизмов изменения объектов информационной области при изменении соответствующих им объектов реального мира.

Терминология и семантика IDEF1

Методология IDEF1 разделяет элементы структуры информационной области, их свойства и взаимосвязи на классы. Центральным понятием методологии IDEF1 является понятие сущности. Класс сущностей представляет собой совокупность информации, накопленной и хранящейся в рамках предприятия и соответствующей определенному объекту или группе объектов реального мира. Основными концептуальными свойствами сущностей в IDEF1 являются:

1) Устойчивость. Информация, имеющая отношение к той или иной сущности постоянно накапливается.

2) Уникальность. Любая сущность может быть однозначно идентифицирована из другой сущности.

Каждая сущность имеет своё имя и атрибуты. Атрибуты представляют собой характерные свойства и признаки объектов реального мира, относящихся к определенной сущности. Класс атрибутов представляет собой набор пар, состоящих из имени атрибута и его значения для определенной сущности. Атрибуты, по которым можно однозначно отличить одну сущность от другой называются ключевыми атрибутами. Каждая сущность может характеризоваться несколькими ключевыми атрибутами. Класс взаимосвязей в IDEF1 представляет собой совокупность взаимосвязей между сущностями. Взаимосвязь между двумя отдельными сущностями считается существующей в том случае, класс атрибутов одной сущности содержит ключевые атрибуты другой сущности. Каждый из вышеописанных классов имеет свое условное графическое отображение, согласно методологии IDEF1.

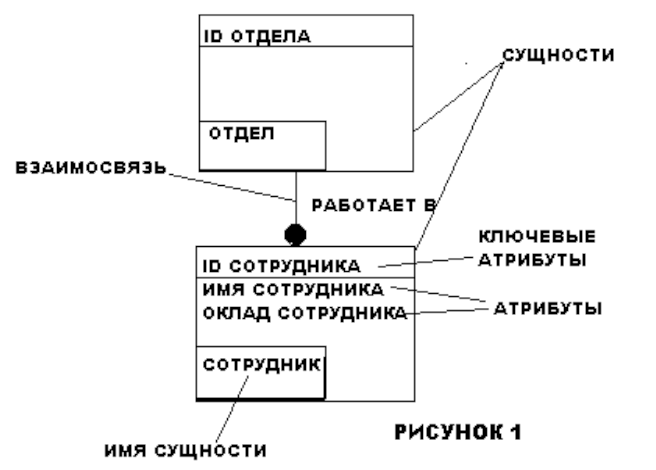

На рис. 1.3.5 приведен пример IDEF1 – диаграммы.

Рис. 1.3.5. Пример IDEF1 – диаграммы

На ней представлены две сущности с именами “Отдел” и “Сотрудник” и взаимосвязь между ними с именем “работает в”. Имя взаимосвязи всегда выражается в глагольной форме. Если же между двумя или несколькими объектами реального мира не существует установленной зависимости, то с точки зрения IDEF1, между соответствующими им сущностями взаимосвязь также отсутствует.

В заключение стоит еще раз отметить, что стандарт IDEF1 является методом изучения и анализа, в отличие от очень сходного по терминологии и семантике стандарта IDEF1X, предназначенного для разработки структуры реляционных баз данных и оперирующего с конкретными объектами физического мира.

Существует несколько очевидных причин, по которым IDEF1X не следует применять в случае построения нереляционных систем. Во-первых, IDEF1X требует от проектировщика определить ключевые атрибуты, для того чтобы отличить одну сущность от другой, в то время как объектно- ориентированные системы не требуют задания ключевых ключей, в целях идентифицирования объектов. Во-вторых, в тех случаях, когда более чем один атрибут является однозначно идентифицирующим сущность, проектировщик должен определить один из этих атрибутов первичным ключом, а все остальные вторичными. И, таким образом, построенная проектировщиком IDEF1X-модель и переданная для окончательной реализации программисту является некорректной для применения методов объектно-ориентированной реализации, и предназначена для построения реляционной системы.

Сущности в IDEF1X и их атрибуты.

Хотя терминология IDEF1X практически совпадает с терминологией IDEF1, существует ряд фундаментальных отличий в теоретических концепциях этих методологий. Сущность в IDEF1X описывает собой совокупность или набор экземпляров похожих по свойствам, но однозначно отличаемых друг от друга по одному или нескольким признакам. Каждый экземпляр является реализацией сущности.

Таким образом, сущность в IDEF1X описывает конкретный набор экземпляров реального мира, в отличие от сущности в IDEF1, которая представляет собой абстрактный набор информационных отображений реального мира. Примером сущности IDEF1X может быть сущность "СОТРУДНИК", которая представляет собой всех сотрудников предприятия, а один из них, скажем, Иванов Петр Сергеевич, является конкретной реализацией этой сущности.

В примере, приведенном на рис. 1.3.5, каждый экземпляр сущности СОТРУДНИК содержит следующую информацию: ID сотрудника, имя сотрудника, адрес сотрудника и т.п. В IDEF1X модели эти свойства называются атрибутами сущности. Каждый атрибут содержит только часть информации о сущности.

Связи между сущностями

Связи в IDEF1X представляют собой ссылки, соединения и ассоциации между сущностями. Связи это суть глаголы, которые показывают, как соотносятся сущности между собой. Ниже приведен ряд примеров связи между сущностями:

Отдел <состоит из> нескольких Сотрудников

Самолет <перевозит> нескольких Пассажиров.

Сотрудник <пишет> разные Отчеты.

Во всех перечисленных примерах взаимосвязи между сущностями соответствуют схеме один ко многим. Это означает, что один экземпляр первой сущности связан с несколькими экземплярами второй сущности. Причем первая сущность называется родительской, а вторая – дочерней. В приведенных примерах глаголы заключены в угловые скобки. Связи отображаются в виде линии между двумя сущностями с точкой на одном конце и глагольной фразой, отображаемой над линией. На рис. 1.3.6 приводится диаграмма связи между Сотрудником и Отделом.

Рис. 1.3.6. Диаграмма связи между Сотрудником и Отделом

Отношения многие ко многим обычно используются на начальной стадии разработки диаграммы, например, в диаграмме зависимости сущностей и отображаются в IDEF1X в виде сплошной линии с точками на обоих концах. Так как отношения многие ко многим могут скрыть другие бизнес правила или ограничения, они должны быть полностью исследованы на одном из этапов моделирования. Например, иногда отношение многие ко многим на ранних стадиях моделирования идентифицируется неправильно, на самом деле представляя два или несколько случаев отношений один-ко- многим между связанными сущностями. Или, в случае необходимости хранения дополнительных сведений о связи многие-ко-многим, например, даты или комментария, такая связь должна быть заменена дополнительной сущностью, содержащей эти сведения. При моделировании необходимо быть увереным в том, что все отношения многие ко многим будут подробно обсуждены на более поздних стадиях моделирования для обеспечения правильного моделирования отношений.

Идентификация сущностей. Представление о ключах.

Сущность описывается в диаграмме IDEF1X графическим объектом в виде прямоугольника. На рис. 1.3.7 приведен пример IDEF1X диаграммы. Каждый прямоугольник, отображающий собой сущность, разделяется горизонтальной линией на часть, в которой расположены ключевые поля и часть, где расположены неключевые поля. Верхняя часть называется ключевой областью, а нижняя часть областью данных. Ключевая область объекта СОТРУДНИК содержит поле "Уникальный идентификатор сотрудника", в области данных находятся поля "Имя сотрудника", "Адрес сотрудника", "Телефон сотрудника" и т.д.

Ключевая область содержит первичный ключ для сущности. Первичный ключ – это набор атрибутов, выбранных для идентификации уникальных экземпляров сущности. Атрибуты первичного ключа располагаются над линией в ключевой области. Как следует из названия, неключевой атрибут – это атрибут, который не был выбран ключевым. Неключевые атрибуты располагаются под чертой, в области данных.

При создании сущности в IDEF1X модели, одним из главных вопросов, на который нужно ответить, является: "Как можно идентифицировать уникальную запись?". Для этого требуется уникальная идентификация каждой записи в сущности для того, чтобы правильно создать логическую модель данных. Напомним, что сущности в IDEF1X всегда имеют ключевую область и, поэтому в каждой сущности должны быть определены ключевые атрибуты.

Выбор первичного ключа для сущности является очень важным шагом, и требует большого внимания. В качестве первичных ключей могут быть использованы несколько атрибутов или групп атрибутов. Атрибуты, которые могут быть выбраны первичными ключами, называются кандидатами в ключевые атрибуты (потенциальные атрибуты). Кандидаты в ключи должны уникально идентифицировать каждую запись сущности. В соответствии с этим, ни одна из частей ключа не может быть NULL, не заполненной или отсутствующей.

Например, для того, чтобы корректно использовать сущность СОТРУДНИК в IDEF1X модели данных (а позже в базе данных), необходимо иметь возможность уникально идентифицировать записи. Правила, по которым вы выбираете первичный ключ из списка предполагаемых ключей, очень строги, однако могут быть применены ко всем типам баз данных и информации. Правила устанавливают, что атрибуты и группы атрибутов должны:
