1.2. Системный анализ РЭС

Конструкция РЭС является сложной сборочной единицей, отвечающей трем главным условиям системности [11], [3]:

1. Наличие иерархического порядка в структуре.

2. Возможность композиции и декомпозиции (составление структуры из отдельных элементов и разделение конструкции на отдельные элементы).

3. Образование при композиции новых качеств, не равных сумме свойств исходных частей. Иерархия построения РЭС относится к ветвящемуся типу, где структурные уровни располагаются по рангам сложности.

Система любого структурного уровня характеризуется набором параметров. Эти параметры определяются системой верхнего ранга и в свою очередь служат исходными данными для системы, расположенной рангом ниже.

Снизить затраты на разработку, подготовку производства и освоение РЭА, обеспечить совместимость и преемственность аппаратурных решений с одновременным улучшением качества, увеличением надежности и срока службы аппаратуры в эксплуатации позволяет модульный принцип конструирования изделий. Наглядное представление данного определения приведено на рис. 1 [3].

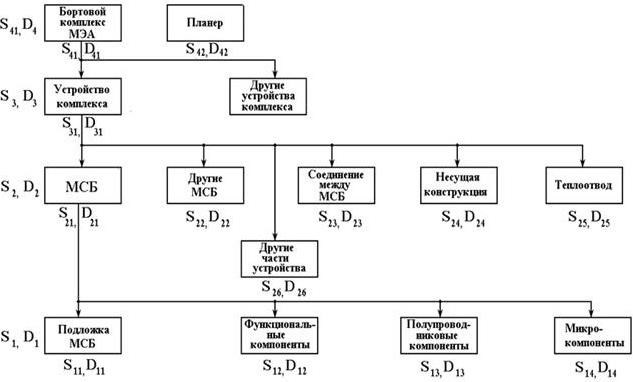

Рис. 1. Ранжирование системных параметров построения РЭС

На рис. 1 S обозначает ранг системы (S состоит из совокупности изделий S_i1, S_i2, S_i3), D – совокупность функциональных и материальных параметров.

Второе и третье условия системности означают, что в результате процесса конструирования (композиции) должно быть найдено и отражено в конструкторской документации (КД) новое структурное образование – конструкция РЭС (или его части), составленное из входящих в него готовых (покупных) и вновь спроектированных частей, причем это структурное образование должно обладать новыми качествами, не равными сумме свойств входящих в него частей (рис. 2).

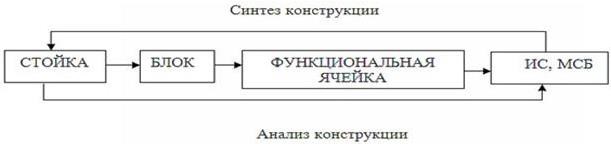

Рис. 2. Принцип системности в процессе конструирования
