2.1.1.2.3.1 Сетчатые трубы

Сетчатые трубы представляют продольные проволочные стержни с приваренной к ним точечной сваркой наружной проволочной спиральной оплеткой (рисунок 12 а).

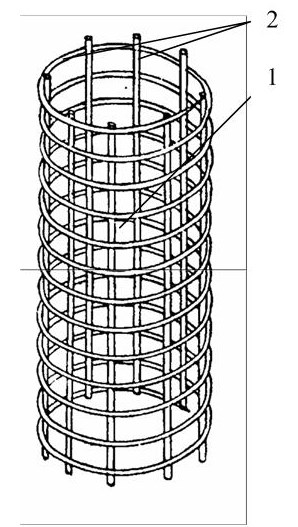

1 – спираль наружной оплетки; 2 – продольные стержни

Рисунок 12 а – Сетчатая труба

Такие трубы применяют в качестве закладной арматуры для:

– железобетонных, асбоцементных и других трубчатых конструкций повышенной прочности;

– дренажных трубопроводов и вентиляционных шахт и каналов;

– вертикальных емкостей хранения слеживающихся "сыпучих" материалов, а также в качестве каркасов для:

– тканевых рукавов вентиляционных систем;

– рукавов пневмотранспортных устройств;

– кассетных рукавных, зернистых, кольцевых фильтров;

Сетчатые трубы имеют следующую характеристику:

– внутренний диаметр, мм, от 70 до 300

– длина, м, от 1,5 до 11,0

– диаметр проволоки продольных стержней, мм, от 2.5 до 3,5

– шаг продольных стержней, мм, от 5 до 25

– шаг спирали наружной оплетки, мм, от 5 до 50

– количество продольных стержней (максимальное), шт., 96

– диаметр проволоки наружной оплетки, мм, от 5 до 50

– диаметр проволоки продольных стержней и наружной оплетки может быть одинаковым или в любых сочетаниях в указанных пределах.
