2.2.1 Винтовая штамповка вальцовкой (прокатка)

Винтовая прокатка заключается в том, что нагретую круглую болванку пропускают между двумя бочкообразными валками вращающимися навстречу друг другу (рисунок 16), при этом, вследствие сил трения между валками и заготовкой последняя вращается между валками, а вследствие их формы различные части заготовки движутся с разными скоростями и поэтому метал заготовки скручивается и вытягивается, а в осевой зоне происходит его разрыхление и возникает полость, которая постепенно распространяется по всей длине заготовки.

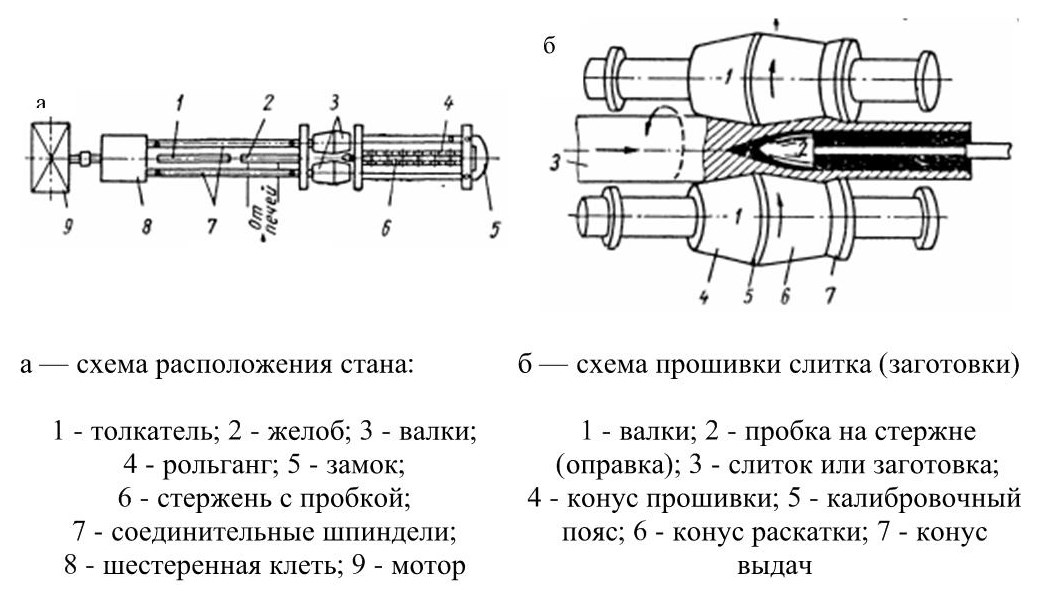

Рисунок 16 – Схема расположения прошивного стана и прошивки заготовок с бочкообразными валками

Пройдя через валки, заготовка насаживается на специальный стержень (оправку), благодаря чему внутренней полости придается правильное круглое сечение (рисунок 16 б) и получается толстостенная заготовка (гильза).
