2.2.3.2 Вытяжка эластичной средой

Вытяжку эластичной средой (резиной, рисунок 22, 23) выполняют эластичной подушкой (пуансоном) в жесткой матрице или жестким пуансоном в эластичной матрице.

Оба способа применяются для получения полных деталей из тонколистового материала. Резиновую подушку заключают в стальную обойму.

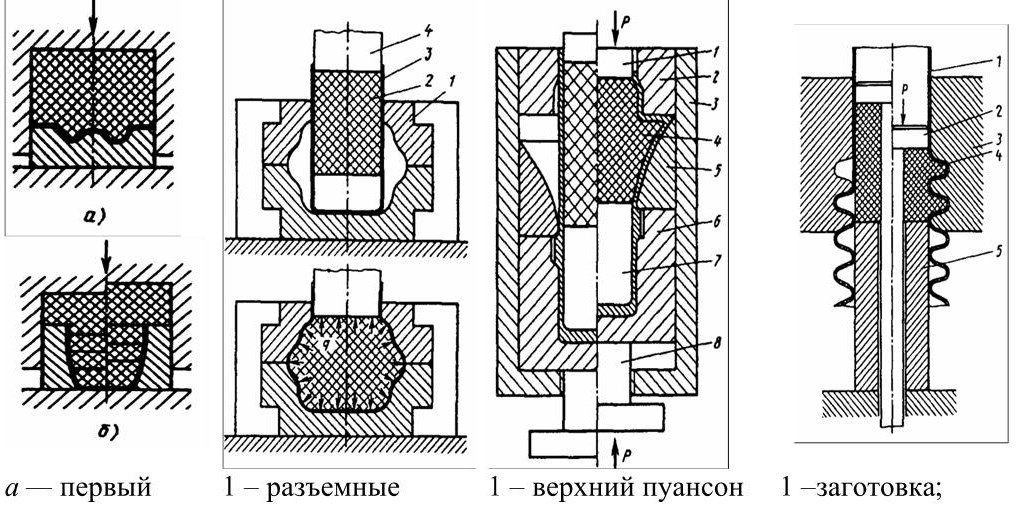

Рисунок 22 – Схемы штампов для формовки резиной пространственных деталей

Для выполнения операции вытяжки также применяют эластичный (резиновый) пуансон, который позволяет осуществлять не только осевую, но и радиальную вытяжку, например, при получении различных деталей, в том числе, гофрированных труб (сильфонов) (рисунок 22).

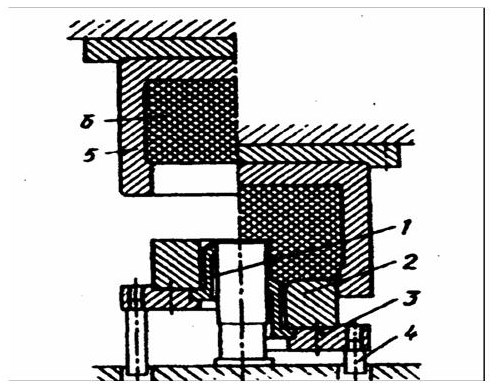

1 – предварительно вытянутая заготовка; 2 – ограничитель; 3 – упор; 4 – направляющие; 5 – стальная обойма; 6 – резиновая подушка

Рисунок 23 – Схема последующего перехода вытяжки эластичной матрицей
