5.3 Устройство и работа культиватора

Культиватор КУК-4 (рисунок 5.1) и его модификации содержат сварную раму I, опорные колеса 2 с винтовым механизмом 3 регулировки глубины обработки, навеску 4 с осью подвеса 5, подпружиненные кронштейны 6 со стойками 7 и лапами 8 и щиток сигнальный 9.

Культиватор КУК-4-01 (рисунок 5.2) дополнительно содержит рамки 10 и 11 с цепями 12 для крепления шести зубовых борон 13.

Культиватор КУК-4-02 (рисунок 5.3) дополнительно содержит стойки 10, подпружиненные рамки 11 и барабаны 12 планчатозубчатых катков.

При работе культиватора лапы, заглубленные в почву, подрезают обрабатываемый слой и сорную растительность, рыхлят и крошат почву.

За счет переменного сжатия пружин лапы при работе совершают колебания, что способствует снижению тягового сопротивления и очистке стоек от нависающих растительных остатков. При полном сжатии пружин лапа выглубляется и обходит препятствие.

Рисунок 5.1 – Культиватор усиленный комбинированный КУК-4: 1 – рама; 2 – колесо опорное; 3 – механизм регулировки глубины обработки; 4 – навеска; 5 – ось подвеса; 6 – кронштейн подпружиненный; 7 – стойка; 8 – лапа; 9 – щиток сигнальный

При аварийной нагрузке на стойку из-за невозможности обойти препятствие срезается палец, удерживающий кронштейн, со стойкой и пружинным механизмом, и лапа стойкой выглубляется и свободно обходит препятствие. При работе с катками их зубья дополнительно крошат верхний слой, вычесывают корни сорной растительности и выравнивают поверхность. При работе с катками их зубчатые планки крошат верхний слой, уплотняют почву и выравнивают ее поверхность.

Подъем и опускание культиватора в работе производится при помощи механизма навески трактора.

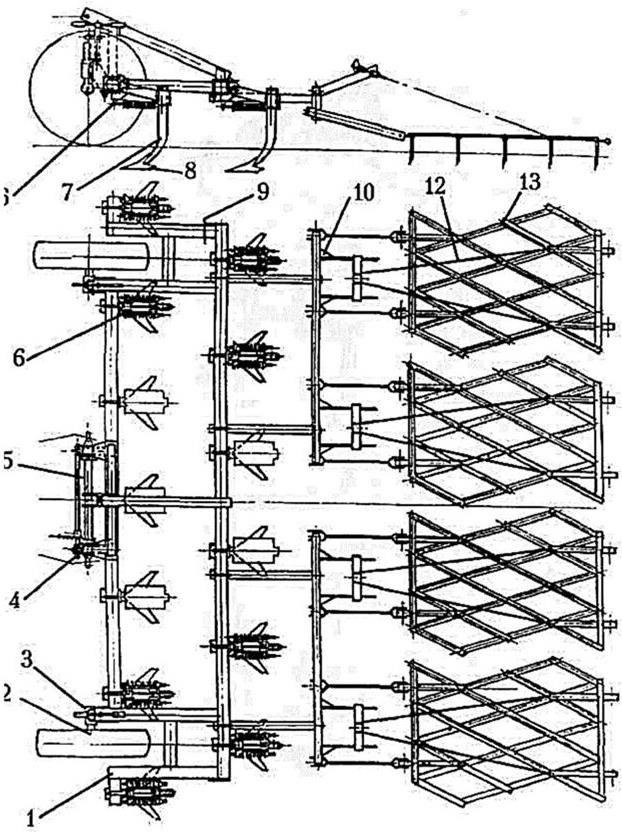

Рисунок 5.2 – Культиватор усиленный комбинированный КУК-4-01:

1 – рама; 2 – колесо опорное; 3 – механизм регулировки глубины обработки; 4 – навеска; 5 – ось подвеса; 6 – кронштейн подпружиненный; 7 – стойка; 8 – лапа; 9 – щиток сигнальный; 10 – рамка для борон; 11 – цепь; 12 – борона

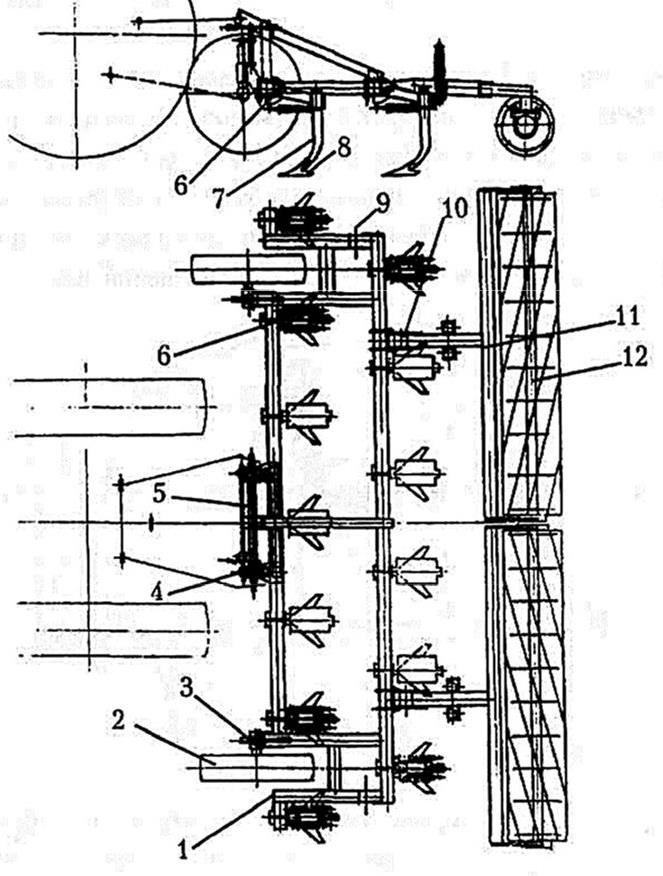

Рисунок 5.3 – Культиватор усиленный комбинированный КУК-4-02:

1 – рама; 2 – колесо опорное; 3 – механизм регулировки глубины обработки; 4 – навеска; 5 – ось подвеса; 6 – кронштейн подпружиненный; 7 – стойка; 8 – лапа; 9 –щиток сигнальный; 10 – стойка; 11 – рамка подпружиненная; 12 – барабан
