6.3.1 Установка лемехов (рисунок 6.5)

Положение установки лап, а также лемехов культиватора ЭМ 1008-1000 может меняться. При небольшом угле наклона обеспечивается ровный горизонт обработки (лемех центральный 5 и лемех стрельчатый 6 работают на приблизительно одинаковой глубине) и уменьшается тяговое усилие; при вертикальной установке обеспечивается хорошее прохождение культиватора в твердой и сухой почве.

При использовании культиватора со срезным предохранительным устройством, положение лап и, соответственно, лемехов изменяется путем перестановки срезного болта 7.

Отверстие А => Установка под небольшим наклоном (рекомендуется для тяжелых, липких почв с целью снижения необходимого тягового усилия).

Отверстие В => Вертикальное положение (рекомендуется для твердых и сухих почв с целью улучшения прохождения дискового культиватора).

• Положение лап можно изменять только при отключенном приводе и неработающем двигателе! Извлеките ключ зажигания! При этом неподвижность культиватора должна быть обеспечена при помощи подпорок!

• При изменении положения лап и лемехов используйте соответствующие инструменты и рукавицы!

• Перед началом работ ознакомьтесь со всеми устройствами, механизмами управления и их функциями. Во время работы делать это будет слишком поздно!

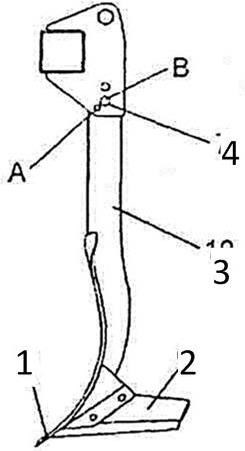

Рисунок 6.5 – Схема культиваторной лапы: А, В – отверстия установки срезного болта; 1 – лемех центральный; 2 – лемех лапы; 3 – стойка; 4 – срезной болт
