3.4. Съемка шкур

Отделение шкуры от туш животных до настоящего времени остается одной из наиболее трудоемких операций. Ее трудоемкость составляет от 11 до 40 % общей трудоемкости обработки туши. Съемка шкуры должна быть проведена тщательно, без порезов, выхватов мяса и жира с поверхности туши, так как при наличии порезов снижаются качество и сортность шкуры, а при наличии выхватов мяса и жира снижаются выход мяса, его качество и продолжительность хранения.

Шкуру снимают в два этапа: при забеловке и при механической съемке. Забеловка – ручная съемка шкуры с труднообрабатываемых участков туши: головы, шеи, конечностей, лопатки, брюшной полости. Площадь забеловки шкуры зависит от вида животных, упитанности и ряда других факторов. У туш крупного рогатого скота площадь забеловки 20 – 25 %, у свиных туш – 30 – 50 % в зависимости от упитанности, у туш мелкого рогатого скота – 30 – 40 %.

Поддувка туш сжатым воздухом. Перед съемкой шкур туши поддувают сжатым воздухом. Это способствует уменьшению срывов мяса и жира с туш и повреждений шкур, облегчает труд рабочих вследствие ослабления связи шкуры с поверхностным слоем туши.

Для поддувки используют очищенный сжатый воздух давлением 0,3 – 0,4 МПа. Воздух подают с помощью пистолетов О-37А, С592, С-765 или СО-71, в которых установлена полая игла (ее длина 12 – 20 см, наружный диаметр 6 – 8 мм, внутренний – 4 – 5 мм), конец которой срезан под острым углом. При снятии шкуры с туши крупного рогатого скота иглу вводят под шкуру в область подкожной клетчатки в следующие точки: первая – в одну из надбровных дуг в направлении от одного глаза к другому на 5 с; вторая – в путовые суставы передних конечностей с внутренней стороны вдоль цевок на 2 с; третья – в область мечевидного хряща грудной части вдоль белой линии брюшной полости на 4 – 5 с; четвертая – в каждый скакательный сустав задних конечностей с внутренней стороны вдоль малых берцовых костей на 2 с; пятая – у основания хвоста с внутренней стороны вдоль крестцовой кости на 2 с. Отслоения шкуры при поддувке воздухом 20 – 22 % площади поверхности шкуры. Отклонение точек поддувки от указанных и несоблюдение режима приводят к проникновению воздуха под шкуру и его распространению в подкожной клетчатке, что создает видимость повышенной упитанности туш, кроме того, воздух поступает в мышечную ткань, что усложняет последующую кулинарную обработку мяса.

Схема комплекта для поддувки туш всех видов скота сжатым воздухом, рекомендуемая ВНИИМПом, представлена на рис. 3.4.

Для съемки шкур с туш мелкого рогатого скота воздух под давлением 0,4 – 0,5 МПа подают в область путового сустава задних конечностей, в корень хвоста и в расположенную под ним нижнюю складку шкуры.

Для съемки шкур с туш свиней поддувку осуществляют под давлением 0,4 – 0,6 МПа в брюшную полость в течение 5 – 7 с в области .паха. При этом туша принимает округлую форму, шкура натягивается и разглаживаются складки. При механической съемке шкуры с таких туш уменьшается количество прирезей жира и улучшается товарный вид. Нарушение целостности внутренних органов туш при этом не наблюдается. После съемки шкуры воздух выпускают, для чего ножом делают прокол в области паха. Свиные туши перед съемкой шкур рекомендуется также охлаждать в воздушной среде при температуре 0 – 5 °C. В этом случае после забеловки шкуры необходимо удалять внутренние органы и устанавливать холодильные камеры на конвейере убоя скота и разделки туш.

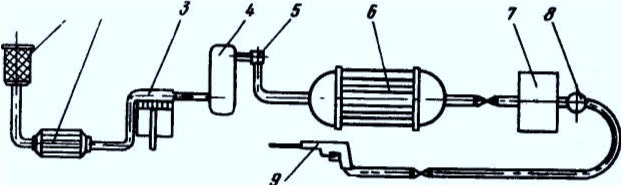

Рис. 3.4. Схема комплекта инструмента для поддувки туш сжатым воздухом: I – фильтр; 2 – бактерицидная установка; 3 – компрессор; 4 – маслоотделитель; 5 – масляный фильтр; 6 – ресивер; 7 – воздухоохладитель; 8 – распределительный коллектор; 9 – пистолет

Механическая съемка шкур. Съемку шкур с туш различных видов животных осуществляют в определенной последовательности (схемы 3.2-3.4).

При обработке свиных туш головы оставляют при туше после съемки шкуры до окончания послеубойной ветеринарносанитарной экспертизы.

В зависимости от анатомо-гистологической структуры шкуры усилия, возникающие при ее съемке, различны. На величину усилия влияют вид, пол, упитанность животных и участок туши, с которого снимают шкуру.

Схема 3.2. Последовательность выполнения операций при съемке шкур с туш крупного рогатого скота

Схема 3.3. Последовательность выполнения операций при съемке шкур с туш мелкого рогатого скота

Схема 3.4. Последовательность выполнения операций при съемке шкур со свиных туш

При механической съемке шкуры происходит разрыв подкожного слоя, и усилие, прилагаемое к шкуре, передается через подкожный слой и поверхностную фасцию на мышечную или хожилий задних ног жировую ткань. Связь между поверхностной фасцией и лежащими под ней слоями наименее прочна. При правильном подборе величины, направления и скорости разрыва усилие, действующее на подкожный слой, будет сосредоточенным, а усилие, действующее на связь фасций с нижележащими слоями, – распределенным. В последнем случае действуюток щее напряжение будет меньше, и разрыв произойдет по подкожному слою. На участках, где шкура связана с поверхностной фасцией через подкожный слой, прочность которого одинакова во всех направлениях, отделение шкуры способом разрыва возможно при любом направлении прилагаемого усилия. Но там, где дерма шкуры связана с поверхностной фасцией мышцы вдоль вертикальной оси туши (в передней ее части), усилие должно быть направлено поперек волокон мышцы или вдоль волокон фасции. При этом условии волокна фасции не разрываются, а расслаиваются, так как для расслаивания необходимо меньше усилий, чем для разрыва, и повреждений поверхности туши не происходит.

Отделение шкуры методом разрыва получило наибольшее распространение, и на нем реализованы механические установки для съемки шкур. Направление действия усилия зависит от угла съемки (сдира) шкуры.

Прочность мякотных тканей, состоящих из коллагена, при их разрушении (разрыве) характеризуется скоростью их разрушения:

v – Be^ар,

где v – скорость разрушения тканей, м/с;

В – коэффициент (при р = 0, В = 2,5 х 10^-4);

е – основание натурального логарифма;

? – коэффициент, обратный величине упрочнения при скорости деформации 2,71;

при съемке шкур с крупного рогатого скота равен (2,5?4,6)·10^-3, с мелкого рогатого скота – (5?412)·10^-3, с кроликов – (18?43)·10^-3;

р – удельное сопротивление подкожного слоя при отделении шкуры, Н/м.

В случае отделения шкуры методом отрыва удельное сопротивление подкожного слоя разрыву:

где v – скорость съемки шкуры, м/с; а – угол отделения шкуры, град.

При угле отделения шкуры а:

где р_о – удельное сопротивление при а = 0° , Н/м.

Общее сопротивление при отделении кожного покрова:

Р = pS,

где S – периметр отделения шкуры, м.

Таким образом, при ? = 0 р = р_min, а при ?= 90° р = 2р_0. При прочих равных условиях с увеличением ? от 0 до 90° удельный расход электроэнергии повышается на 14-16 %; при значении ? более 90^о энергозатраты возрастают в еще большей степени.

По мере увеличения скорости съемки шкуры увеличивается сопротивление подкожного слоя разрыву и прочностные свойства шкуры не изменяются.

Скорость съемки, при которой прочности подкожного слоя и верхних соединительных тканей туши равны, является предельно допустимой (v_nр). Ее определяют по формуле:

где р_т – прочность верхних соединительных тканей туши, Па. Скорость съемки, при которой прочности подкожного слоя и верхних соединительных тканей туши равны, является предельно допустимой (v_nр). Ее определяют по формуле:

где р_т – прочность верхних соединительных тканей туши, Па.

С увеличением а значение v_nP уменьшается. Предварительное охлаждение туш перед съемкой шкуры приводит к упрочнению подкожного слоя и улучшению условий съемки.

При съемке шкуры с туш крупного рогатого скота лучшие результаты получают, когда направление усилия совпадает с расположением мышечных волокон.

При съемке шкур со свиных туш угол наклона шкуры к туше должен быть минимальным, а натяжение шкуры – равномерным.

Дефекты шкуры и поверхности туши при механической съемке являются следствием несоблюдения ряда условий. Так, шкуру крупного рогатого скота следует снимать в двух направлениях: при отделении шкуры до последнего спинного позвонка под углом 70° со скоростью 0,06 – 0,08 м/с, затем по касательной к поверхности туши со скоростью 0,12 – 0,16 м/с. Наибольшие усилия возникают при отрыве шкуры в области плечелопаточной и задней частей. В связи с особенностями строения подкожного слоя у мелкого рогатого скота и свиней съемку шкур проводят в одном направлении под постоянным углом, близким к 180°. Однако даже при соблюдении всех необходимых условий в процессе съемки шкуры происходит повреждение поверхности, особенно жирных туш крупного рогатого скота и свиней и туш мелкого рогатого скота низшей упитанности. В связи с этим в процессе отрыва шкуры на участках туши, где образуются задиры, шкуру подрезают вручную.

На предприятиях мясной промышленности для окончательной съемки шкур с туш крупного рогатого скота работают установки типов А1-ФУУ и ФУАМ периодического действия с механическими фиксаторами туш и типа РЗ-ФУВ непрерывного действия.

При съемке шкуры на установках периодического действия туши необходимо вывести с основного конвейера. Кроме того, шкура расположена над тушей, и находящиеся на поверхности шкуры механические загрязнения попадают на тушу. В установке типа «Москва» РЗ-ФУВ непрерывного действия (рис. 3.5) эти недостатки устранены.

Конвейерный агрегат РЗ-ФУВ для механической съемки шкур с туш крупного рогатого скота состоит из трех конвейеров: фиксации конечностей, съемки шкур и транспортирования туши. С его помощью можно снимать шкуры в непрерывном потоке с туш различных категорий упитанности (для этого предусмотрено три режима работы).

Рис. 3.5. Установка для съемки шкур с туш крупного рогатого скота РЗ-ФУВ: 1 – конвейер для конечностей; 2 – конвейер для съемки шкур; 3 – конвейер для транспортирования шкур

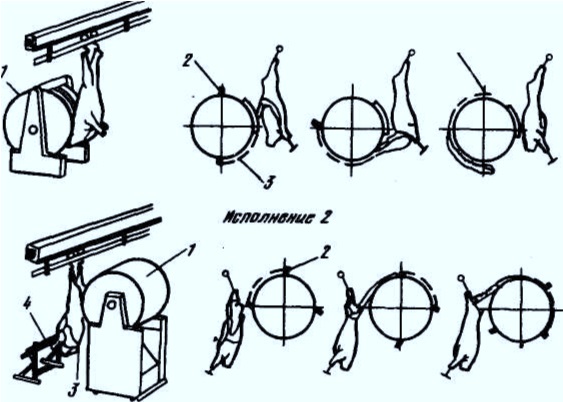

Рис. 3.6. Схема работы установки ФСБ для съемки шкур с туш мелкого рогатого скота 1-барабан; 2- тянущий палец; 3 – цепь; 4 – фиксатор

Количество прирезей мяса и жира снижается до 0,1 % массы туши (на 400 голов – около 15 кг), производительность труда повышается до 70 %. Часовая производительность агрегата переменная – 65, 97 и 132 головы (в зависимости от скорости конвейерного агрегата), что дает возможность применять его на предприятиях различной мощности. Длина агрегата 12 м, его располагают на одном этаже, а установки периодического действия А1-ФУУ и ФУАМ имеют высоту 7550 мм и требуют помещения большей высоты.

Механическую съемку шкур с туш мелкого рогатого скота проводят на установке барабанного типа ФСБ (рис. 3.6). Она состоит из барабана, тянущего пальца, цепи, фиксатора и изготавливается в двух вариантах: для съемки шкур сверху вниз от хвостовой части к шейной и для съемки снизу вверх от шейной части к хвостовой. Угол отрыва около 15°. При съемке шкур с туш мелкого рогатого скота от шеи к хвосту применяют конвейерные установки конструкции С.Петербургского мясокомбината или типа А1-ФУУ. Тушу, находящуюся на конвейере, фиксируют за передние ноги под углом 55 – 90° к плоскости пола. Шкуру, снятую с шеи, захватывают петлей из цепи, которую набрасывают на крюк движущейся каретки установки.

При съемке шкур на конвейерной установке передние конечности туши, находящиеся на конвейере, закладывают в пальцызахваты движущейся цепи конвейера фиксации ног. Шкуру с передних конечностей захватывают петлей из цепи, крюк которой набрасывают на палец движущегося конвейера съемки шкур. Угол отрыва шкуры 45 – 90°.

Со свиных туш шкуру снимают полностью, частично (крупонирование) или обрабатывают туши в шкуре. Полную съемку шкуры проводят в случае, если свинина предназначается для реализации или для выработки колбасных изделий. Крупонирование рекомендуется при выработке из части свиной туши штучных соленых изделий (окороков, кореек, грудинок). В случае полного или частичного использования свинины для выработки бекона, соленых мясных изделий и пастеризованных ветчинных консервов шкуры с туш не снимают.

При полной съемке шкуры выполняют забеловку (так же, как у крупного рогатого скота, исключая голову и ноги). Площадь забеловки для мясных свиных туш 25 – 30 % и для жирных – до 50 %. Забеловку можно проводить как при горизонтальном, так и при вертикальном положении туш, но при вертикальном положении требуются меньшие площади (при равной производительности убойных цехов), снижаются энергозатраты и облегчаются условия транспортирования туш.

После обескровливания у свиных туш обнажают ахилловы сухожилия задних ног, вставляют в них разногу и цепляют ее за ролик на подвесном пути. Затем тушу закрепляют неподвижно за нижнюю челюсть или глазную впадину педальным натяжным устройством. Шкура захватывается с помощью петли из цепочки или гибкого троса, конец которого цепляют за крюк лебедки (рис. 3.7а), и шкура отрывается от туши в направлении от головы к задней части. Скорость отрыва для жирных туш 3 – 5 м/мин, для мясных – 10 – 12 м/мин. Шкура отрывается под углом 0°. При отделении шкуру поддерживают руками во избежание отрыва шпика. Лебедку можно заменить непрерывной цепью с крюками, на которые накидывается конец троса, захватывающий шкуру (рис. 3.7б).
