Установка раковин, моек и питьевых фонтанчиков

Керамические раковины (одиночные или групповые) устанавливают на чугунных кронштейнах, прикрепленных к стене шурупами (рис. 90).

Рис. 90. Раковина со спинкой без перелива и сифоном-ревизией.

Для этого сначала размечают по шаблону отверстия для крепления кронштейнов и вставляют в просверленные отверстия (в каменной или бетонной стене) дюбели или хлорвиниловые трубки. Далее устанавливают кронштейны, проверяют их по уровню и надежно закрепляют шурупами. При установке раковины необходимо проследить, чтобы верхний выступающий штифт кронштейна входил в отверстие нижней плоскости борта умывальника.

Раковину подсоединяют к сифону металлическим выпуском диаметром 32 мм. Устанавливая выпуск, необходимо помнить о возможной поломке раковины при завинчивании гаек. Для того чтобы избежать этой неприятности, под верхнее кольцо снизу рекомендуется подложить резиновые прокладки.

Для того чтобы установить раковину с сифоном-ревизией, на одном конце патрубка длиной 110 мм нарезают резьбу, а другой конец разбортовывают под размер сифона. Затем на патрубок навинчивают муфту, разбортованный конец, обернутый смоляной прядью и покрытый сверху замазкой, вставляют в сифон и одновременно устанавливают раковину на кронштейны. После установки и проверки раковины убирают лишнюю замазку.

При групповой установке раковины можно объединить отводной стальной трубой диаметром 40 мм с общим чугунным сифоном.

При монтаже умывальников, в зависимости от типа арматуры, пробивают одно, два и три отверстия в имеющихся на нижней стороне задней полочки наколах. При установке настенных смесителей отверстия в задней полочке раковин не пробивают.

Таким же образом устанавливаются и мойки (рис. 91).

Рис. 91. Установка чугунной мойки.

Небольшая разница состоит в том, что в помещениях общественного питания мойки должны иметь между выпуском и сифоном воздушный разрыв 20–30 мм для предохранения от возможного попадания сточной жидкости в мойку в случае засорения системы канализации. Но в домашних условиях такой прием обычно не используется.

Питьевые фонтанчики бывают двух типов: напольные и настенные. Эти приборы, оборудованные насадками для питья, имеют чаши для приема изливаемой воды и отвода ее в канализацию. Кроме того, фонтанчики оборудуются регуляторами давления, поддерживающими постоянную высоту струи независимо от колебаний давления воды в сети.

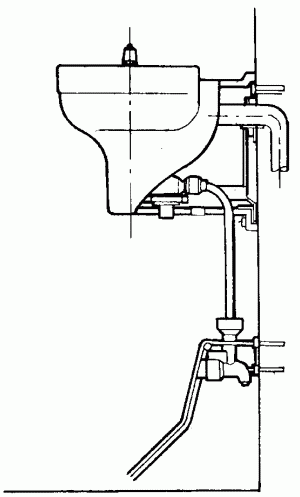

На рис. 92 изображен настенный питьевой фонтанчик с педальным спуском воды.

Рис. 92. Установка настенного питьевого фонтанчика.

Для крепления чаши используются дюбеля с гайкой. Выпуск чаши соединяется U-образным сифоном, расположенным внутри прибора.
