1.6.4. Скобы

Скобы относятся к универсальной соединительной арматуре и предназначаются для перехода с шарнирного цепного соединения на соединение типа «палец-проушина», изменения расположения оси шарнирности, соединения арматуры, рассчитанной на разные нагрузки.

Скобы могут быть применены в любой комбинации с другими типами соединительной арматуры, в начале или в конце, что и определяет их полную универсальность.

Скобы выпускаются следующих типов: СК, СКД – с цепным шарниром; СКТ – трехлапчатые плоские.

Скобы типов СК и СКД с одной стороны имеют двухлапчатую проушину, а с другой стороны обеспечивают шарнирное цепное соединение. Скобы типа СК позволяют осуществлять переход со скобы одного ряда нагрузок на скобы соседнего (большего или меньшего) ряда нагрузок через цепное соединение.

Скобы удлиненные типа СКД имеют увеличенную строительную высоту. Применение их в изолирующих подвесках рекомендуется только в исключительных случаях, когда скобы нормальной длины применить невозможно. Обозначения и основные размеры скоб приведены на рис. 1.17 и в табл. 1.85 и 1.86.

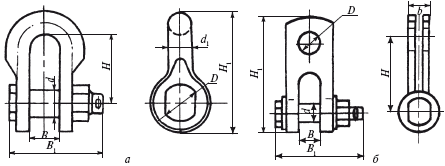

Рис. 1.17. Скобы для комплектования гирлянд изоляторов и тросовых креплений: а – типа СК и СКД; б – трехлапчатая типа СКТ

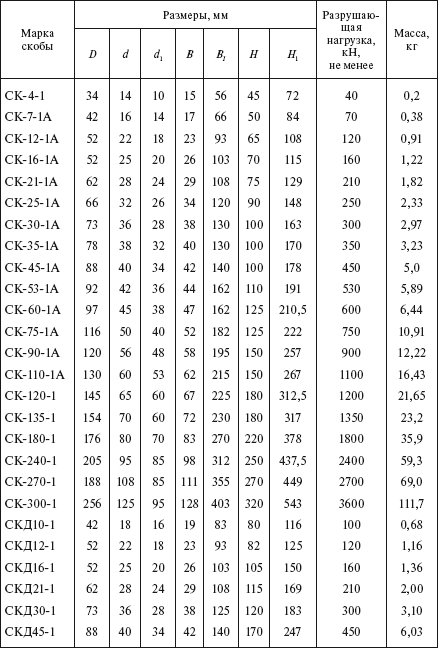

Таблица 1.85

Скобы типов СК и СКД (см. рис. 1.17, а)

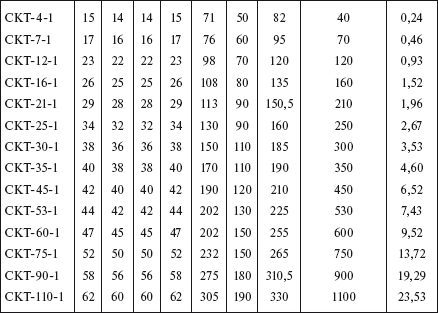

Таблица 1.86

Скобы типа СКТ (см. рис. 1.17, б)
