Этап I

Горизонтально направленное бурение (рис. 2.6) осуществляется с помощью породоразрушающего инструмента – буровой головки со скосом в передней части со встроенным излучателем. Контроль за местоположением буровой головки производится с помощью приемного устройства локатора, который принимает и обрабатывает сигналы встроенного в корпус буровой головки передатчика. На мониторе локатора отображается визуальная информация о местоположении, уклоне, азимуте буровой головки. Также эта информация отображается на дисплее оператора буровой головки. Эти данные являются определяющими для контроля соответствия траектории строящегося трубопровода проектной и минимизируют риски излома рабочей нити.

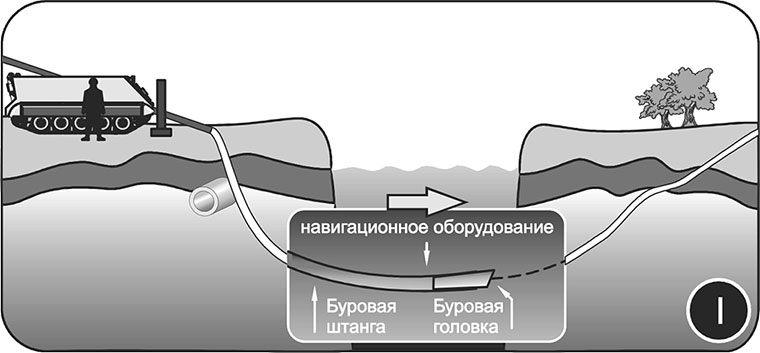

Рис. 2.6. Строительство пилотной скважины
