Способ устройства буроинъекционных свай по технологии Гидроспецстроя (микросваи)

Объем применения буроинъекционных свай (микросвай) за прошедшие годы вырос в десятки раз. Существенно обогатился опыт решения с их помощью сложных задач фундаментостроения. Разработаны новые технологические схемы устройства свай, создано новое отечественное и зарубежное оборудование, позволившее кардинально изменить ряд технологических операций и на этой базе повысить несущую способность свай и резко снизить трудоемкость изготовления.

В качестве Стандарта организации ЗАО «ПСУ Гидроспецстрой» приняты «Рекомендации по применению микросвай» или Стандарт организации СТО.

Рекомендации содержат классификацию свай в зависимости от их конструкции и технологии изготовления, указания по области применения, перечень технологического оборудования и материалов для изготовления свай, а также требования к расчету и проектированию фундаментов из микросвай (буроинъекционных свай).

Разнообразие конструкций и технологий устройства буровых свай диаметром до 35 см позволило выделить их в отдельный класс, названный в Рекомендациях «микросваями» по аналогии с американскими и европейскими нормами.

Микросваи (micropile по классификации Eurocode-7 и FHWA-SA -97-070 US) являются разновидностью буровых и набивных свай (по классификации СНиП 2.02.03–85). Они отличаются от традиционных буровых свай следующим:

? малым диаметром (d = 150–350 мм);

? большой гибкостью (L/d = 60—120);

? материалом ствола (мелкозернистый бетон);

? способом изготовления (инъекция бетонной смеси в скважину).

Микросваи, в зависимости от технологии их изготовления применяемой организации ЗАО «ПСУ Гидроспецстрой», подразделяются на следующие основные виды:

? сваи БИС (буроинъекционные сваи) – устраиваемые путем инъекции бетонной смеси в скважину без последующей опрессовки;

? сваи ГСС (Гидроспецстрой) – устраиваемые с опрессовкой свежеуложенной бетонной смеси дополнительной порцией бетонной смеси через устьевой тампон;

? сваи ПСШ – устраиваемые путем инъекции бетонной смеси в скважину через колонну «проходных секционных шнеков»;

? сваи micro CFA (Continues Flight Auger) – устраиваемые путем инъекции бетонной смеси в скважину через цельную колонну НПШ (непрерывно перемещаемых шнеков);

? сваи Геосмол (российский аналог свай Titan) – с буровой штангой, усиленной проволочной набивкой.

Технологические схемы устройства свай приведены на рис. 3.10—3.12.

Рис. 3.10. Буроинъекционные сваи, технологическая схема устройства ГСС:

I – бурение скважины шарошечным долотом с промывкой бентонитовым раствором;

II – извлечение буровой колонны;

III – замещение бурового раствора бетонной смесью;

IV – погружение армокаркаса и опрессовка сваи с устья.

1 – буровая колонна с шарошечным долотом;

2 – бентонитовый раствор;

3 – инъекционная труба;

4 – армокаркас

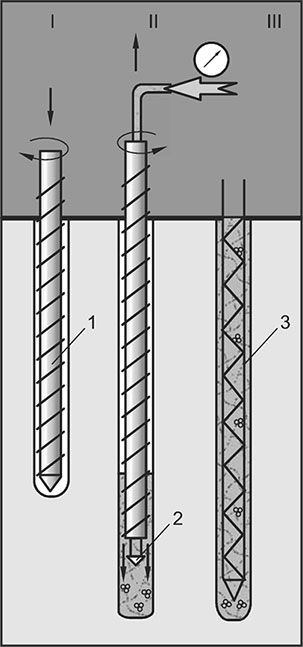

Рис. 3.11. Технологическая схема устройства свай ПСШ:

I – бурение скважины с применением проходных секционных шнеков;

II – извлечение буровой колонны с одновременной опрессовкой скважины через клапан шнека;

III – погружение арматурного каркаса в бетонную смесь.

1 – проходной шнек;

2 – клапан шнека;

3 – армокаркас

Рис. 3.12. Технологическая схема устройства свай micro CFA:

I – бурение скважины ввинчиванием буровой колонны НПШ (непрерывно перемещаемых шнеков);

II – извлечение без вращения буровой колонны с одновременным заполнением скважины через клапан шнека;

III, IV – погружение арматурного каркаса в бетонную смесь.

1 – буровая колонна НПШ;

2 – бетонная смесь;

3 – армокаркас
