Устройство малозаглубленных фундаментов на пучинистых грунтах

Фундаменты мелкого заложения ФМЗ (рис. 4.8) используются в отапливаемых и неотапливаемых одно– и двухэтажных жилых и общественных зданиях.

К таким конструкциям относятся фундаменты на грунтовой подушке, подошва которых закладывается на глубину 0,4 м – в отапливаемых зданиях и на 0,3 м – в неотапливаемых, а также под отдельно стоящие опоры.

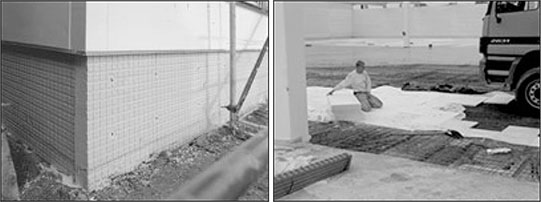

Рис. 4.8. Фундаменты на грунтовой подушке

Во избежание деформации фундамента при сезонном промерзании грунта предусматривают устройство теплоизоляции из пенополистирольных плит для уменьшения глубины промерзания грунта под подошвой фундамента. В отапливаемых зданиях теплоизоляцию размещают вертикально по внешней поверхности фундамента и цокольной части стены на высоту не менее 1 м от подошвы фундамента (рис. 4.9).

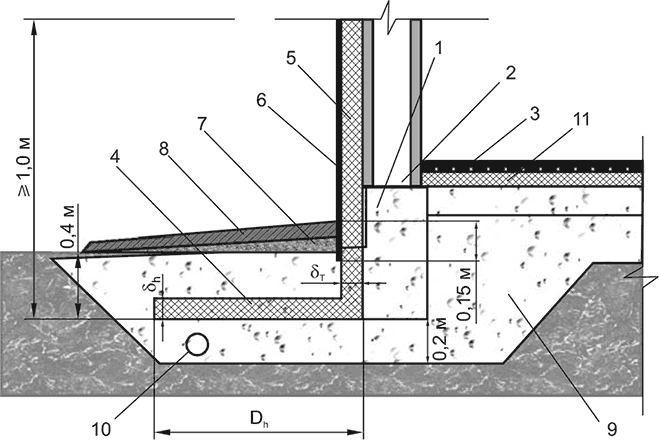

Рис. 4.9. Схема укладки и параметры теплоизоляции в фундаментах отапливаемых зданий с теплоизоляцией пола: 1 – фундамент; 2 – стена здания; 3 – пол здания; 4 – горизонтальная теплоизоляция (KNAUF Therm® Floor / KNAUF Therm® 5 в 1 F); 5 – вертикальная теплоизоляция (KNAUF Therm® Floor / KNAUF Therm® 5 в 1 F); 6 – защитное покрытие; 7 – песчаная подготовка под отмостку; 8 – асфальтовая или бетонная отмостка; 9 – непучинистый грунт; 10 – дренаж; 11 – теплоизоляция пола

Зачастую уровень грунтовых вод находится выше глубины промерзания, что приводит к замерзанию воды в грунте и, при превращении ее в лед, к увеличению в объеме примерно в 10 раз. Возникающие при этом силы расширения (называемые «морозным пучением») направлены вверх и стремятся вытолкнуть фундамент из грунта, постепенно его разрушая год за годом.

Для нейтрализации этого процесса вместо наращивания массы и избыточной прочности фундамента применяется эффективное современное комплексное решение: утепление внешних стен фундамента, устройство утепленной отмостки вокруг здания теплоизоляционными плитами.

Это позволяет вывести область отрицательных температур из-под фундамента и исключить воздействие на него сил «морозного пучения».
