4.2.1. Синтез измерительного веполя

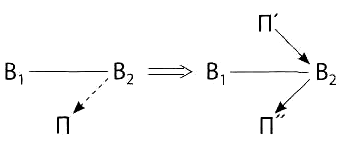

Если невепольная система плохо поддается обнаружению или измерению, задачу решают, достраивая простой или двойной веполь с полем на выходе:

Авторское свидетельство № 269558

Способ обнаружения момента начала кипения жидкости (то есть появления в жидкости пузырьков В₂). Через жидкость пропускают ток — при появлении пузырьков резко возрастает электрическое сопротивление.

Авторское свидетельство № 305395

Способ обнаружения и счета инородных включений в жидкости, отличающийся тем, что с целью повышения чувствительности исследуемую среду облучают электромагнитными колебаниями сверхвысокой частоты и регистрируют форму и амплитуду рассеянных частицами колебаний, по которым судят о количестве включений в жидкости.

Примечание. Вепольные группы типичны для ответов на задачи по обнаружению и измерению.

Задача 12

Как зафиксировать образование первых трещин при испытаниях на усталость металлических образцов, например шатуна?

Решение задачи 12 по стандарту 4.2.1:

Авторское свидетельство № 246901

От приведенного выше изобретения по а. с. № 269558 ситуация отличается только агрегатным состоянием исследуемого вещества. Но электрическое сопротивление твердого тела при появлении трещин резко возрастает — как и электрическое сопротивление жидкости при появлении пузырьков. Предложено пропускать по исследуемому образцу электрический ток.
