Гриффитсовы трещины

По-видимому, Гриффитс думал, что трещины, которые он считал реально существующими в стекле, разбросаны во всем его объеме и возникают в процессе затвердевания стекла из-за неспособности его молекул сомкнуться друг с другом на отдельных участках. Оглядываясь назад, можно только удивляться тому, как много времени понадобилось, чтобы отвергнуть это представление. Расчеты Гриффитса показывали, что трещины - каково бы ни было их происхождение - должны быть весьма узкими, возможно, порядка сотых долей длины волны обычного видимого света. Так как увидеть объекты, по размерам намного меньшие, чем длина волны освещающего их света, принципиально невозможно, то рассмотреть трещины Гриффитса непосредственно через обычный оптический микроскоп, который в лучшем случае позволяет видеть предметы размером около полумикрона, не было никакой надежды. Пришлось ждать появления электронного микроскопа, в котором изображение создается электронами с длиной волны что-нибудь около 1/25 А, в то время как видимый свет имеет длину волны около 4000 А.

Но уже в 1937 году, то есть еще до того, как в лабораториях появились электронные микроскопы, Андраде и Цинь решили поискать трещины в стекле с помощью простого оптического микроскопа, прибегнув к так называемому декорированию. Этот метод, часто весьма действенный, можно представить себе следующим образом. Пусть тонкая проволока, например телеграфный провод, натянута так далеко от вас, что ее совершенно не видно. Но если бы удалось как-то заманить на нее стаю ласточек, проволока сразу же бросилась бы нам в глаза. (По этой самой причине связисты иногда насаживают пробки на телеграфные провода.) Теперь представьте себе, что появилась новая стая и уселась на спины уже знакомых нам птиц - проволока стала еще заметнее. В принципе таким образом нашу проволоку можно сделать сколь угодно толстой. Теперь остается лишь вспомнить, что некоторые вещества кристаллизуются легче, если на подложке есть какие-то отклонения от регулярности. Выбрав подходящее вещество и заставив его кристаллизоваться на какой-то поверхности, вы часто можете заметить, что новые кристаллы зарождаются почти исключительно на тонких нерегулярностях этой поверхности и, следовательно, делают последние видимыми для наблюдателя.

Андраде осаждал на поверхности стекла пары натрия, которые при конденсации создавали на ней сетку линий. Можно было предположить, что это были трещины, но полной уверенности, конечно, не было: в подобном опыте нетрудно было получить изображение марсианских каналов или любых других химер. Но даже если эти узоры и выявляли тончайшие трещины на поверхности стекла (что, кажется, в действительности так и было), то это еще не служило доказательством отсутствия в стекле внутренних трещин.

В послевоенные годы удалось показать, что исключительно прочны не только тончайшие, но и довольно толстые волокна, если они тщательно изготовлены. Прочные стекловолокна от прикосновения к ним слабеют, а слабые - упрочняются, если удалить с них поверхностный слой химическим путем. Все это дало основания считать, что волокна ослабляются главным образом дефектами на поверхности стекла.

Приблизительно в 1957 году мы с Маргарет Паррат и Дэвидом Маршем провели очень много времени за исследованиями поверхности стекла. Усовершенствовав методику Андраде, Паррат научилась воспроизводить прекраснейшие образцы трещин на поверхности стекол всех сортов. Многие из этих трещин, пожалуй, большая их часть, представляли собой тончайшие волосовины. Плотность распределения трещин очень хорошо увязывалась с прочностью образцов различных стекол. Вопрос теперь состоял только в том, чтобы выяснить, как же трещины возникали на поверхности стекол. Во многих случаях сомнений насчет природы трещин не оставалось: трещины оказались царапинами, нанесенными стеклу другими соприкасавшимися с ним твердыми телами. Паррат сфотографировала такие типичные трещины (рис. 19 и 20).

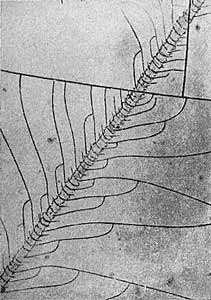

Рис. 19. Трещины вблизи царапины на поверхности стекла (7000).

Рис. 20. Царапина на предметном стекле микроскопа

Достаточно самого легкого прикосновения к стеклу чтобы создать на его поверхности совершенно законченные образцовые трещины. Лишь в очень редких случаях стекло оберегается от подобных прикосновений с самого момента его изготовления из расплавленной стекломассы.

Отнюдь не исключено, что это простое объяснение давало исчерпывающий ответ на вопрос о происхождении трещин для большей части обычных стекол[26]. Высокую прочность тонких волокон можно отчасти объяснить тем, что они очень легко гнутся и их проще изогнуть, чем поцарапать. Однако наблюдается ряд случаев, когда прочность стекла меняется, хотя его поверхность сохраняется совершенно неповрежденной. Одна из причин этого была изучена Маршем.

Когда жидкости затвердевают, они чаще всего кристаллизуются. Обычно кристаллы бывают плотнее исходной жидкости (хотя известны исключения из этого правила, например вода). В кристаллах атомы располагаются более упорядоченно и теснее друг к другу, чем в жидкости. Стекла же в процессе затвердевания бывают столь вязкими, что их молекулы не успевают рассортироваться так, чтобы образовать кристаллы. Поэтому стекло - это переохлажденная и застывшая жидкость, а не кристаллическое твердое тело.

Однако и в стекле существует тенденция к кристаллизации, и некоторые стекла со временем превращаются в кристаллические тела. Это явление называют расстекловыванием. Поскольку стекла при расстекловывании дают усадку, этот процесс часто сопровождается разупрочнением, отчего стекла рассыпаются на кусочки. Обычно античные стекла доходили до нас в расстеклованном состоянии, ведь их, как правило, плохо варили. К тому же с тех пор прошло более чем достаточно времени и они вполне успели закристаллизоваться. Правда, став непрочными, они не стали менее прекрасными. Как показал Марш, в некоторых стеклах, даже самых свежих, расстекловывание происходит с самого начала. Ему удалось сфотографировать на электронном микроскопе крошечные кристаллики и показать, что усадка в ходе их образования достаточна, чтобы зародилась трещина, бегущая затем по всему куску стекла (рис. 21). Надо подчеркнуть, что стекло в тонких волокнах от обычного стекла ничем особенно не отличается. Если поверхность толстого стекла сделать гладкой и постараться сохранить ее в таком виде, то по прочности это стекло не уступит тонкому волокну. Однако добиться этого на практике обычно очень трудно.

Рис. 21. Рост клиновидного кристалла в стекле.

Если в стеклоподобном аморфном материале трещина, берущая начало от того или иного местного дефекта, не распространяется, то почему же и каким образом он все-таки разрушается? В таких случаях материал, подобно пластилину, течет и разрушается от сдвига. Поскольку стекло начинает течь при комнатной температуре лишь под действием очень большого напряжения и к тому же оно легко разрушается от распространения трещины, постольку оно, как и другие аморфные материалы, практически всегда разрушается хрупким образом. Мы к этому привыкли, и нам трудно представить себе, что они могут разрушаться иначе. На самом же деле, если растрескивание стекла, которое происходит при растяжении, предотвратить, например, путем всестороннего его сжатия, то в этом случае стекло можно заставить течь, как текут пластичные материалы. Стекло, когда на него оказывают давление притупленной алмазной иглой (индентором), ведет себя подобно замазке, но ведь касательное напряжение, необходимое для течения, гораздо выше наблюдаемой прочности. В обычных стеклах оно превышает при комнатной температуре 350 кг/мм².

Совсем недавно Марш показал, что стекло, если в нем почти отсутствуют трещины, действительно течет. При комнатной температуре напряжение течения в стекле обычно превосходит 350 кг/мм². Интересно, что температура сравнительно слабо влияет на тенденцию к разрушению стекла путем распространения трещин, в то время как касательное напряжение течения сильно зависит от температуры. Когда мы нагреваем стекло, не доводя его до плавления, напряжение течения снижается быстрее, чем напряжение хрупкого разрушения. Именно поэтому нагретое стекло (не обязательно очень горячее) довольно легко гнется, формуется и поддается выдуванию. Наоборот, свободное от дефектов стекло становится прочнее при охлаждении, так как при этом повышается его сопротивление течению. Из-за этого стекло с хорошей поверхностью при температуре -180° С по своей прочности примерно в два раза превосходит то же стекло при комнатной температуре.

Обобщая все сказанное выше, можно заключить, что всегда существуют два механизма, ведущих спор за право разрушить материал, - пластическое течение и хрупкое растрескивание. Материал уступает тому или другому из них. Если он начинает течь, прежде чем растрескается, то, значит, он пластичен. Если же он растрескивается до того, как начал течь, то мы имеем дело с хрупким материалом. Потенциальные возможности обоих видов разрушения заложены во всех материалах.
