Выбор коридоров трассы водовода

Список компонентов

В качестве примера рассмотрим список оцениваемых компонентов для выбора коридоров трассы водовода холодной воды крупной ТЭЦ в окрестностях г. Иркутска. При выборе компонентов для оценки воздействия на окружающую среду и определении наиболее оптимального с этой точки зрения варианта трассы принимались во внимание следующие обстоятельства:

• водовод не является объектом повышенной опасности и его воздействие на окружающую среду в период эксплуатации незначительно;

• основное воздействие на окружающую среду следует ожидать в период строительства водовода. Очевидно, что оно связано с изъятием земельных, растительных и иных ресурсов под коридор трассы и условиями, прежде всего инженерно-геологическими, в которых будет происходить строительство;

• будущая трасса не должна противоречить архитектурно-планировочным решениям в части развития города.

С учетом перечисленных обстоятельств были выбраны следующие компоненты природной и социальной среды:

• инженерно-геологические условия,

• растительность,

• сложившаяся система землепользования,

• генеральный план развития города.

Для этих компонентов оценивалось воздействие водовода или уровень конфликтности при его проведении. Основной задачей такой оценки являлся выбор наиболее оптимального варианта трассы. В связи с этим не оценивалось воздействие на атмосферный воздух, которое примерно одинаково для всех вариантов трассы. Не оценивалось отдельно так же воздействие на почвы, так как на рассматриваемой территории площадь сельскохозяйственных земель незначительна и оценка их изъятия выполнена при анализе системы землепользования.

Оценка воздействия выполнялась по следующей схеме. На основании исходной информации о каждом компоненте составлялись карты пространственного распределения его различных характеристик. Эти характеристики оценивались при помощи определенных критериев в категориях значимости, чувствительности или конфликтности применительно к ожидаемому воздействию от строительства трассы для всей рассматриваемой территории. Результаты оценки служили основанием для составления покомпонентных карт уровня воздействия. Преобразование исходной информации в оценочные карты выполнялось при помощи оценочных шкал, описанных для каждого компонента в отдельности.

Инженерно-геологические условия

Рассматриваются инженерно-геологические условия, к изменению которых может привести строительство трассы или, наоборот, которые могут существенно осложнить строительные работы. К числу таких условий отнесены:

• особенности рельефа, прежде всего его расчлененность и уклон,

• экзогенные процессы,

• типы и свойства грунтов,

• уровень залегания грунтовых вод.

Оценка воздействия строительства водовода на инженерно-геологическую ситуацию выполнялась посредством определения чувствительности перечисленных выше процессов и характеристик к этому воздействию. Одновременно принималась во внимание возможность влияния инженерно-геологических условий на сооружение в процессе его строительства и эксплуатации. Таким образом, оценка воздействия в категории чувствительности учитывала двусторонний характер связей между инженерно-геологическими условиями и реализацией намечаемой деятельности.

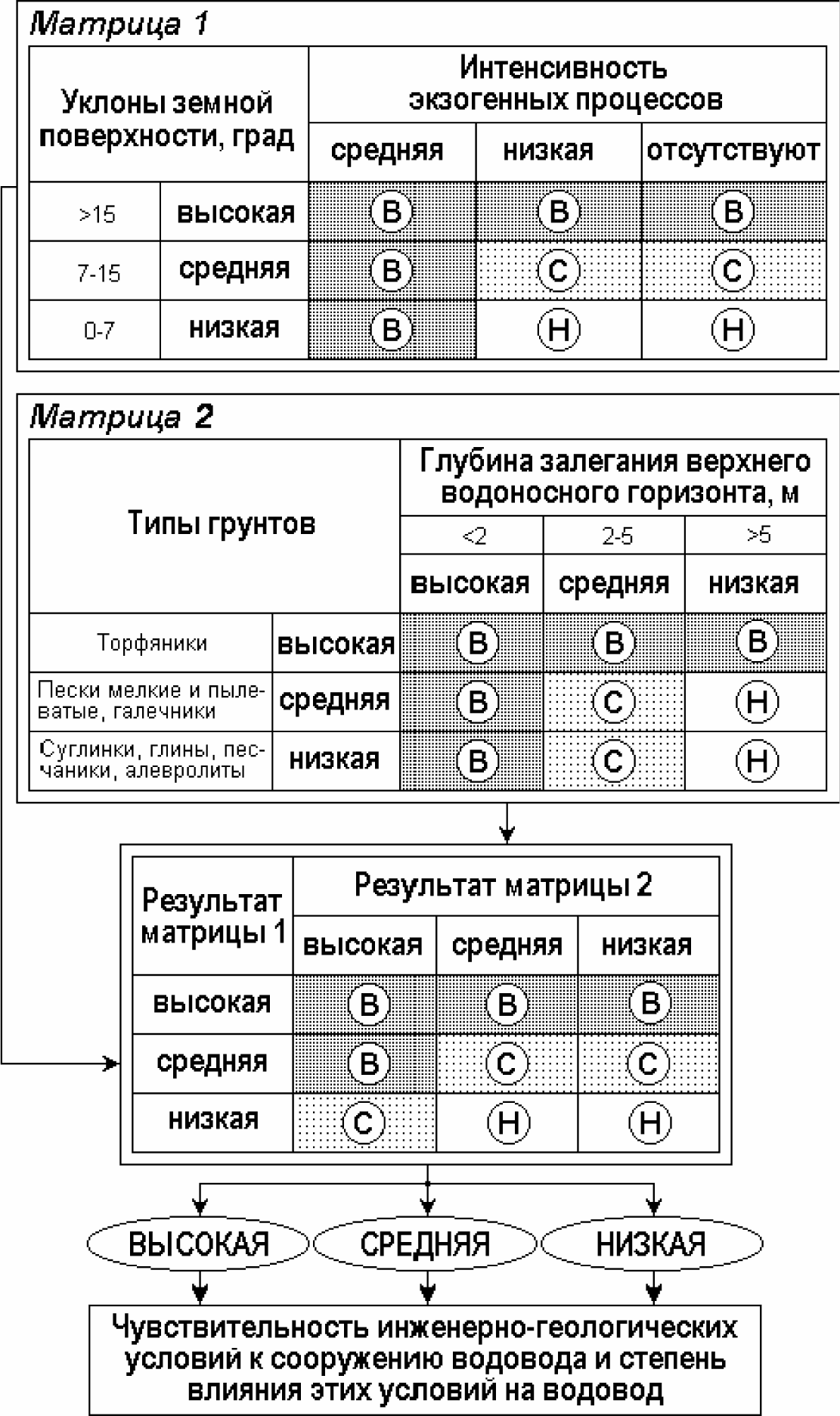

Чувствительность определялась в трех градациях – высокой, средней и низкой. Объединение значений чувствительности по всей совокупности инженерно-геологических условий выполнялась последовательно по схеме, показанной на рис. 23.

Рис. 23. Объединение значений чувствительности инженерно-геологических условий.

Сначала составлялись две парные матрицы. Первая – для уклонов и экзогенных процессов, вторая – для типов грунтов и глубины залегания подземных вод. К низкой чувствительности в первой матрице относились территории с небольшими уклонами и низкой интенсивностью экзогенных процессов либо их отсутствием. К средней чувствительности относились территории с уклонами <15°, при условии, что экзогенные процессы выражены здесь слабо либо отсутствуют. Для всех иных сочетаний интенсивности экзогенных процессов и уклонов принималась высокая чувствительность.

Во второй матрице к низкой чувствительности относились все грунты кроме торфяников в условиях их низкой обводненности. К средней чувствительности относились те же грунты, но при возможности повышения их влажности. Для всех типов грунтов в условиях высокой влажности и торфяников принималась высокая чувствительность.

Далее результаты двух матриц объединялись следующим образом. Низко чувствительными считались относительно пологие территории с низкой интенсивностью экзогенных процессов и благоприятными для строительства грунтами. Средняя чувствительность принималась для участков со средними уклонами и с относительно благоприятными для строительства грунтами, а также для пологих участков с менее благоприятными грунтами. Все остальные территории были отнесены к высоко чувствительным.

Результаты объединения контуров полученных после первых двух матриц представляли собой схему зонирования территории по возможному уровню воздействия строительства водовода на инженерно-геологические условия и степени благоприятности этих условий для сооружения.

Растительность

В пределах рассматриваемой территории выделяются следующие растительные ассоциации:

• смешанные сосновые и лиственнично-сосновые с участием осины и березы разнотравные,

• смешанные осиново-березовые и сосново-осиново-березовые разнотравные,

• березовые и лиственнично-березовые на бедных болотных почвах в сочетании с осоковыми и осоково-сфагновыми болотами,

• городские парки, лесопарки и зеленые насаждения, выполняющие функции парков неблагоустроенные,

• скверы среди жилой застройки,

• питомники,

• непродуктивные (сельхозугодья, невозобновившиеся лесосеки и гари, пустыри техногенного происхождения), а также олуговелые пустоши с отдельно стоящими деревьями и кустарниковыми зарослями.

Строительство и эксплуатация водовода связаны со следующими воздействиями на растительный покров:

• отчуждение территории с полным и безвозвратным уничтожением растительного покрова на полосе укладки водовода, технологических дорогах, подъездных путях;

• изменение состава растительности вдоль трассы в сторону увеличения обилия сорных видов и уменьшения лесных видов;

• повреждение или уничтожение растительного покрова, в технологической зоне на прилегающей к объекту территории в период строительства с перспективой его восстановления естественным путем или в результате лесовосстановительных и лесомелиоративных мероприятий;

• временное загрязнение почв ГСМ и загрязнение воздуха, связанное с работой строительных механизмов;

• временное локальное подтопление почвы в случае разрыва водовода.

Таким образом, наибольшие воздействия на растительный покров связаны с его уничтожением в период строительства. Поэтому чувствительность растительности в данном случае может не рассматриваться, а анализ территории целесообразно выполнять в категории значения выделенных растительных ассоциаций. В качестве наиболее приемлемых вариантов прокладки трассы водовода должны быть предложены территории, занятые растительностью, наименее значимой для формирования среды жизнедеятельности человека.

При определении значения растительности учитывалось, что территория предполагаемого строительства занята лесами первой группы, где запрещены рубки главного пользования. Основным назначением этой группы лесов является выполнение водоохранных, защитных, санитарно-гигиенических и оздоровительных функций, обеспечиваемых различными категориями защитности отдельных участков лесной территории.

Для оценки значимости растительности в данном случае использовались три обобщенных показателя:

• тип растительности,

• нарушенность растительного покрова,

• принадлежность к особо защитным участкам.

Значение оценивалось в трех градациях – высокое, среднее и низкое.

В случае, если выдел определенного типа растительности совпадал в границах с особо защитным участком, его значение увеличивалось на одну ступень. Результаты оценки значения растительности представляли собой схему зонирования.

Наиболее значимыми на этой схеме показаны лесные участки за границами города с наибольшим запасом древесины, высотой, диаметром и возрастом, а именно: слабо или средне нарушенные, сомкнутые, средневозрастные и спелые смешанные сосновые и лиственнично-сосновые леса с участием осины и березы разнотравные. В пределах городской черты – старые лесопарки, бывшие кладбища, рощи, а также массивные участки зеленых насаждений 30–50-летнего возраста, выполняющие функции неблагоустроенных городских парков. К мало значимым отнесены безлесные пространства с разрушенным и не восстановленным растительным покровом. Остальные ассоциации, хотя и различны по функциям, специфике использования и устойчивости к воздействиям, мало различаются по значимости и отнесены к среднему уровню.

Система землепользования

Целью анализа системы использования земель является выбор наименее конфликтного варианта трассы в отношении землепользователей. Поэтому землевладения группировались по типу землепользования, в первую очередь с точки зрения возможности отчуждения земель в постоянное или временное пользование. Были выделены следующие виды использования земель.

Для территории в целом:

• многоэтажная жилая застройка,

• земли усадебной застройки (застроенные),

• земли усадебной застройки (отведенные под строительство),

• садовые и дачные товарищества и кооперативы,

• гаражные кооперативы,

• земли производственных организаций,

• земли научных учреждений, здравоохранения, образования. В пределах городской черты:

• земли города (транспортная и инженерная инфраструктура),

• земли города (прочие земли, включая резервные территории и земли запаса).

За пределами городской черты:

• земли Гослесфонда,

• земли сельскохозяйственного назначения (пашни, сенокосы, выпасы, крестьянские хозяйства и пр.),

• земли транспортной и инженерной инфраструктуры (дороги, ЛЭП, трубопроводы, линии связи и пр.),

• прочие земли населенных пунктов (поселки Марково, Ново-Иркутский, Березовый, Изумрудный), включая резервные территории и земли запаса.

По уровню конфликтности использования для проложения трассы водовода эти типы земель были разбиты на три градации – высокого, среднего и низкого уровней. К наиболее конфликтным, где реализация намерения практически невозможна, отнесены земли под многоэтажной жилой застройкой и капитальными гаражными кооперативами. Сюда же были отнесены земли производственных организаций, так как нормативными документами запрещена прокладка водоводов по территории промышленных предприятий.

Земли индивидуальной жилой застройки (застроенные и отведенные под застройку), садовых и дачных товариществ и кооперативов, а так же сельскохозяйственного назначения были отнесены преимущественно к среднему уровню конфликтности. Здесь отчуждение может быть выполнено на основе двустороннего согласия о факте отчуждения, форме и размере компенсации. Остальные земли являются государственной собственностью различного уровня (федеральной, региональной, муниципальной) или этой собственностью, отданной в долгосрочное пользование. Для этих земель предполагается невысокий уровень конфликтности при их отчуждении, так как, учитывая высокое социальное значение проекта, статья 49 Земельного кодекса позволяет, при необходимости и отсутствии других вариантов, и осуществлять изъятие земельных участков у существующих землепользователей для размещения на них трассы водовода.

К группе низкой конфликтности отнесены так же земли транспортной и инженерной инфраструктуры (дороги, ЛЭП, трубопроводы и пр.), так как в большинстве случаев возможна прокладка водовода в существующих коридорах этих линейных сооружений.

Генеральный план развития города

Водовод является капитальным сооружением длительного срока действия. Поэтому кроме существующей системы землепользования он не должен противоречить перспективным планам развития территории. Наиболее важным документом в этом отношении, определяющим возможности перспективного строительства и размещения объектов гражданского и промышленного назначения согласно Градостроительному кодексу является генеральный план развития города. Составной частью генерального плана является схема архитектурно-функционального зонирования, позволяющая оценить соответствие различных вариантов водовода перспективным планам развития города.

Оценка уровня соответствия прокладки водовода концепции генерального плана развития г. Иркутска в каждой архитектурно-функциональной зоне выполнена аналогично оценке уровня конфликтности в землепользовании, так как в контексте решаемой задачи выбора трассы по смыслу эти зоны и типы землепользования во многом схожи.

Интегральная оценка воздействия

Для получения интегральной оценки уровня конфликтности размещения трассы по всем учтенным выше компонентам были объединены их оценочные карты. Уровень конфликтности при этом в любой анализируемой точке принимался по наиболее неблагоприятному из всех четырех карт. Это означает, например, что низкий уровень конфликтности принимался только в том случае, если на всех четырех картах он имел это значение.

Как и покомпонентные карты, эта карта была построена в трех градациях – высокого, среднего, и низкого уровня конфликтности. Следует иметь в виду, что карта построена на большом объеме исходной информации, заключенной в разнообразные количественные и качественные формы. При интеграции этой информации она в определенной мере огрублялась, и часть ее неизбежно терялась. Этому способствовал и относительно мелкий масштаб исходной информации, обычно от 1:10 000 до 1:25 000. Поэтому значение уровня конфликтности в конкретном выделе следует интерпретировать как преимущественное. Например, высокий уровень конфликтности того или иного участка территории не говорит о безоговорочном запрете реализации намерения, а указывает лишь на то, что здесь можно встретиться со сложными проблемами, преодоление которых потребует больших усилий или окажется нецелесообразным, а в ряде случаев невозможным. Для определения конкретного содержания проблем, следует вернуться к покомпонентным оценочным картам и к картам исходной информации. Основное назначение проведенного комплексного районирования – показать наименее проблемные территории, по которым преимущественно следует прокладывать трассу водовода.

Карта зонирования территории по интегральному показателю уровня конфликтности приведена на рис. 24 (Приложение).

На карте видно, что совсем бесконфликтных участков в пределах территории немного и их площадь невелика (около 10 %). Это вполне нормально для большого города и его ближайших окрестностей. Очевидно, что проложить трассу только в пределах этой зоны нереально и часть ее окажется в зоне со средним уровнем конфликтности.

На основании интегральной карты зонирования и с учетом технических условий выбирались варианты трассы таким образом, что бы они проходили в основном по участкам с низким уровнем конфликтности. Мерой сравнения вариантов являлась длина пересечения трассой той или иной зоны уровня конфликтности. При необходимости трасса уточнялась по оценочным картам отдельных компонентов.
