Катушки других размеров

Прошло около 70 лет с тех пор, как была построена первая индукционная спираль, а теория ее до сих пор далеко не вполне разработана. Размеры катушек, особенно маленьких, все еще подбираются эмпирическим (опытным) путем.

Этим путем было найдено, что для маленьких катушек площадь станиолевых листков конденсатора должна быть равна трем дециметрам на каждый миллиметр длины искры, даваемой катушкой.

Теоретические же рассуждения, вдаваться в которые не будем, доказывают, что нет надобности делать длину вторичной катушки равной длине первичной. Даже в небольших катушках она может быть равна ?, а в несколько более крупных – ? длины первичной. Это уменьшение длины вторичной обмотки, не отражаясь на качестве прибора, а иногда даже улучшая его действие, экономит самый дорогой материал – тонкую проволоку и время, требующееся для ее наматывания.

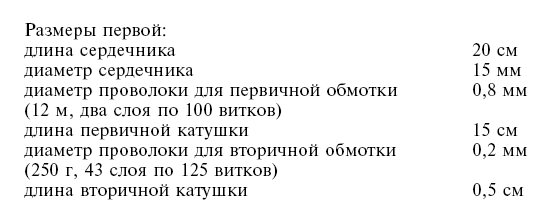

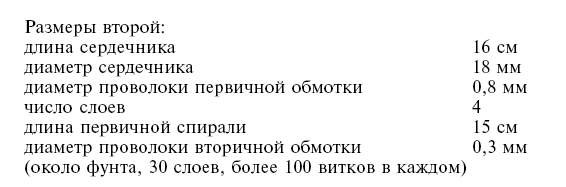

Для читателей, предпочитающих работать с самодельными приборами, привожу размеры еще двух катушек, построенных электриками-любителями и хорошо действовавших.

В конденсаторе 40 листков станиоля размером 13х11 см. Проволоку для вторичной обмотки лучше, однако, взять более тонкую, соответственно увеличив число слоев обмотки и витков в каждом слое.

Прерыватель в отдельном ящике (из-под сигар) из 4 листов станиоля, размером 50x48 см.

Источником тока в обоих случаях служит элемент Грене.
