Принудительно-экономное освещение комнат

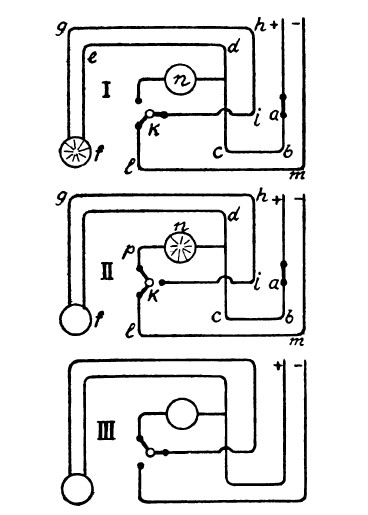

В другом упомянутом мною случае, когда при наличии двух ламп в комнате может светить только та или другая, в цепь вводят два переключателя – один обыкновенный, другой люстровой: схема их включения дана на рис. 23.

Рис. 23

При входе в комнату замыкают ток включателем а; ток идет по проводу bcde в потолочную лампу ?, накаливает ее волосок и по проводам ghi, через замкнутый в положение I выключатель к и провод lm, возвращается в главную сеть.

Поворотом выключателя к в положение II выключают лампу/, но включают настольную лампу я, так как в этом случае ток пойдет по направлениям abcnpklm, минуя часть цепи d?ghi, потому что путь ему будет прерван поворотом выключателя А; в новое положение.

Еще один поворот в положение III, и в комнате опять темно.
