Самодельные патроны

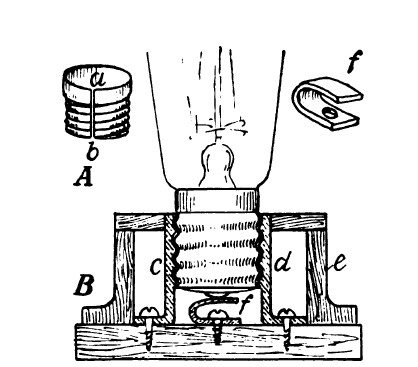

Самодельные патроны для высоковольтных ламп непригодны; для последних лучше делать патроны из перегоревших ламп. Для этого с испорченной лампы снимается латунный цоколь с резьбой и распиливается лобзиком вдоль по линии ab (А, рис. 19).

Такой цоколь разгибают настолько, чтобы в него легко ввинчивалась новая лампа (В, рис. 19). К нему припаивают латунные, изогнутые под прямыми углами стойки cud, привинчиваемые к деревянному дну цилиндрического патрона е, выточенного в форме стакана с кольцевой крышкой, отверстие которой закрывается ввинчиванием лампы.

Под стойки cud, или под одну из них, подводится один из проводов тока, питающего лампу, а другой провод укрепляется под более короткой планочкой  ? (изображена сбоку отдельно), на верхний конец которой должен упираться второй полюс ввинчиваемой лампы.

Для подвесных ламп патрон, вернее стаканчик патрона, устраивается несколько иначе. Его боковые стенки заменяются картонной трубочкой, плотно охватывающей латунный цилиндрик с нарезкой, в который ввинчивается лампа. Трубка эта закрывается сверху деревянным кружком, плотно к ней приклеенным, а через отверстие в центре кружка вводится подвесный провод.

Рис. 19

Соединение же его разноименных концов с полюсами ввинчиваемой лампы делается так же, как и в неподвижном патроне.
