Включи погромче плейер!

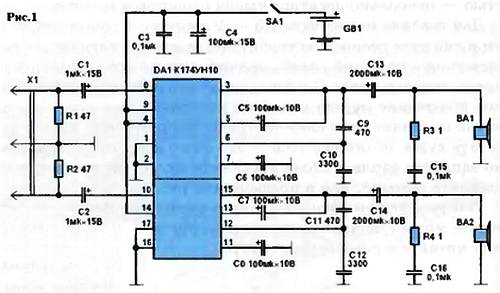

Портативный плейер можно слушать с друзьями, если дополнить его портативной акустической стереопарой, простым усилителем мощности и питанием от батареи гальванических элементов. Основу усилителя составляет интегральная микросхема DA1 (см. рис. 1).

Она содержит два многокаскадных канала усиления («левый» и «правый»), защиту выхода от перегрузок, а также тепловую защиту.

Номинальная выходная мощность каждого канала равна 1 Вт, но ее можно повысить до 2 Вт, если поднять питающее напряжение до 12 В и применить динамические головки ВА1, ВА2 с сопротивлением 4 Ом.

Кроме микросхемы, усилитель содержит небольшое количество «навесных» радиодеталей, необходимых для частотной коррекции и повышения устойчивости работы.

Связь стереовходов усилителя с плейером — посредством трех проводного гибкого кабеля, который оканчивается стандартным штекером X1 для стереотелефонов.

Динамические головки удобнее разместить в общем футляре с батареей питания GB1 и усилителем. Микросхему DA1 нужно установить на теплоотводящий радиатор.

Конденсаторы можно взять типов KЛC и К50-6 (оксидные), низкоомные резисторы — марки МОН-0,25. Если ваше звукоусилительное устройство предназначено для частых поездок, динамические головки лучше взять полегче, например, 2ГДШ-7. В прочих случаях предпочтительны 10ГДШ-101, имеющие более высокие акустические показатели.

Батарею питания можно составить из 6…8 гальванических элементов LR14, с учетом работоспособности усилителя в диапазоне питающих напряжений 7…12 В. Это позволяет использовать в качестве источника аккумулятор автомобиля, а в домашних условиях — обычный сетевой адаптер.

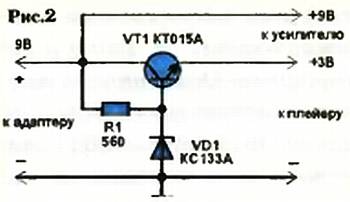

Пониженное напряжение для трехвольтового плейера можно получить от простейшего стабилизатора, изображенного на рисунке 2.

Его вход присоединим к выходу упомянутого адаптера; связь с цепью питания плейера — посредством контактной колодки, которой замещают «пальчиковые» элементы питания.

Ю. ГЕОРГИЕВ
