Пеленгатор помех

Нередко радиоприему мешает посторонний треск или непрерывный гул. Источником помех может быть неисправный выключатель света, плохой контакт между лампой и патроном, словом, неполадки в проводке, которые нужно обязательно устранить. Дело за малым — найти их.

Определить направление на источник помех позволяет магнитная антенна, обладающая направленным действием.

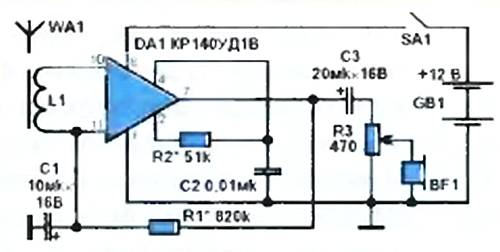

Схема простого устройства для этого дана на рисунке.

Оно представляет собой широкополосный усилитель на базе операционного усилителя DA1. К его входу присоединен антенный датчик WA1 с катушкой L1, имеющей большое количество витков и ферритовый стержень внутри. Колебания поля помехи возбуждают в катушке электрический сигнал, который усиливается в DA1 и воспроизводится телефоном BF1. Уровень его громкости можно регулировать переменным резистором R3.

Поиск направления на источник помехи производят поворотом антенны из двух мест помещения. Местоположение «генератора помехи» лежит в плоскости, перпендикулярной длинной стороне ферритового стержня. Оно и узнается по возрастанию громкости сигнала.

Для сборки устройства могут быть использованы резисторы МЛТ-0,125 и СП-0,4 (R3), конденсаторы К50-6 и КЛС (С2). Телефон — высокоомный, например, ТОН-2, источник питания — миниатюрная батарейка типа L1028. Катушка датчика содержит порядка 2000 витков провода ПЭЛШО-0,12 или близкого к этому сечению. Намотка ведется между щечками каркаса из картона, имеющего габариты 25x25 мм: внутрь каркаса вставлен с трением ферритовый стержень марки 600НН круглого сечения, длиной 40…60 мм.

Устройство помещается в пластмассовый футляр, снабженный зажимом для присоединения к шесту, позволяющему приблизить датчик к труднодоступным местам. Режим узла DA1 устанавливается подбором резистора R1 (при отсоединенном R2) так, чтобы на выводе 7 DA1 было около 6 В. Затем подбором R3 можно повысить громкость звучания телефона. Если она вполне достаточна, R2 можно не ставить.

Ю. ПРОКОПЦЕВ
