7.4. Защита.

Система защиты в проекте “С-37” отличалась от защиты крейсеров “класса А” и проектировалась для противостояния как от артогня (от 20-см снарядов в районе погребов и от 15,5- см по МКО), так и против торпед и ныряющих снарядов. Наклонная бортовая сужающаяся книзу броня в верхней части служила бортовым поясом от снарядов, а в нижней являлась ПТП. Такую систему защиты японцы ввели на типе “Такао”, но только для погребов ГК, а позже её применили на линкорах типа “Ямато”. Кроме того, для броневых плит толщиной менее 75 мм вместо стали NVNC применили сталь CNC (нецементированная с медными добавками)^{17}.

7.4.1. Вертикальная защита.

Защита механизмов обеспечивалась наклонным под 20° поясом высотой 6,5 м (от двойного дна на уровне 5-й ватерлинии до 1,6 м над водой) и длиной 78,15 м (шп. 85-155) на первой паре кораблей и 74,22 м (шп. 89-155) на второй. В верхней половине пояс набирался из 65-100-мм плит стали NVNC, а в нижней, являвшейся ПТП - из 65-25-мм стали CNC. Верхняя кромка пояса соединялась со скосами броневой средней палубы.

Носовые (32,4 м от шп. 49 до шп. 85 на “Могами” -“Микума” и 36,32 м от шп. 49 до шп. 89 на “Судзуя” -“Кумано”) и кормовые (на длине 21,46 м от шп. 155-179) погреба защищались равномерно сужающимся книзу поясом из стали NVNC высотой 4,5 м, проходившим под тем же наклоном от нижней палубы (НП) до двойного дна. На верхней кромке его толщина составляла 140 мм, на нижней - 30 мм. Верхняя кромка крепилась к плоской броневой (в этой части) НП.

Прямые поперечные 105-мм переборки из стали NVNC закрывали отсеки с механизмами над НП по шпангоутам №85 (89 на второй паре) и №155. Погреба ниже НП защищались "Также прямыми переборками из стали NVNC: носовой (шпангоут). Заряжание орудий производилось при фиксированном угле склонения.

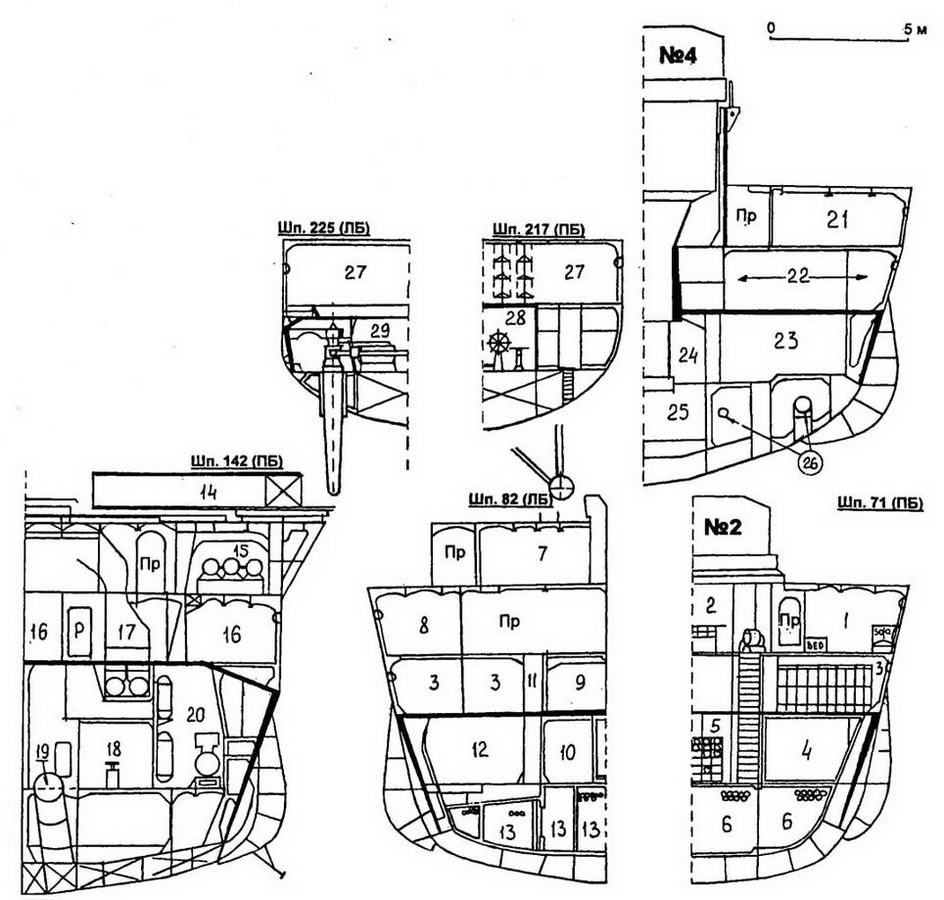

ПОПЕРЕЧНЫЕ РАЗРЕЗЫ КРЕЙСЕРА “СУДЗУЯ”, 1940 ГОД (вид в нос)

1 - офицерская каюта; 2 - офицерская кладовая; 3 - кубрик №7 (с индивидуальными рундуками; 4 - вычислительный (командный) пост управления огнем ГК с компьютером типа 92; 5, 6 - снарядный и зарядный погреба башни ГК №3 (плоская нижняя палуба из 40 мм брони CNC соединена с наклонным под 20° поясом из 140-30 мм брони NVNC); 7 - каюты коандира; 8 - кают-компания инженеров; 9 - пост дешифровки; 10 - носовой трансформаторный отсек; 11 - подъемник 12,7-см боезапаса; 12,23-отсекитурбогенераторов(300 кВт); 13-погреб 12,7-см боезапаса №2; 14 - катапульта типа Куре модели 5 №2; 15 - ТА №3 типа 90 модели 1; 16, 22 - кубрики №3 и №8; 17 - носовые воздухозаборники кормового МО №3; 18 - пост управления турбинами; 19 - конденсор: 20 - насосный отсек (средняя бронепалуба - 35 мм. CNC в плоской части и 60 мм CNC на скосах - соединена с наклонным поясом толщиной 100-25 мм NVNC-CNC; 21 - каюты кондукторов; 24, 25 - перегрузочные снарядное и зарядное отделения башни ГК №4 (броня барбета до СП - 25 мм CNC, между СП и НП - 75-100 мм NVNC; плоская нижняя бронепалуба - 40 мм CNC, пояс 140- 30 мм NVNC); 26 - гребные валы; 27 - кубрик №6 с 3-ярусными койками из стальных труб; 28 - отсек рулевой машины; 29 - рулевой отсек с левым рулем (борт 100 мм NVNC, палуба 30 мм CNC).

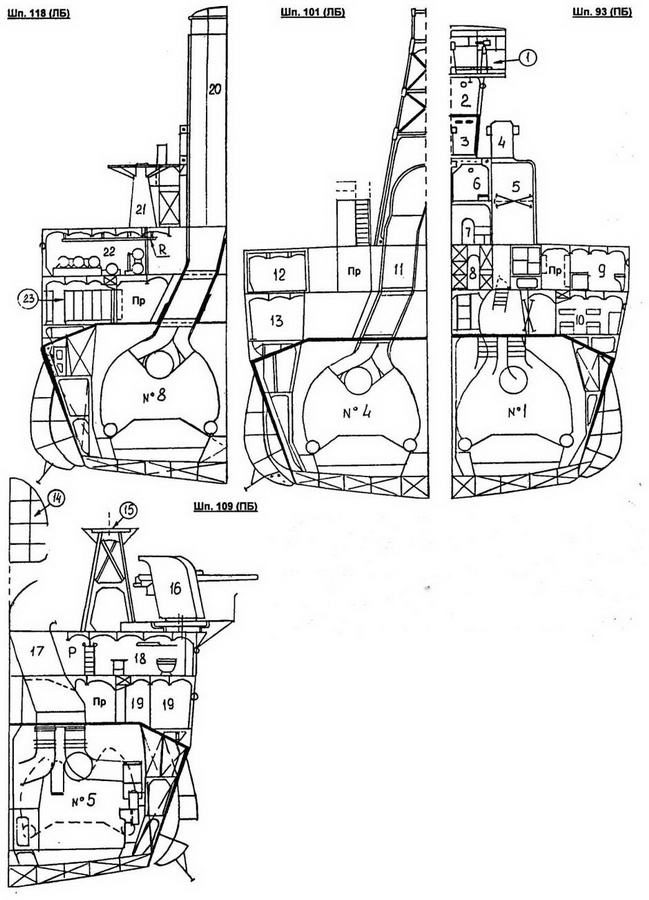

1 - мостик с компасом и 12-см биноклями; 2 - ходовая рубка; 3 - боевая рубка (броня стен 100 мм NVNC, крыши 50 мм); 4 - башенка с 1,5-м штурманским дальномером; 5,17- воздухозаборники КО №1 и КО №5; 6 - каюта отдыха флаг-офицера; 7 - штурманская рубка; 8 - склад; 9 - офицерский камбуз; 10 - каюта унтер-офицеров; 11 - дымоход котла №4; 12 - носовая радиорубка и пост корабельной связи; 13 - ванная командира; 14-дымовая труба; 15-вышка для 110-см прожектора №1; 16-спаренная установка 12,7-см орудий типа 89 (модель А1, модиф. 1); 18 - камбуз команды; 19 - механическая мастерская; 20 - кормовая дымовая труба с бронированным дымоходом котла №8; 21 - спаренная установка 25-мм автоматов типа 96 №2; 22 - носовой торпедный пост с ТА №2, резервными торпедами и подвесным рельсом (R); 23 - раздевалка команды

7.4.2. Горизонтальная защита.

Обеспечивалась плитами из стали CNC над механизмами на уровне СП и над погребами на уровне НП. Бронепапуба над механизмами в средней части была плоской и имела толщину 35 мм, а у бортов имела 2,8-метровые скосы под углом 20° к горизонту, толщина которых составляла 60 мм. Наличие скосов позволяло экономить вес за счет уменьшения высоты пояса. Нижняя 40-мм бронепалуба над погребами была плоской.

7.4.3. Защита остальных частей.

Дымоходы из КО №№6-9 (на “Судзуя” -“Кумано” №№5-8) выше уровня СП защищались плитами из стали NVNC: внешние плиты высотой 1,075 м и 0,95 м имели толщину 95 мм, внутренние высотой 1,35 м - 70 мм. Шахты вентиляторов из КО защищались 60-мм плитами из стали CNC. Рулевой привод и рулевые посты в самой корме закрывались с бортов 100-мм плитами стали NVNC, спереди и сзади 35-мм плитами из стали CNC, а сверху (на уровне СП) - 30-мм плитами стали CNC.

Боевая рубка, включая рулевой пост и аварийный пост управления №1, имела стены из 100-мм плит и 50-мм крышу (сталь NVNC) - гораздо больше, чем на всех крейсерах “класса А”.

Барбеты башен ГК над НП вплоть до мамеринцев имели только 25-мм противоосколочные стенки из стали CNC, а кольца, в которых вращались центральные штыри над НП набирались из криволинейных плит стали NVNC высотой 2,5 м и толщиной 75-100 мм для башен №3 и №4 или высотой 1,5 м и толщиной 75 мм для башен №№1, 2 и 5. Такую же 25,4-мм защиту имели и боевые отделения башен.
