8.3. Характеристики корпуса.

8.3.1. Общие данные по водоизмещению и размерениям.

* оценивалось для нормального водоизмещения на испытаниях с 67% запасов.

Коэффициенты корпуса при водоизмещении с 67% запасов

8.3.2. Особенности конструкции корпуса.

Как и крейсера “класса А”, “Тоне” и “Тикума” имели волнообразную форму верхней палубы со значительным подъемом к носу. Но в корме корпус был повышен, поскольку экономить на его весе было уже не обязательно. Форштевень имел характерную S-образную форму и большой развал шпангоутов, а конструкция носа усиливалась за счет уменьшения носовых шпаций до 600 мм. В отличие от крейсеров “класса А” на крейсерах этого типа бортовая броня не проходила по внешней обшивке, а от места стыка со скосом броне- палубы резко уклонялась внутрь корпуса. Ниже ватерлинии имелись небольшие були, за счет которых ширина корпуса увеличивалась до 19,42 м, делая эти корабли более устойчивыми на бортовой качке.

Японцы в стремлении получить высокую скорость при относительно небольшом водоизмещении и мощном вооружении, чрезмерно заостряли обводы своих крейсеров в оконечностях. Но корабли с острыми обводами приобретали отвратительную килевую качку, поскольку носовая часть при размахе не всплывала на волне, а прорезала ее. Положение усугублялось низким надводным бортом и перегруженными оконечностями: корпуса японских крейсеров имели большой момент инерции относительно поперечной оси. В данном же случае сосредоточение артиллерии ГК в носовой части (центр тяжести за счет надстройки и последних башен смещался к середине) и более полным ее обводам получалась более устойчивая артиллерийская платформа

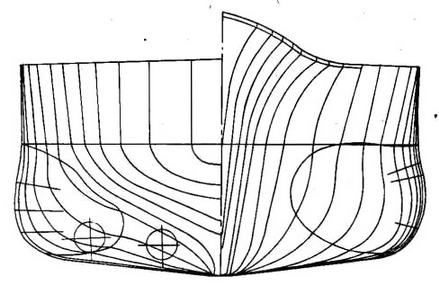

ТЕОРЕТИЧЕСКИЙ ЧЕРТЕЖ (ПРОЕКЦИЯ “КОРПУС”)

8.3.3. Остойчивость

Благодаря уменьшению “верхнего” веса и более оптимальной форме корпуса эти крейсера имели лучшую остойчивость, чем их ближайшие “собратья” типа “Могами”: например, метацентрическая высота при нормальной нагрузке составляла 1,57 м.
