Управляет билянец

Деление суток на неравные дневные и ночные часы сильно усложняло обслуживание башенных часов. Поэтому со временем перешли на часы равной продолжительности дня и ночи.

Двигателем часов служила тяжелая гиря весом в две сотни килограммов. Она была прикреплена к длинному канату, намотанному на вал. Вал вращался за счет веса гири, а с него вращение через зубчатые колеса передавалось часовой стрелке, все еще единственной. Минутная появится не скоро.

Понятно, что канат размотался бы за считанные секунды, будь вал полностью свободным. Но этому препятствовал балансир фолио, или билянец, как его называли в России. Он заставлял часовой механизм действовать постепенно, равномерно, небольшими толчками.

В механизме часов, кроме обычных шестеренок, имелось колесо с острыми, как у пилы, зубцами, похожее на царскую корону. Оно так и называлось — коронным. Рядом с ним находилась ось, шпиндель с двумя лопатками, или, как говорят часовщики, палетами. Они были расставлены таким образом, что при повороте оси могли по очереди входить в промежуток между зубцами коронного колеса: одна внизу «короны», другая — вверху.

Два бронзовых великана ежечасно отбивают время на башенных часах в Лейпциге

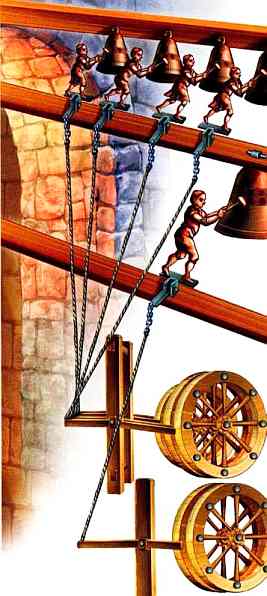

Это тоже жакемары на башенных часах в бельгийском городе Льеже

На шпиндель была насажена поперечина, билянец, с двумя грузами на концах, регулятор хода часов. Скажем, верхняя палета находилась между зубцами коронного колеса. Вращаясь под действием гири, колесо толкало палету и поворачивало шпиндель на пол-оборота, проскакивая ровно на один зуб. Поворачивался и билянец. Но в это же самое время другая палета попадала в промежуток между нижними зубцами «короны» и на секунду задерживала ее движение, а значит, и всего часового механизма. Но задерживало только на секунду. В следующее мгновение коронное колесо выталкивало нижнюю палету, и билянец делал поворот в другую сторону. И так беспрерывно: движение — задержка, движение — задержка. Благодаря массивному билянцу часы со шпиндельным ходом шли относительно точно, в сравнении с часами других типов. Конечно, механизм с билянцем нельзя назвать совершенным. Точность хода часов с таким регулятором оставляла желать лучшего. За сутки они могли отставать или уходить вперед на десятки минут. Но другого регулятора часов тогда еще не придумали.

Билянец со шпинделем, налетами и коронным колесом

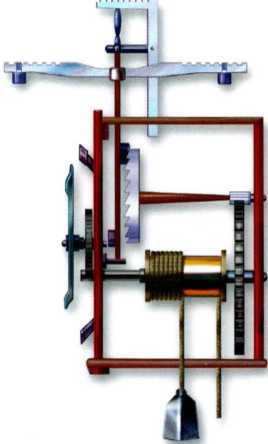

Устройство механизма часов с билянцем и гирей
