Твердая «Четверка» (Су-17М4 и Су-22М4)

В конце семидесятых появилились истребители четвертого поколения, обладавшие принципиально новыми боевыми возможностями. Но резервы Су-17, представителя поколения третьего, еще не были исчерпаны. Разработка его последней модификации началась в марте 1977 года. Базовой моделью стал Су-17МЗ, которому предстояло стать специализированным тактическим ударным самолетом, оборудованным единым прицельно-навигационым комплексом для работы по наземным целям. От практики (пусть даже чисто формальной) использования Су-17 и МиГ-27 в качестве истребителей с появлением новых самолетов пришлось отказаться — вести с ними воздушный бои самолеты ИБА уже не могли Однако они еще могли иметь значительную боевую ценность как самолеты поля боя.

Три серийных Су-17МЗ были превращены в опытные образцы для нового С-54. Внешне «пятдесятчетверка» выделялась воздухозаборником в основании киля, питавшим теплообменник, который обеспечивал нормальный температурный режим для нового РЭО. В серии самолет получил удлиненный гаргрот, под ним размещалось новое оборудование, В связи с ростом массы конструкции па основные стойки шасси установили новые колеса КТ-117 (800X360)

Справедливо полагая, что большая скорость и высотность штурмовику-бомбардировщику не нужна, конус центрального воздухозаборника сделали неподвижным, оптимизировав его для полета с трансзвуковыми скоростями. В итоге максимальное число Маха на большой высоте упало с отметки 2,1 до 1,75, но был получен выигрыш в массе за счет снятия системы управления, и появился значительный свободный внутренний объем.

Первоначально самолет планировалось оснастить разработанной для МиГ-23БК лазерно-телевизионной прицельной системой (ЛТПС) «Кайра», обладающей широкими возможностями. Но места для нее не хватило и от этой мысли пришлось отказаться. Безрезультатно закончилась и попытка установки шестиствольной тридцатимиллиметровой пушки ГШ-6-30

Большую часть РЭО интегрировали в прицельно-навигационный комплекс ПрНК- 54 на базе цифрового компьютера ЦВМ 20-22 «Орбита 20-22» В него вошли новые системы ближней и дальней навигации А-312 «Радикал НП» и А-720 «Скип-2», радиокомпас АРК-22, маркерный приемник МРП-66, радиовысотомер РВ-21 «Импульс» (А- 035), доплеровский измеритель скорости и сноса ДИСС-7, система воздушных сигналов, инерциальная курсовертикаль ИКВ-8 и другое оборудование.

Единый ПрНК-54 упростил работу летчика и улучшил точность и эффективность применения машины Комплекс обеспечивал автоматизированный полет по маршруту с шестью поворотными и четырьмя целевыми точками, навигацию и применение оружия в автоматическом или ручном режиме и возврат на аэродром. Кроме того, на опытных машинах установили модифицированную станцию предупреждения СПО- 15ЛМ «Береза АМ», усовершенствованную радиостанцию Р-862 и доработанную САУ-22М2 Разросшаяся электроника вытеснила часть топлива. Его масса на С-54 уменьшилась до 3770 кг достигнув уровня Су -17 М2

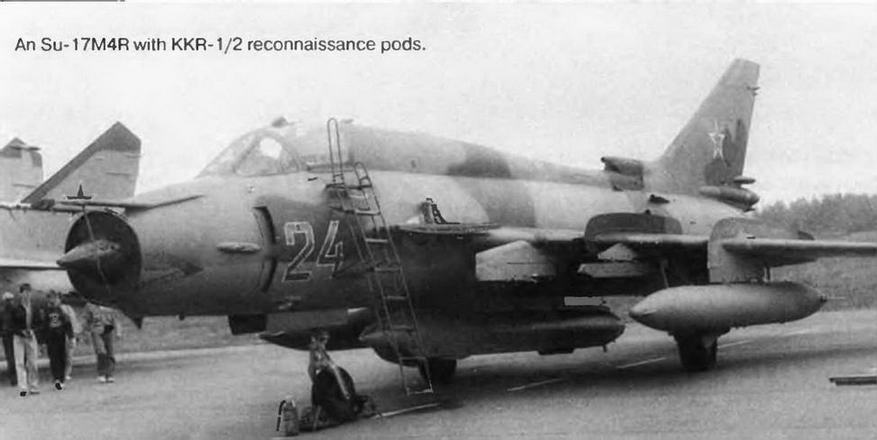

Су-17М4Р с разведывательным контейнером ККР-1/2.

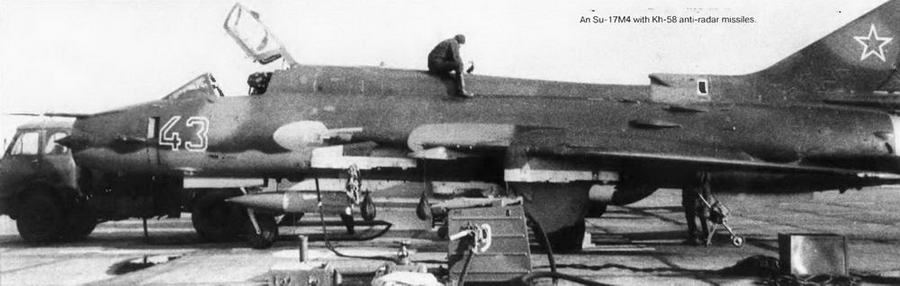

Су 17М4 с противорадиолокационными ракетами Х-58

В конусе ВЗ установили модифицированный ЛДЦ «Клен-54». Под фюзеляж самолета можно было подвешивать контейнер БА-58 с аппаратурой «Вьюга», обеспечивавшей пуск противорадиолокационных ракет Х-27ПС, X-58У или Э. Устаревшие и неудобные в эксплуатации Х-28 были сняты с вооружения

После успешного окончания Государственных испытаний, в 1978 году самолет С-54 под индексом Су-17М4 запустили в серийное производство. В одной из серий в кабине появился индикатор ИТ-23М, позволивший использовать ракету Х-29Т с телевизионной головкой самонаведения «Тубус-2» Это дало возможность уничтожать сильно защищенные цели на дальностях от 3 до 13 км, против 7 у ее лазерного варианта. Кроме того, новая УР была автономной и наводилась по эталонному изображению местности, что позволяло выполнять любой маневр сразу после пуска

По опыту афганской войны, большинство серийных Су-17МЗ и М-1 были оборудованы дополнительными кассетами тепловых и противорадиолокационных ловушек. Поначалу самолеты оснастили четырьмя 32-зарядными кассетами АСО-2В под ИК- или ПРЛ- патроны, которые были установлены па хвостовой части фюзеляжа так что патроны выстреливались вверх. Затем к ним добавили еще 4 кассеты, которые смонтировали по бокам гаргрота, а в дальнейшем появились еще 4 АСО уже снизу под оперением.

Параллельное основным ударным вариантом С-54 разработали модификацию тактического разведчика С-54Р (Су-17М4Р). Этот самолет мог использовать один из контейнеров комплексной разведки (ККР). Контейнер модификации ККР-1/Т нес «дневные» фотоаппараты А 39 и ПА-1, а также АФА УА-47 для ночной съемки, с использованием размещенных там же в кассетах КРФ-38 осветительных патронов ФП-100 Кроме того, имелась аппаратура общей радиоразведки СРС-13 «Тангаж» (на более старом ККР-1 монтировалась СРС-9 «Вираж»).

В модификации ККР-1/2. помимо модуля с аэрофотоаппаратами, установили оборудование тепловой разведки «Зима» и телевизионную станцию 429-Т «Чибис», «сливавшую» добытую информацию на землю в реальном масштабе времени. В комплект ККР 2А входило два перспективно-плановых АФА А-39 и АП-402, дополнявшихся станцией телевизионной разведки, а ККР-2Т отличался установкой СРС-13 «Тангаж» Имелись и другие варианты комплектации. Под ККР были доработаны и некоторые Су-17М2 и М3, получившие приставку «Р» к индексу, а также ряд экспортных Су-20, Су-22, Су-22М и Су-22МЗ.

Для экспорта создали модификацию С-54К (Су-22М4), в комплектации «А» мало чем отличавшуюся от ее прототипа, предназначенного для советских ВВС. Исполнение «Б» для «третьего мира» имело иную систему опознавания и сокращенный состав вооружения.

Выпуск самолета Су-17 был прекращен в 1990 году. Именно в этом году в ходе операции «Буря в пустыне» аналогичные самолеты «Ягуар» продемонстрировали ценность классического истребителя-бомбардировщика как класса боевых летательных аппаратов, не уступив в эффективности применения самолетам четвертого поколения F-16C, F/A-18A и Торнадо GR. 1. В СССР в то время возобладали тенденции перевода всех видов ВВС на более надежные и живучие двухдвигательные самолеты.

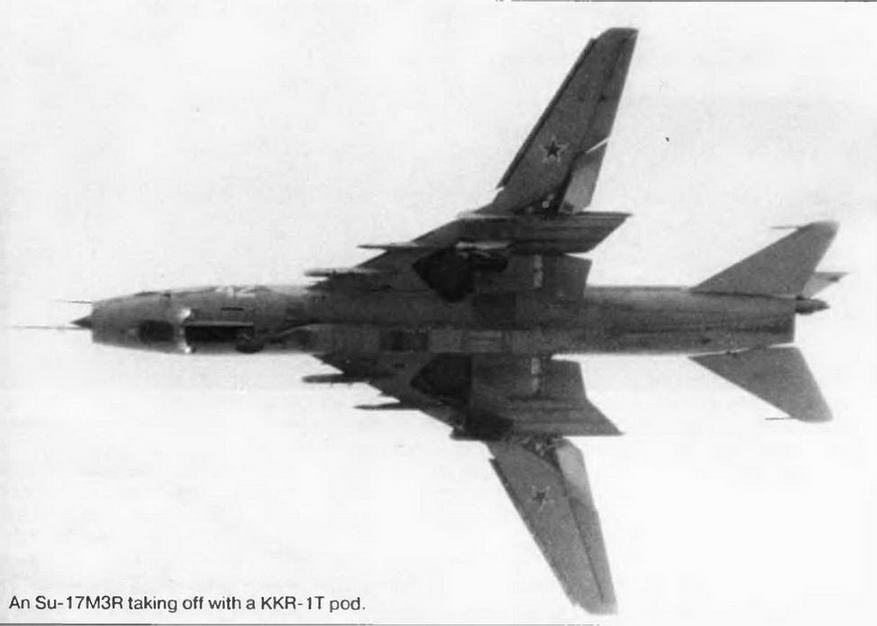

Взлетает Су-17МЗР с контейнером ККР-1Т.

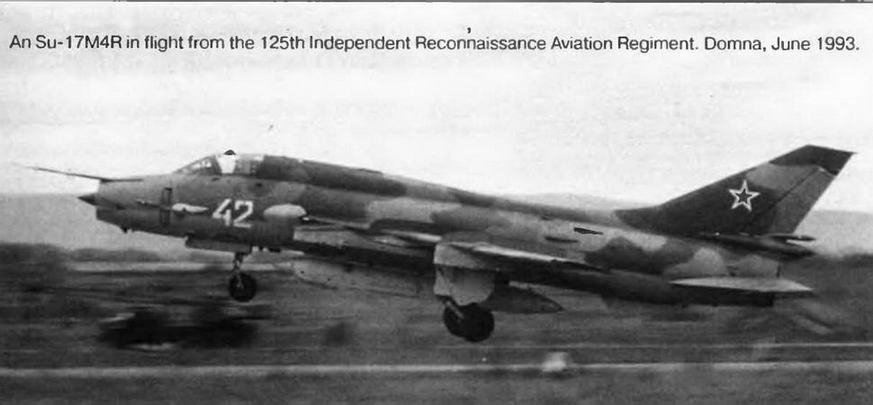

Взлет разведчика Су-17МЗР 125-го орап. Домна июнь 1993 года.

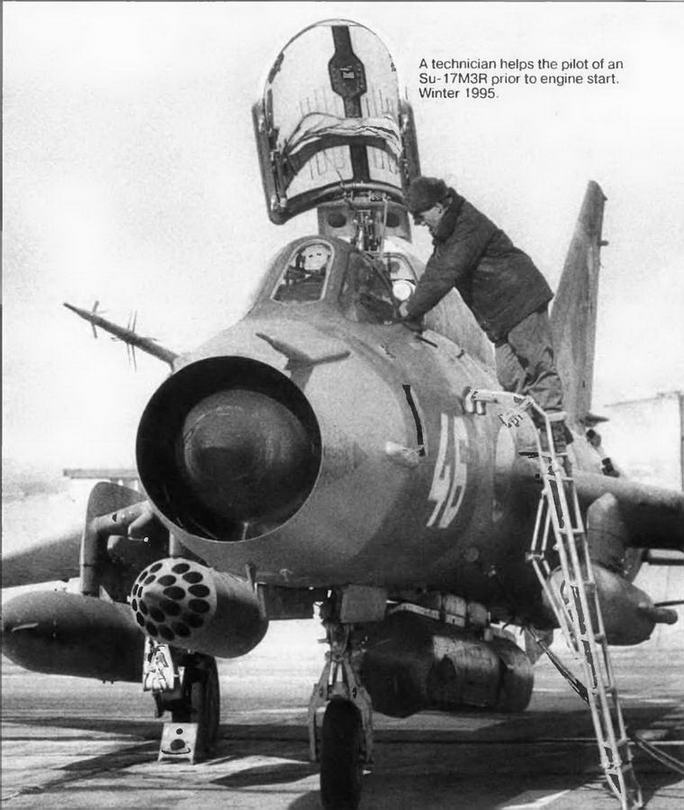

Техник Су-17МЗР помогает летчику перед запуском двигателя. Зима 1995 года.

Здесь, вероятно, оказало свое влияние блестящее трио советских первенцев поколения «4» —Су-27, МиГ-29 и Су-25, каждый из которых имел два двигателя.

Приняв решение отказаться от однодвигательных самолетов, командование ВВС СССР рассчитывало заменить многочисленный парк истребителей-бомбардировщиков третьего поколения МиГ-27 и Су -17 самолетами поколения «4 + » Су-25Т, Су-27М и МиГ-29М, оснащенными новейшими образцами автономного высокоточного оружия класса воздух-поверхность. Однако последующие события воспрепятствовали осуществлению этих планов. Между том. у ОКБ им. Сухого имелись предложения по кардинальной модернизации самолета.

В последний раз машину попытались модернизировать еще в начале восьмидесятых, вернувшись к неподвижному крылу. «Мода» на изменяемую стреловидность прошла, а решать задачи, для которых был необходим широкий диапазон режимов полета научились другими способами. Вместо КИГ предложили применить крыло с наплывами и стреловидностью консолей 45°. Планировалась установка мощного и экономичного двухконтурного двигателя АЛ-31Ф (изделие 99), дальнейшее расширение состава РЭО и вооружения. Работы велись под шифром С-54Н (Су-17М4Н), а позднее проект получил повое обозначение —С-56 (Су-17М6), Решение о прекращении серийного выпуска машины положило конец и этим планам, и все же в прессе иногда проскальзывают сообщения на тему возможной модернизации имеющихся самолетов типа Су-17 и их экспортных модификаций —фирма предлагает таким образом вернуть вторую молодость машинам, рассчитывая на традиционных партнеров за рубежом.

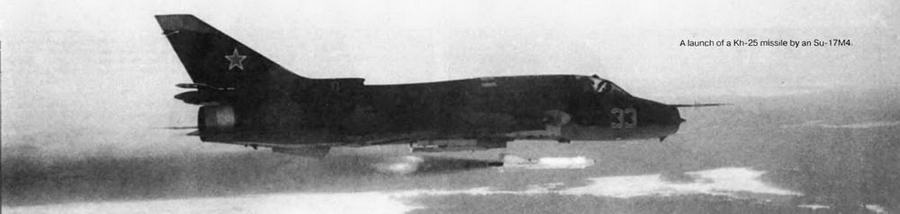

Пуск ракеты Х-25 с Су-17М4.

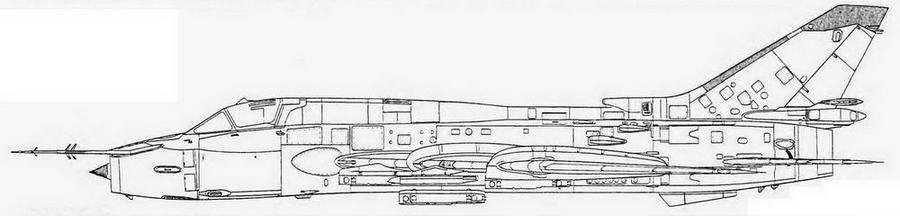

С-54 опытный

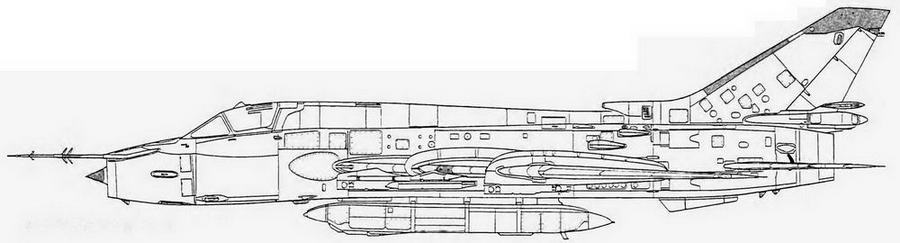

Су-17М4 (С-54 серийный)

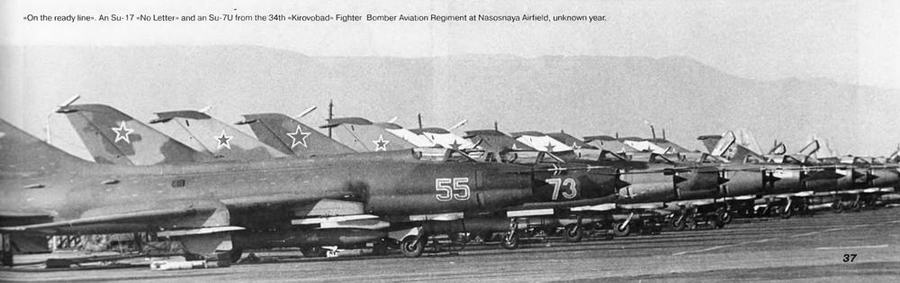

«На линейке готовности». Су-17 «без буквы» и Су 7У из Кировабадского 34 -го инструкторского апиб на аэродроме Насосная, 1979 год.
