Симметричный предварительный усилитель для микрофона [10]

Использование микрофонов с симметричным выходом и в среде полупрофессионалов стало практически повсеместным. Однако большинство устаревших, а также некоторые современные дешевые микшерные пульты имеют лишь несимметричные микрофонные входы. Естественно, качество воспроизведения сигнала при работе с такими пультами оставляет желать лучшего. Поэтому и был разработан специальный предварительный усилитель на операционном усилителе NE5534, обеспечивающий подключение микрофонов с симметричным выходом к пультам с несимметричным входом. Принципиальная схема симметричного предварительного микрофонного усилителя приведена на рис. 22.

Рис. 22. Принципиальная схема симметричного предварительного усилителя для микрофона

Сигнал от микрофона с контактов разъема К1 через резисторы R1 и R2 подается на соответствующие входы операционного усилителя IC1. Триммером Р1 можно регулировать симметричное усиление каналов предварительного усилителя.

Выход усилителя отделен от последующих каскадов конденсатором С2. Питание устройства осуществляется двуполярным напряжением ±15 В, которое применяется практически в любой звуковоспроизводящей аппаратуре.

Модуль симметричного микрофонного усилителя выполнен на печатной плате размером 26x54 мм, изготовленной из одностороннего фольгированного гетинакса или текстолита. Печатная плата и расположение элементов на ней приведены на рис. 23.

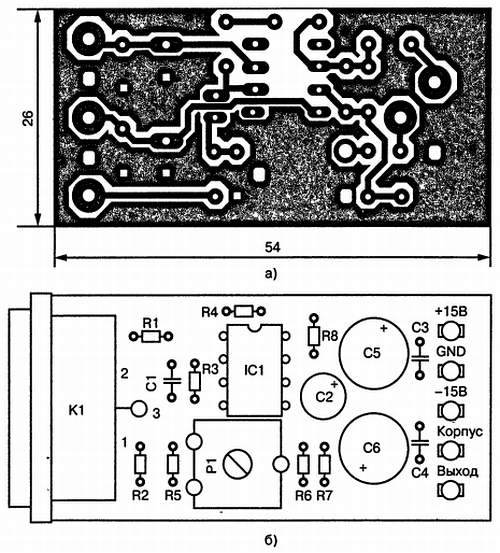

Рис. 23. Печатная плата (а) и расположение элементов (б) симметричного микрофонного усилителя

Поскольку предлагаемое устройство содержит всего несколько деталей, то изготовить его сможет и начинающий радиолюбитель. Единственным регулировочным элементом является триммер Р1. Для регулировки необходимо замкнуть контакты 2 и 3 входного разъема и регулировкой триммера установить на выходе усилителя минимальный уровень сигнала. После этого предварительный усилитель готов к работе. Его можно установить непосредственно в звуковоспроизводящей аппаратуре. Несмотря на свою простоту, такой усилитель значительно улучшит характеристики устройств с несимметричным микрофонным входом.
