Приложение 1 Принятые условные обозначения

Физические величины и их единицы измерения по умолчанию

I — ток, ампер (А);

U — напряжение, вольт (В, V);

R — электрическое сопротивление, ом (Ом, Ohm);

Е — энергия, джоуль (Дж);

Р — электрическая мощность, ватт (Вт, W);

W — тепловая мощность, ватт (Вт, W);

С — электрическая емкость, микрофарад (мкФ, μF);

Q — заряд, кулон (Кл);

t — время, секунда (с);

T,0 — температура, градус Цельсия (°С);

L — длина, метр (м);

S — площадь (м²);

ρ — удельное сопротивление (ом∙м/мм²).

Примечание

Все наименования единиц измерения, которые названы по фамилиям ученых, в сокращении пишутся с большой буквы (вольт — В, ом — Ом, ватт — Вт, ампер — А), а все остальные — с маленькой (секунда — с, метр — м).

Приставки и множители для образования десятичных кратных и дольных единиц

В табл. П. 1.1 приведены приставки и множители для образования десятичных кратных и дольных единиц.

Некоторые буквенные обозначения в электрических схемах

R — резистор;

С — конденсатор;

VT — транзистор;

VD — диод;

Н — цифровой индикатор;

К — тумблер, кнопка;

Р — реле;

DA — аналоговая микросхема;

DD — цифровая микросхема;

D — микросхема, содержащая аналоговые и цифровые узлы;

Q — кварцевый резонатор;

L — лампа (газоразрядная или накаливания).

Некоторые символические обозначения в электрических схемах

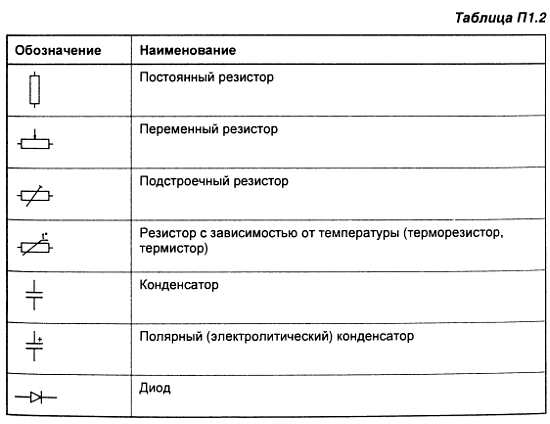

В табл. П1.2 приведены символические обозначения в электрических схемах.

Символические обозначения мощности резисторов на схемах

В табл. П1.3 приведены символические обозначения мощности резисторов на схемах.
