2.1. Описание выводов

VCC — вывод источника питания.

GND — общий провод («земля»).

PORT В (РВ7…РВ0) — порт В является 8-битовым двунаправленным параллельным портом ввода/вывода с встроенными подтягивающими резисторами. У выводов порта предусмотрены внутренние подтягивающие резисторы (их можно включать или выключать для каждого бита отдельно). Выводы РВ0 и РВ1 также являются положительным (AIN0) и отрицательным (AIN1) входами встроенного аналогового компаратора. Выходные буферы порта В могут поглощать ток до 20 мА и непосредственно управлять светодиодными индикаторами. Это означает, что микроконтроллер способен управлять нагрузкой до 20 мА при состоянии логического 0 на выходе порта. Таким образом, для управления светодиодом его следует подсоединить одним выводом к выводу порта микроконтроллера, а другим — к напряжению питания +Vcc. Соответственно светиться светодиод (а значит, и потреблять ток) будет при значении 0 на соответствующей линии порта. Если выводы РВ0…РВ7 используются как входы и извне устанавливаются в низкое состояние, они являются источниками тока, если включены внутренние подтягивающие резисторы. Кроме того, порт В обслуживает некоторые специальные функции, которые будут описаны ниже.

PORT D (PD6…PD0) — порт D является 7-битовым двунаправленным параллельным портом ввода/вывода с встроенными подтягивающими резисторами. Выходные буферы порта D также могут поглощать ток до 20 мА. Как входы, установленные в низкое состояние, выводы порта D являются источниками тока, если задействованы подтягивающие резисторы. Кроме того, порт D обслуживает некоторые специальные функции, которые будут описаны ниже.

RESET — вход сброса. Удержание на входе низкого уровня в течение двух машинных циклов (если работает тактовый генератор), перезапускает микроконтроллер.

XTAL1 — вход инвертирующего усилителя генератора и вход внешнего тактового сигнала.

XTAL2 — выход инвертирующего усилителя генератора.

Рис. 2.1. Выводы микроконтроллера AT90S2313

Кварцевый генератор

Выводы XTAL1 и XTAL2 являются входом и выходом инвертирующего усилителя, на котором можно собрать генератор тактовых импульсов. Можно использовать как кварцевые, так и керамические резонаторы. Если нужно использовать внешний тактовый сигнал, он подается на вывод XTAL1, а вывод XTAL2 при этом остается неподключенным.

Рис. 2.2. Подключение кварцевого резонатора к микроконтроллеру

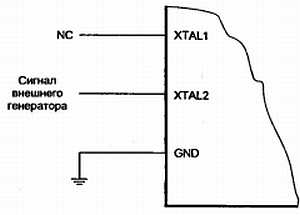

Рис. 2.3. Подключение внешнего источника тактовых импульсов
