"Электронная няня"

Полезную службу мультивибратор может оказать и малышам, если ему поручить роль «няни», предупреждающей родителей о необходимости смены пеленок… Да-да, прибор подает сигнал еще до того, как малыш оповестит об этом своим плачем (рис. 47).

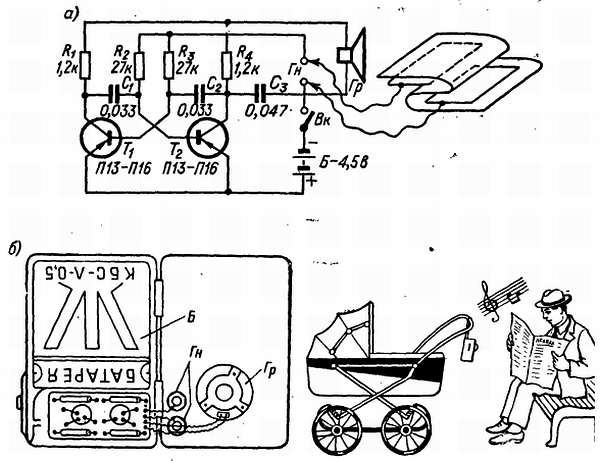

Рис. 47. «Электронная няня»

В разрыв цепи питания Т₁ и Т₂ (рис. 47, а) вместо переменного резистора в гнезда Гн включается датчик влажности — две пластинки, сделанные из кусков металлической сеточки.

Эти сеточки прокладываются между слоями марлевой подстилки. Пока марля сухая, цепь подачи отрицательного напряжения на базы Т₁ и Т₂ разорвана. Однако при намокании марли цепь практически замыкается накоротко, и генератор начинает работать[7].

Одновременно со сменой пеленок необходимо хорошо прополоскать и насухо вытереть сеточки. Иначе они могут очень быстро окислиться и будут загрязнять марлю. Все устройство «электронной няни» можно разместить в корпусе карманного фонарика — такой сигнализатор удобно применять и на улице, повесив его на ручку коляски, или смонтировать в корпусе трансляционного громкоговорителя.

Если вы отдыхаете в соседней комнате или работаете на кухне, датчик можно соединить с генератором через удлинитель. Этот удлинитель можно наматывать на вращающуюся катушку (например, от спиннинга), укрепив ее на корпусе громкоговорителя. На концах удлинителя монтируются гнезда для подключения металлических сеточек и вилка для подключения к генератору (рис. 47, б).
