Модель летящего спутника

Обычно подобные самоделки собираются в виде вращающейся вокруг глобуса модели спутника. В движение модель приводится при помощи микроэлектродвигателя или (при питании от сети переменного тока) моторчика типа СД-2. На оси этого же моторчика собирается электромеханический прерыватель, включающий звуковой генератор (см. рис. 31, а). При большом числе оборотов двигателя можно установить передачу через редуктор Р.

Прерыватель состоит из двух частей: диска с выступами и контактных пластин. Диск можно сделать из пластинки металла или прочного изоляционного материала, например текстолита. Контактные пластины можно взять от старого телефонного реле, телефонного ключа. Звуковой генератор, громкоговоритель и источник питания монтируются внутри глобуса или подставки.

Если вы хотите сделать «спутник» с мигающими лампочками, то понадобится не одна, а две пары контактных пластин — верхняя пара пластин будет включать и выключать лампочки, а вторая служить для прерывания звука. Пластины можно подобрать так, что лампочки и генератор будут работать синхронно (одновременно) или попеременно.

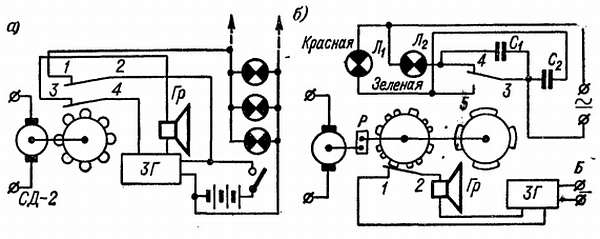

Рис. 31. Электрические схемы модели летящего спутника (а) и «радиомаяка» (б)
