"Твердость руки"

Оригинальный аттракцион для молодежного вечера можно сделать, используя принцип медицинского прибора тремометра (см. рис. 34), предназначенного для определения степени напряжения мышц.

На листе из алюминия, латуни или железа — планшете — токонепроводящей краской или лаком нарисуйте сложные фигуры и пробуйте обвести их концом металлической спицы — щупом. Предварительно планшет и щуп соедините со звуковым генератором, как показано на рис. 34.

Звуковой генератор собирается на одном транзисторе Т₁ типа П13 — П16 с коэффициентом усиления В порядка 30–40. Частота генератора определяется емкостью конденсатора С₁ и сопротивлением резистора R₁. Трансформатор Тр — любой выходной от транзисторного радиоприемника. Если имеется трансформатор, рассчитанный на работу в двухтактном режиме, то следует использовать половину первичной обмотки. Выход генератора нагружается маломощным громкоговорителем, например типа 0,2 ГД-1 (если при включении генератор не работает, необходимо поменять местами концы первичной или вторичной обмоток трансформатора).

Планшет лучше всего выполнить в виде плоской деревянной коробки. Звуковой генератор с громкоговорителем укрепите внутри коробки, а металлическую пластину — на одной из плоскостей коробки. Планшет с нарисованными на нем фигурами можно заменить двумя стойками с проволокой, по которой передвигается проволочное кольцо. Теперь возьмите в руки щуп и обводите фигуру (или проносите кольцо от одной стойки до другой) — как только собьется рука, из громкоговорителя раздастся звуковой сигнал — значит, «ошибка», передавайте щуп товарищу. Выигрывает тот, кто первый без ошибок обведет все фигуры "или пронесет кольцо. Можно сделать несколько таких приборов и устроить соревнования.

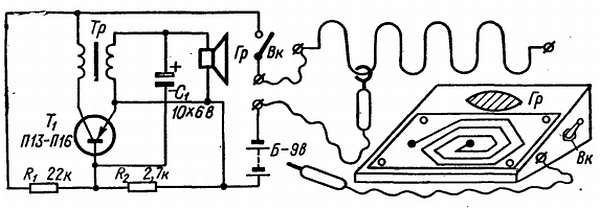

Рис. 34. Развлекательный аттракцион «Твердость руки»
