Глава 30. Печатные платы — «живьем»!

«Незнайкин»: И все же есть кое-что, чего я в толк не возьму.

«Аматор»: Поделись сомнениями с друзьями, полегчает сразу.

«Н»: Да вот получается, что окончательная схема «большого приемника» разъясняется в ходе нашей беседы как бы дважды. Разве нет?

«Спец»: Я все ждал, когда ты об этом спросишь. Аты как думаешь, почему?

«А»: Действительно, я тоже это заметил. Конечно, каждый раз мы рассматривали какой-то новый нюанс схемы, обращали внимание на какую-то новую, ранее не рассмотренную, особенность.

«С»: Все это так. Но не это самое главное. Основной смысл подобной подачи схемотехнических решений приемника заключается в следующем.

ВНИМАНИЕ: в окончательном виде ВСЯ ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ПРИЕМНИКА представлена В ВИДЕ СХЕМОТЕХНИЧЕСКИХ УЗЛОВ, каждый из которых реализован конструктивно в виде ЗАКОНЧЕННОЙ ПЕЧАТНОЙ ПЛАТЫ!

«Н»: Вот теперь я понял! Но в таком случае, где же чертежи этих печатных плат?

«С»: Да вот они, не волнуйся! А поскольку принципиальные электрические схемы «большого приемника» у нас все есть…

«А»: Причем достаточно детально рассмотренные…

«С»: …То поступим следующим образом. Представим ниже ВСЕ печатные платы в том порядке, в котором мы производили рассмотрение, соответствующих этим платам, схемотехнических узлов.

«Н»: Ну, тогда нам следует начать с печатной платы СЕЛЕКТОРА ДИАПАЗОНОВ!

«С»: Согласен. Вот она, вычерчиваем в масштабе один к одному. Приведем ее лицевую и обратную стороны (см. рис. 30.1).

Рис. 30.1. Печатная плата селектора диапазонов

«С»: Надеюсь, друзья, вам известно сентенция о том, что жизнь всегда преподносит нам сюрпризы?

«А»: Интригующее начало!.. А без них, без сюрпризов, то есть, обойтись никак невозможно? Ведь насколько я понимаю, вопрос касается конструкции «большого приемника»?

«С»: Ты всегда отличался замечательным умением ухватить самую суть!

Сюрприз заключается в том, что нам придется разместить аттенюатор на р-i-n-диоде и цепь АРУ-1 на одной и той же плате. Связано это, в первую очередь, с требованиями высокочастотной схемотехники. Между прочим, вы обратили внимание на то, КАК конструктивно выполнен р-i-n-диод КА509Б? Вас ничего не удивило?

«А»: Пока я не увидел р-i-n-диод, я полагал, что он внешне ничем не отличается от, например, КД522 или ГД508. Но я вижу перед собой очень своеобразную, КОАКСИАЛЬНУЮ конструкцию!

«С»: В том-то и дело! Для того, чтобы эффективность аттенюатора на р-i-n-диоде была максимальной, цепи, в которых он используется, должны быть конструктивно выполнены ПО ВСЕМ ПРАВИЛАМ ВЫСОКОЧАСТОТНОЙ ТЕХНИКИ! Это значит — длина сигнальных цепей — минимально возможная. А экранирование — максимально эффективное. А из этого следует практический вывод — диод КА509 и непосредственно связанные с ним компоненты должны располагаться на ОТДЕЛЬНОЙ печатной плате.

«Н»: Но тогда и цепь АРУ-1 нужно расположить поближе?

«С»: Это совершенно необязательно, но, тем не менее, желательно. Итак, печатная плата, включающая в себя аттенюатор и цепь АРУ-1, приведена на рис. 30.2.

Рис. 30.2. Печатная плата p-i-n-аттенюатора и АРУ-1

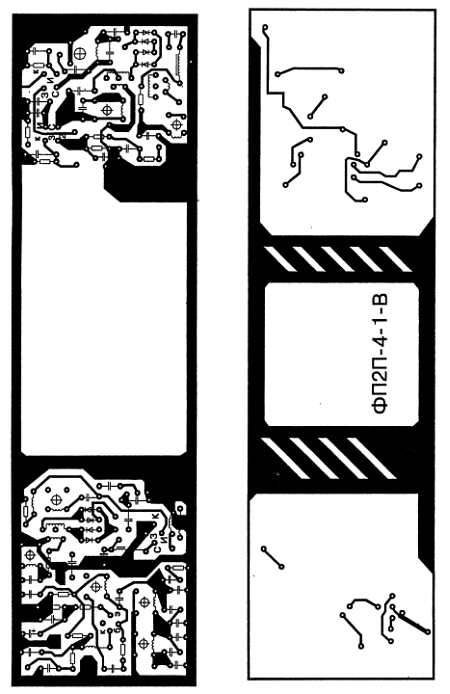

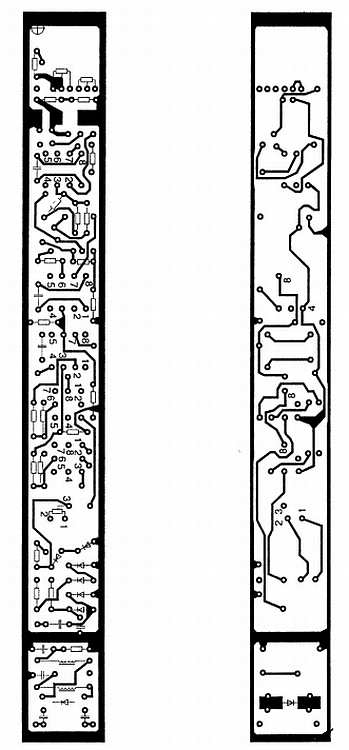

«С»: А теперь я хочу обратить ваше внимание на состав следующей платы, представленной на рис. 30.3. На ней расположены: заградительный фильтр на частоту 55,5 МГц; предварительный малошумящий широкополосный УВЧ; первый смеситель с диплексором; узкополосный малошумящий УПЧ1, в состав которого входит высокоселективный кварцевый фильтр ФП2П-4-1-В на частоте 55,5 МГц; второй смеситель с диплексором, настроенный на частоту 1,455 МГц. А также резонансный усилитель на jFET, вырабатывающий сигнал для АРУ-1.

Рис. 30.3. Печатная плата аттенюатора, входного фильтра УВЧ широкополосного, 1-го смесителя, УПЧ1 и 2-го смесителя

«А»: Я вижу на плате надпись «ФП2П-4-1-В». Это место для установки кварцевого фильтра?

«С»: Совершенно верно…

«Н»: Следующая плата — это ГПД (Генератор Плавного Диапазона)?

«С»: Да, вот она, представлена на рис. 30.4.

Рис. 30.4. Печатная плата генератора плавного диапазона

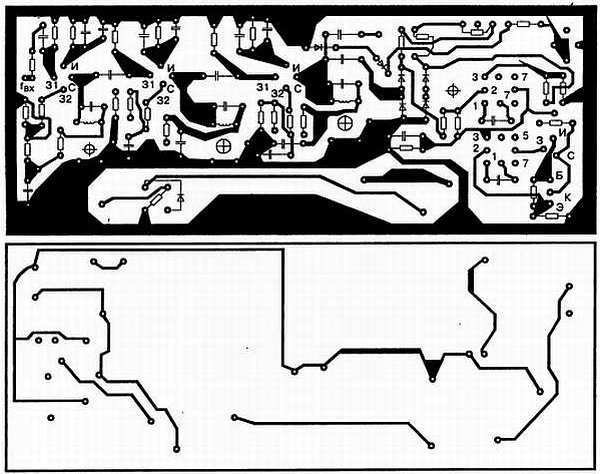

«А»: А теперь следующая по списку плата усилителя второй промежуточной частоты (УПЧ-2) и его цепь АРУ-2.

«С»: Так и есть. Заметьте, они размещаются на одной плате, представленной на рис. 30.5.

Рис. 30.5. Печатная плата УПЧ2 и АРУ-2

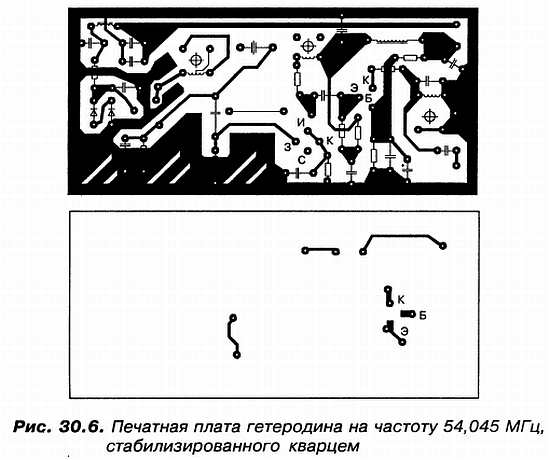

«А»: Теперь пришла очередь платы гетеродина на частоту 54,045 МГц, стабилизированного кварцем.

«С»: Которая и представлена на рис. 30.6.

«Н»: Поскольку схема АРУ-1 уже нашла себе законное место на плате рис. 30.2., то следующая плата — это тот самый прецизионный стабилизатор-преобразователь для питания варикапов?

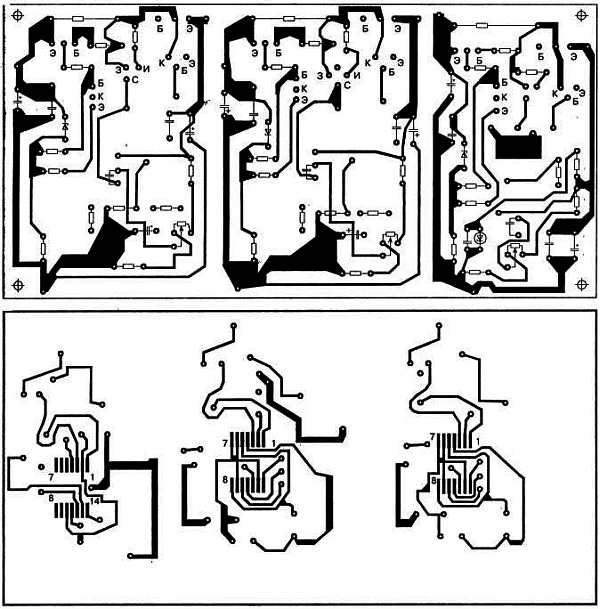

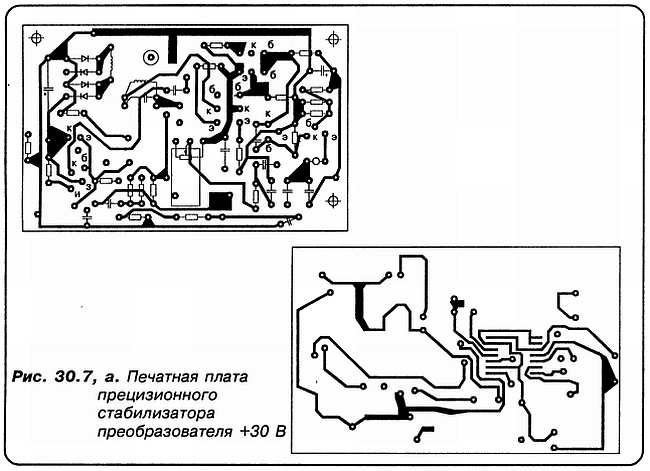

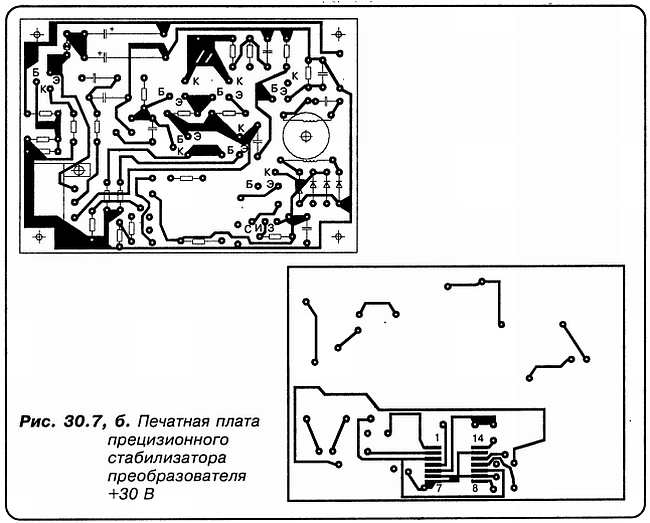

«С»: Да, безусловно. Советую вам, кстати, использовать эту плату не только для «большого приемника» но и в других случаях. Например, для «учебно-тренировочного» приемника. И вообще в схемах основанных на применении варикапов. Вот эта плата, представлена на рис. 30.7, а. И ее аналог на рис. 30.7, б.

«А»: Теперь представим печатную плату детектора и УМЗЧ?

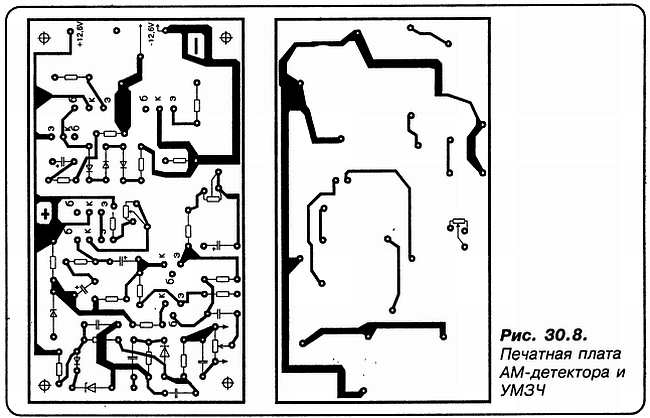

«С»: Если вы решите применить в этом качестве принципиальную электрическую схему этого узла, которую мы ранее и рассмотрели, то вот она — рис. 30.8.

«Н»: Следующая по списку печатная плата содержит сразу три стабилизатора напряжения?

«С»: Как это и представлено на схеме. Напомним, эти три СН выдают: + 12,6 В; -12,6 В; +7,5 В. Печатная плата этого узла представлена на рис. 30.9.

Рис. 30.9. Печатная плата стабилизаторов напряжения: +12,6 В; -12,6 В и +7,5 В

«А»: Теперь пришла очередь ЦОУ (цифрового отсчетного устройства)?

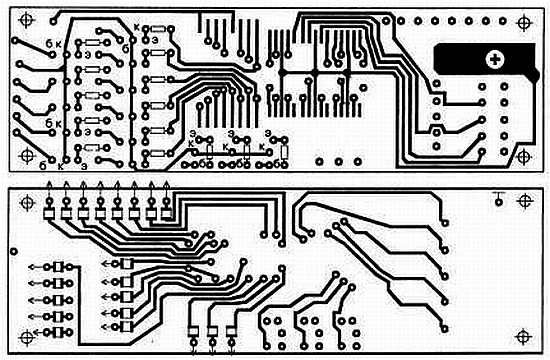

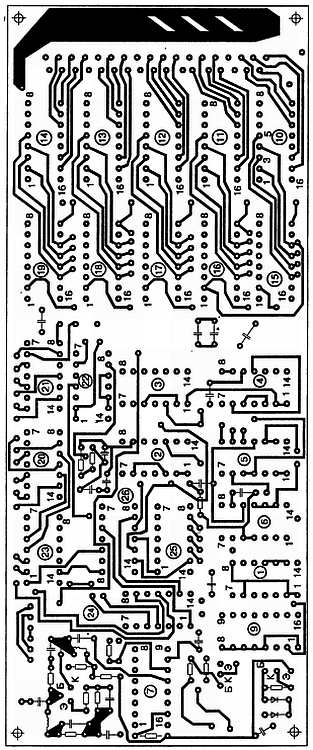

«С»: Да, печатная плата ЦОУ представлена на рис. 30.10.

Рис. 30.10. Печатная плата ЦОУ — плата универсальной цифровой шкалы (лицевая сторона)

Рис. 30.10. Печатная плата ЦОУ — плата универсальной цифровой шкалы (оборотная сторона)

«Н»: А как же печатная плата цифрового индикатора на пять знакомест?

«С»: Не волнуйся, не забыли и ее. Вот она — представлена на рис. 30.11.

Рис. 30.11. Печатная плата цифрового индикатора на пять знакомест

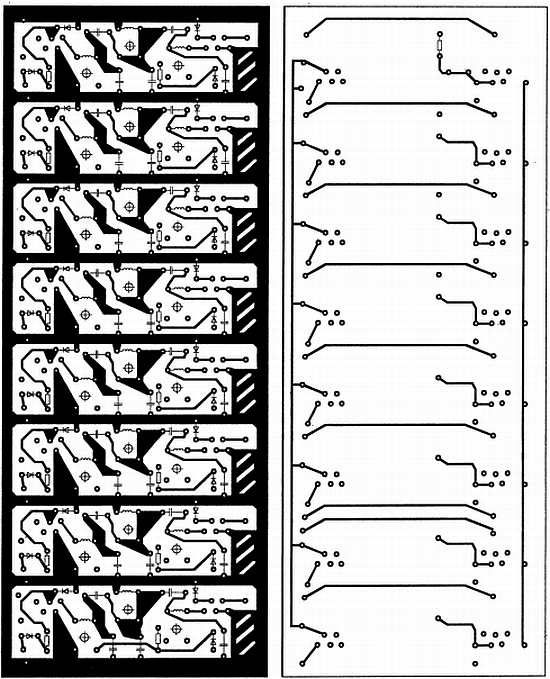

«А»: Осталась еще одна плата, а именно — резисторный делитель для точной регулировки пределов напряжений, подаваемых на многооборотный резистор ППМЛ-1-22к, в каждом из восьми поддиапазонов.

«С»: Да вот же она, показана на рис. 30.12.

Рис. 30.12. Печатная плата делителя напряжений для многообмоточного резистора ППМЛ-1-22к

«Н»: Что еще следует особо упомянуть?

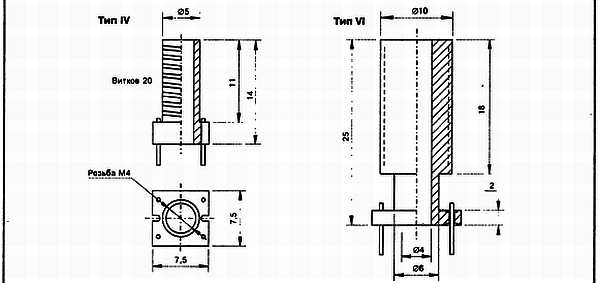

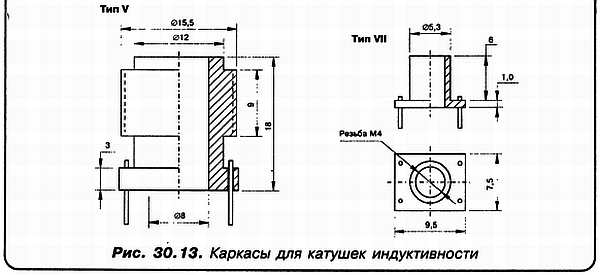

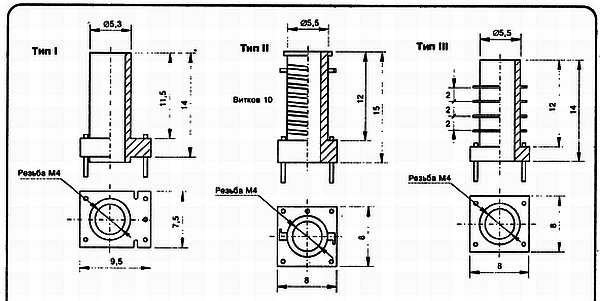

«С»: Это, прежде всего, конструкции каркасов для катушек индуктивности, которые применяются как в «большом приемнике», так и в «учебно-тренировочном». Поэтому приведем внешний вид этих каркасов на рис. 30.13.

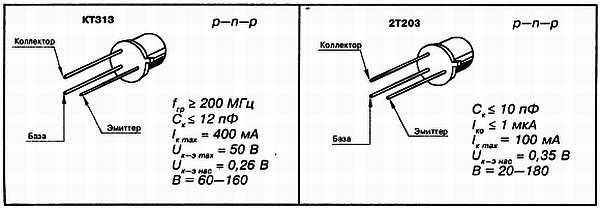

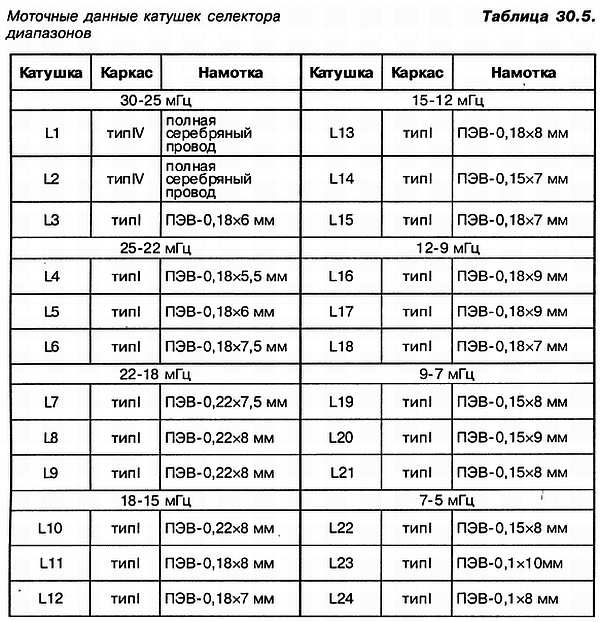

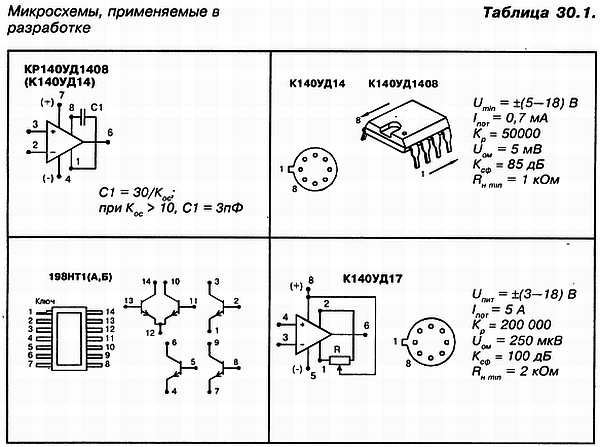

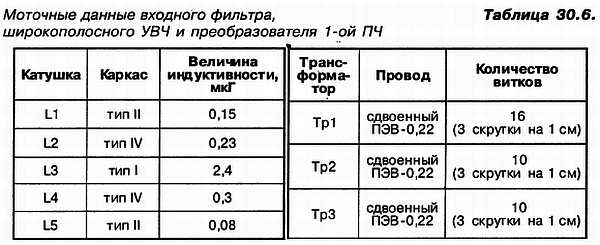

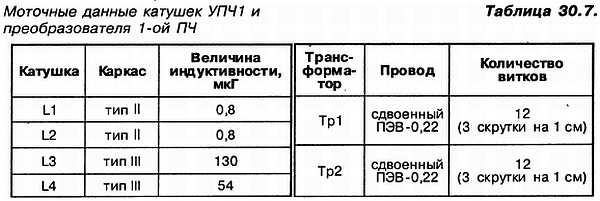

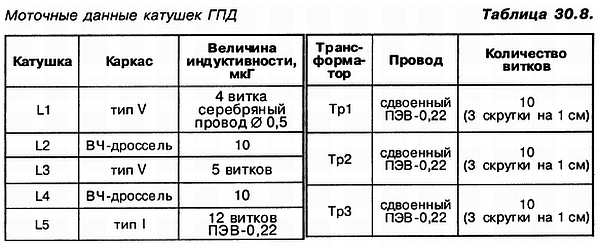

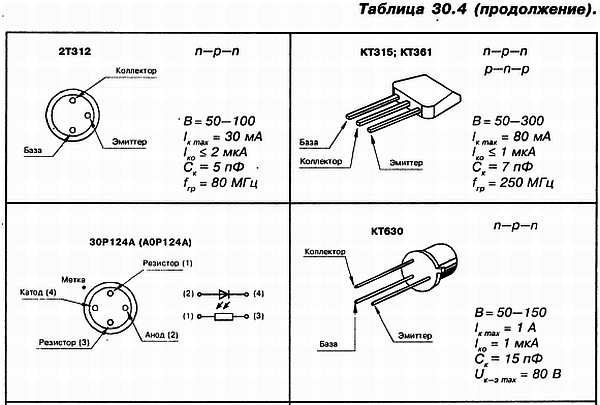

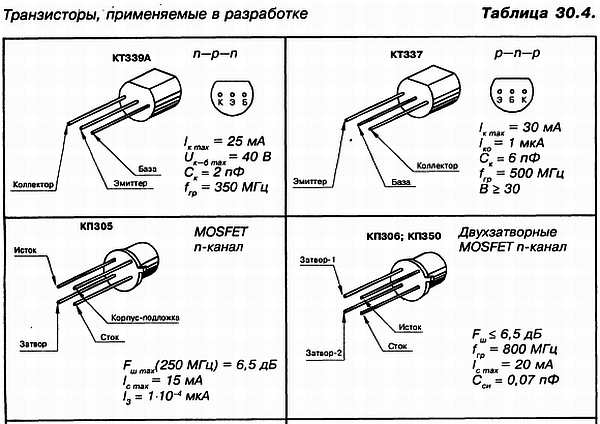

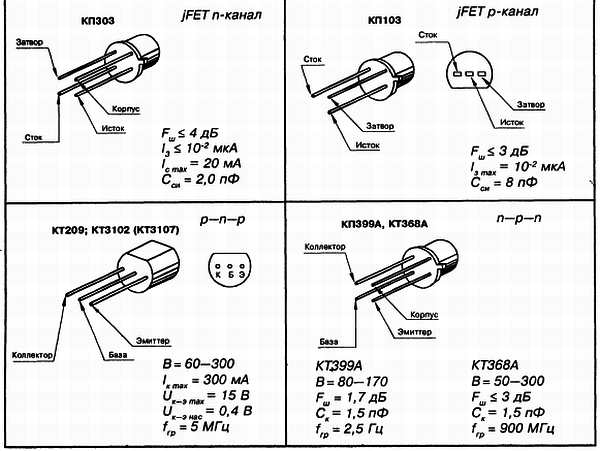

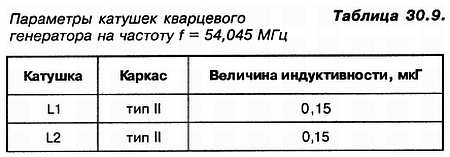

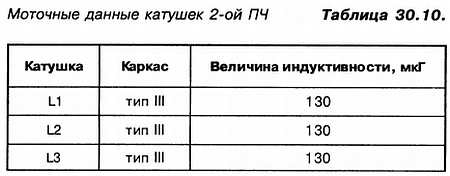

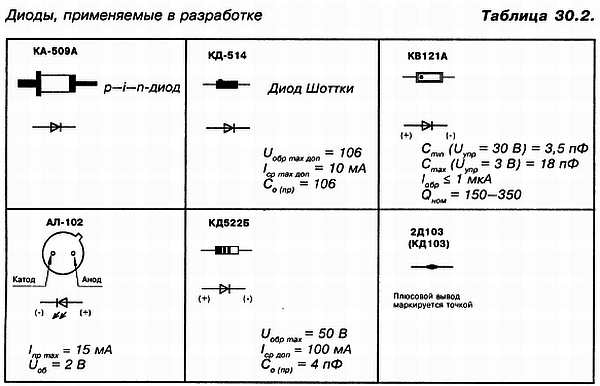

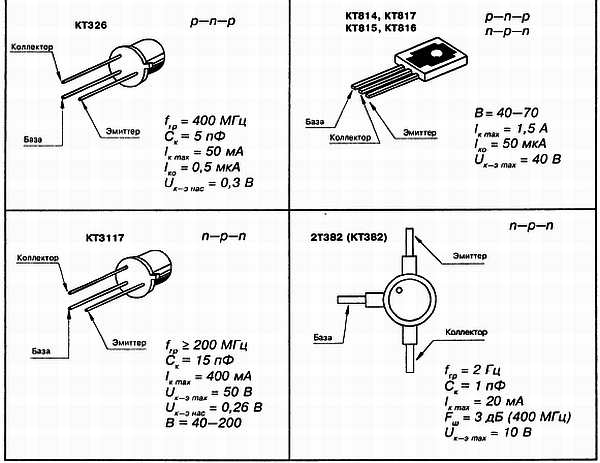

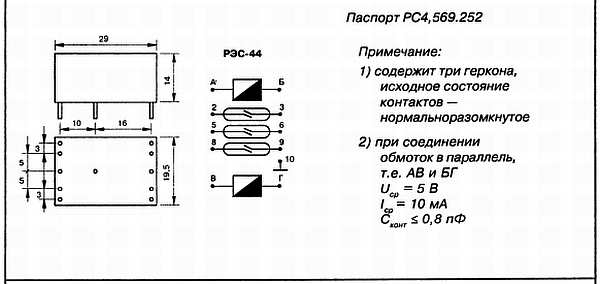

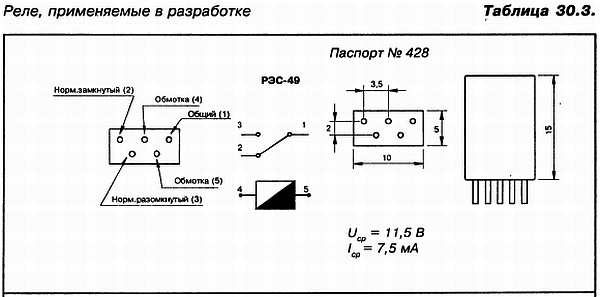

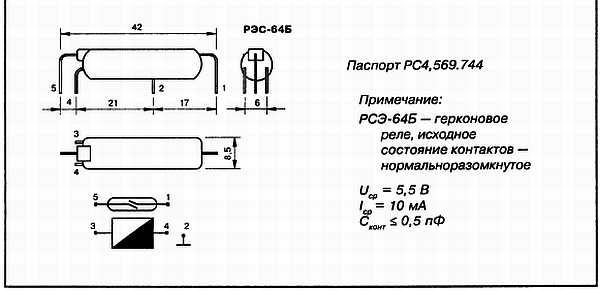

«А»: А вот теперь самое время привести небольшой справочник, включающий в себя основные характеристики комплектующих, применяемых в нашем приемнике (табл. 30.1—30.10).

«С»: Да будет так!…

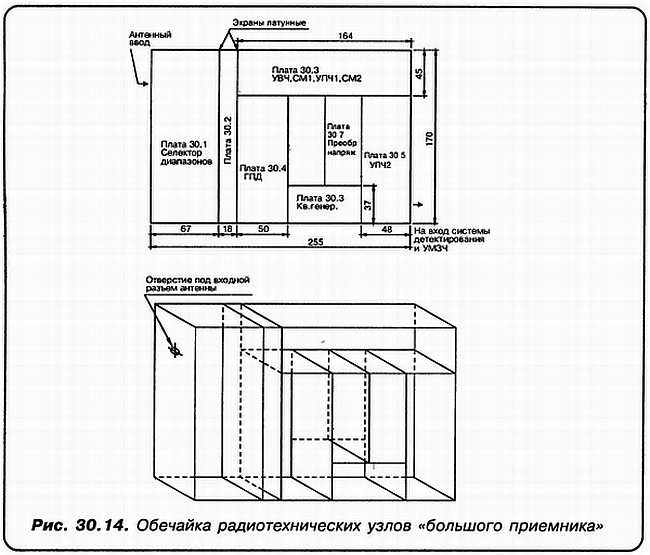

«С»: И последнее. Я долго ожидал этого вопроса, друзья мои, но так и не дождался. А между тем сама конфигурация печатных плат, особенно это касается высокочастотной части, далеко не случайна. Потому что все они предназначены для определенной конструкции высокочастотной обечайки. Вот ее габариты и пример размещения печатных плат (рис. 30.14).

КОНЕЦ ТРЕТЬЕЙ ЧАСТИ
