5.2. Предварительный усилитель для динамического микрофона

Daniel Kalivoda [12]

Для подключения динамического микрофона к звуковоспроизводящей аппаратуре можно использовать простой предварительный усилитель, принципиальная схема которого приведена на рис. 15.

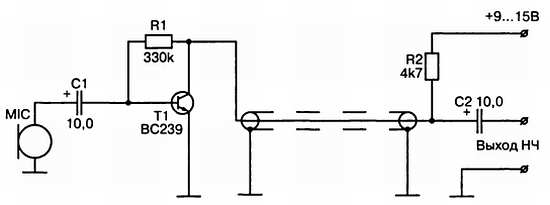

Рис. 15. Принципиальная схема предварительного усилителя для динамического микрофона

Коэффициент усиления данной конструкции, выполненной на транзисторе Т1, составляет более 10. Этот транзистор вместе с резистором R1 и разделительным конденсатором С1 размещаются непосредственно в корпусе микрофона. Рабочий ток транзистора Т1 выбран равным примерно 0,7 мА, чем обеспечивается компромисс между минимальным уровнем шумов и динамическим диапазоном сигнала. Нагрузочный резистор R2 впаивается на другом конце кабеля, используемого для подключения микрофона к усилителю низкой частоты.

Напряжение питания величиной от 9 до 15 В можно подавать от цепи питания предварительного усилителя этого УНЧ.

Необходимо отметить, что питающее напряжение предварительного усилителя динамического микрофона должно быть хорошо стабилизировано, при необходимости можно использовать и батарейку, которая при токе 1 мА, потребляемом данным устройством, может обеспечить до 100 часов его непрерывной работы. Регулировка предварительного усилителя заключается в установке на резисторе R2 напряжения около 3 В с помощью подбора величины сопротивления резистора R1. Подбором величин резисторов R1 и R2 можно установить рабочую точку транзистора Т1, если будет применен транзистор другого типа.
