2.1. FM-радиомикрофон

Zdeněk Hájek [4]

Простой радиомикрофон предназначен для передачи аудиосигналов на небольшое расстояние.

Эта конструкция, принципиальная схема которой приведена на рис. 5, имеет минимум деталей и обеспечивает передачу сигнала на дальность в несколько десятков метров даже в зданиях, стены которых выполнены из железобетона.

В отличие от других подобных устройств, в предлагаемом радиомикрофоне после микрофона не устанавливается низкочастотный усилительный каскад с варикапом, используемым в качестве модулятора. В данной конструкции частотная модуляция сигнала обеспечивается с помощью изменения рабочей точки транзистора генераторного каскада.

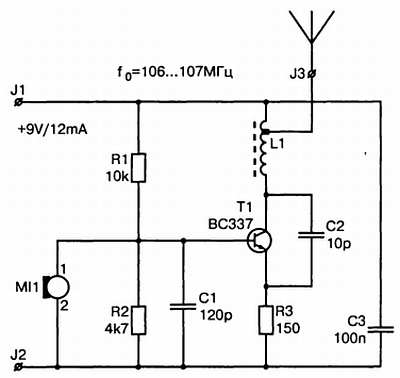

Рис. 5. Принципиальная схема FM-радиомикрофона

Подбором величин сопротивлений резисторов R1 и R2 рабочая точка транзистора Т1 выбрана так, что обеспечивается генерация несущей частоты в пределах 106–107 МГц. Катушка L1 наматывается на сердечнике диаметром 5 мм и содержит 5 витков медного посеребренного или просто луженого провода диаметром 0,8 мм. Длина катушки должна составлять около 8 мм. Вывод антенны припаивается между первым и вторым витками, считая от верхнего края катушки.

Выбранная рабочая частота генератора должна находиться в верхней части FM-диапазона. Ее точное значение должно устанавливаться вращением сердечника катушки L1. В качестве антенны можно использовать отрезок медного провода диаметром 1 мм и длиной 30 см.

Для питания радиомикрофона можно использовать батарейку или аккумулятор напряжением 9 В. Ток, потребляемый устройством, не превышает 12 мА. Прием сигналов данного радиомикрофона осуществляет любой вещательный радиоприемник, имеющий FM-диапазон.
