Единицы измерения и обозначения

Физические величины и их единицы измерения по умолчанию

□ I — ток, ампер (А)

□ U — напряжение, вольт (В, V)

□ R — электрическое сопротивление, ом (Ом, Ohm)

□ Е — энергия, джоуль (Дж)

□ N, Р — электрическая мощность, ватт (Вт, W)

□ W — тепловая мощность, ватт (Вт, W)

□ С — электрическая емкость, микрофарада (мкФ, μF)

□ Q — заряд, кулон (Кл)

□ t — время, секунда (с)

□ T, Θ — температура, градус Цельсия (°С)

□ L — длина, метр (м)

□ S — площадь (м²)

□ ρ — удельное сопротивление (ом·м/мм²)

Примечание

Все наименования единиц измерения, которые названы по фамилиям ученых, в сокращении пишутся с большой буквы (вольт — В, ом — Ом, ватт — Вт, ампер — А), а все остальные — с маленькой (секунда — с, метр — м).

Приставки и множители для образования десятичных кратных и дольных единиц

Некоторые буквенные обозначения в электрических схемах

□ R — резистор

□ С — конденсатор

□ VT — транзистор

□ VD — диод

□ Н — цифровой индикатор

□ К — тумблер, кнопка

□ Р — реле

□ DA — аналоговая микросхема

□ DD — цифровая микросхема

□ D — микросхема, содержащая аналоговые и цифровые узлы

□ Q — кварцевый резонатор

□ L — лампа (газоразрядная или накаливания)

Некоторые символические обозначения в электрических схемах

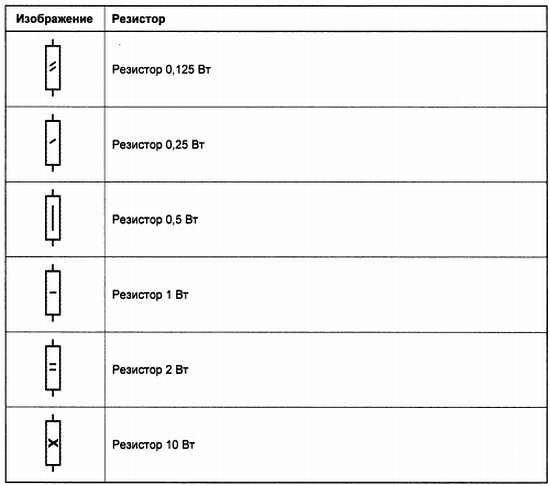

Символические обозначения мощности резисторов на схемах
