ГЛАВА 7 Ошеломляющее разнообразие электронного мира

Реле, стабилитроны, светодиоды…

Нет такой пустыни, где бы птица не могла пролететь над головой, где бы рыба не могла вынырнуть из воды, где бы кролик не мог выскочить из своей норки А мне кажется, что и птицы, и рыбы, и кролики — все стали шпионами кардинала.

А. Дюма. Три мушкетера

Полупроводниковая промышленность выпускает очень много типов электронных приборов. В этой главе мы подробно рассмотрим только основные, самые широко употребляемые их разновидности. По ходу изложения нам будут встречаться и другие приборы, имеющие более узкий спектр применения, и необходимые пояснения будут даны в соответствующих главах. Все эти компоненты, вместе с диодами и транзисторами, в отличие от интегральных микросхем, называют еще дискретными, а основанную на их использовании схемотехнику — дискретной схемотехникой. Не следует думать, что последняя, в связи с дешевизной микросхем, полностью вышла из моды: во-первых, многие узлы современных схем все равно делают на дискретных компонентах, во-вторых, как ни странно, иногда только использование дискретной схемотехники позволяет достичь наивысшего качества — типичным примером служат высококачественные звуковые усилители мощности.

Электромагнитные реле

Конечно, выдающийся американский физик Джозеф Генри, помогая художнику Самюэлю Морзе в постройке телеграфа, и не думал ни о какой электронике, которая потом завоюет мир. Электромагнитное реле он изобрел даже не в рамках фундаментальной науки, которая, как известно, есть способ познания мира и чурается практики, а просто, чтобы «помочь товарищу», который, впрочем, наверняка платил неплохие деньги.

Так это было или иначе — важно, что электромагнитное реле стало одним из самых главных технологических изобретений XIX века. По популярности ему не затмить, конечно, электрического освещения, электрогенератора и электродвигателя, телеграфа, телефона и прочих достижений «века электричества», но факт, что именно этот не очень известный широкой публике приборчик еще недавно был одним из важнейших компонентов любой электрической системы и широко используется до сих пор.

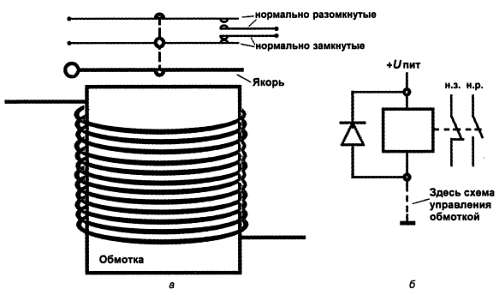

Рис. 7.1. Схематическое устройство (а) и рекомендуемая схема включения (б) электромагнитного реле

Реле стало первым в истории — задолго до ламп и транзисторов — усилителем электрических сигналов. С помощью реле напрямую не усилить предвыборную речь кандидата в президенты, но если ее, по современной моде, закодировать нулями-единицами, то реле справится с такой задачей в принципе ничуть не хуже любого другого устройства, — именно на этом свойстве было основано его применение в телеграфе Морзе.

Конечно, быстродействие реле, как ключевого элемента, оставляет желать лучшего — даже о килогерцах здесь речь не идет, обычная скорость срабатывания для самых малогабаритных и быстродействующих реле составляет десятки миллисекунд, что соответствует частотам в десятки герц. Но в режиме быстрого переключения реле использовать и не надо, для этого существуют другие электронные компоненты. Реле применяют там, где нужно надежно коммутировать нагрузку с минимальными потерями в контакте. Огромным преимуществом реле является не только полная изоляция между входом и выходом (как говорят, гальваническая развязка), но и низкое сопротивление контактов. По этой причине их в наше время используют, например, для коммутации в измерительных схемах, где очень важно, чтобы сопротивление измерительных цепей было минимальным и стабильным.

Учтите, что указываемые в справочниках параметры контактов (типа «переходное сопротивление не более 1 Ом») обычно сильно завышены, они рассчитаны на наихудший случай.

На рис. 7.1, а схематически изображено устройство простейшего электромагнитного реле. Любое реле — независимо от конструкции — обязательно содержит три главных компонента: обмотку, якорь и контакты. Исключение составляют так называемые герконовые[11] реле, у которых якорем служат сами контакты. Обмотка представляет собой катушку индуктивности (соленоид), около которой (или в которой) при подаче тока перемещается якорь, выполненный из ферромагнитного материала. Теорию этого процесса излагать слишком долго, да к тому же она не нужна для практических целей. Важно понимать, что при подаче переменного или постоянного тока якорь перемещается и через тягу из изолирующего материала (на рис. 7.1, а она показана пунктиром) приводит к перемещению подпружиненных контактов, которые замыкаются (если были «нормально разомкнутыми») или размыкаются (если были «нормально замкнутыми»).

Также используется и вариант «перекидных» контактов, в которых присутствует центральный общий подпружиненный контакт, в нормальном положении замкнутый с одним из соседних, а при подаче тока перекидывающийся к другому. Если ток через обмотку снимается, то все возвращается в исходное состояние. Большинство типов реле содержит не одну, а несколько групп таких контактов, управляемых одним якорем. Это можно увидеть на рис. 7.2, где представлены некоторые типы реле.

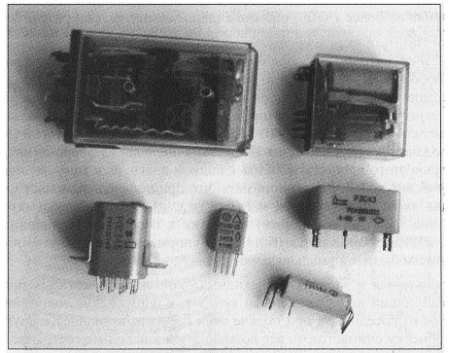

Рис. 7.2. Некоторые разновидности электромагнитных реле

Разумеется, вокруг этого базового принципа работы за много лет были накручены различные «прибамбасы»: так, существуют реле, которые при каждой подаче импульса тока перебрасываются в противоположное положение (пускатели), реле, контакт в которых может иметь три положения (трехпозиционные: замкнутонейтраль-замкнуто) и т. п., но мы не будем их рассматривать, потому что большинство функций таких специализированных реле давно выполняют логические микросхемы. Мало того, вместо электромагнитных реле во многих случаях (но не во всех!) лучше использовать оптоэлектронные (твердотельные) реле — принцип тот же, но нет никаких соленоидов и движущихся частей. Их мы кратко рассмотрим далее, а пока изучим важнейшие характеристики обычных реле — они мало меняются даже с переходом к твердотельной электронике.

В обычных реле (кроме так называемых поляризованных) эффект не зависит от направления тока в обмотках, но все-таки некоторая разница в конструкции у реле, специально предназначенных для работы на переменном токе, имеется. Мы будем заниматься только реле постоянного тока (т. е. такими, обмотки которых работают от постоянного тока, хотя коммутировать они могут любой сигнал), потому углубляться в этот вопрос не станем.

В справочниках приводится либо величина тока через обмотку, либо величина рабочего напряжения, что равнозначно, потому что величина сопротивления обмотки тоже всегда приводится. Обычно конкретные типы реле имеют разновидности с разными сопротивлениями обмоток (это определяется так называемым паспортом реле).

Главный недостаток электромагнитных реле в сравнении с полупроводниковыми устройствами — то, что энергетический порог, с которого начинается управление обмотками, весьма велик. Все же токи в 30–50 мА при напряжениях 5-30 В, т. е. мощности порядка ватта (и это для малогабаритных реле, для реле покрупнее нужна еще большая мощность), — запредельны для современной электроники и являются слишком большой роскошью, если требуется всего только включить нагрузку в виде лампочки. А вот когда необходимо от маломощного сигнала включить, например, мощный нагреватель — тут реле оказываются вне конкуренции. В большинстве современных бытовых нагревательных приборов (в калориферах, электродуховках, хлебопечках и пр.), по моим наблюдениям, для включения-отключения мощного нагревателя применяют именно электромагнитные реле, а не бесконтактные выключатели — так надежнее, дешевле и, к тому же, уровень электромагнитных помех оказывается гораздо ниже.

* * *

Заметки на полях

Кстати, а как определить напряжение срабатывания незнакомого реле, если справочника нет под рукой? Это несложно, только надо иметь регулируемый источник питания. Найдите с помощью тестера выводы обмотки (она имеет обычно сопротивление от десятков ом до нескольких килоом, а если реле в прозрачном корпусе, то найти ее можно просто визуально) и подключите обмотку к источнику. Найдите нормально замкнутые контакты (прозвонкой) и подключите к ним тестер. Выведите источник на минимальное напряжение, включите его, а затем постепенно добавляйте напряжение.

Вместо подключения тестера можно просто поднести реле к уху, но если оно малогабаритное и, тем более, герконовое, то щелчок при срабатывании можно и не услышать. Отметьте значение напряжения, когда реле сработает, а затем умножьте его на полтора — это и будет приблизительное значение номинального напряжения срабатывания.

* * *

Другим недостатком реле, как нагрузки для полупроводниковых приборов, является то, что его обмотка представляет собой индуктивность. Для постоянного тока это просто сопротивление, но в момент переключения, как описано в главе 5, на обмотке реле возникает импульс напряжения (по полярности он противоположен направлению изменения тока в обмотке). Если индуктивность обмотки велика, а ее собственное (активное) сопротивление мало, то импульс этот может вывести из строя коммутирующий прибор (например, транзистор) и в любом случае создает сильные помехи остальным элементам схемы по шине питания. Поэтому при стандартном включении реле всегда рекомендуется включать параллельно его обмотке диод (даже если коммутация происходит не от полупроводниковых источников, а от таких же реле) — в таком направлении, чтобы в статическом режиме, когда все успокоилось, диод этот тока не пропускал (см. рис. 7.1, б). Тогда выброс напряжения ограничивается уровнем напряжения на открытом диоде, т. е. 0,6 В.

Следует учитывать еще одну особенность электромагнитных реле. Ток (напряжение) срабатывания у них намного превышает ток (напряжение) отпускания — так, если в характеристиках указано, что номинальное напряжение реле составляет 27 В, то при этом напряжении гарантируется замыкание нормально разомкнутых до этого контактов. Но совершенно необязательно выдерживать это напряжение длительное время — так, 27-вольтовые реле спокойно могут удерживать контакты в замкнутом состоянии вплоть до того момента, пока напряжение на их обмотке не снизится до 8-10 вольт. Подобный гистерезис — очень удобное свойство электромагнитных реле, которое позволяет избежать дребезга при срабатывании-отключении и даже сэкономить энергию при работе с ними. Например, на рис. 7.3, а приведена схема управления реле, которое в начальный момент времени подает на него нужное номинальное напряжение для срабатывания, а затем неограниченное время удерживает реле в сработавшем состоянии при пониженной величине тока через обмотку.

На рис. 7.3 также приведены еще две классические схемы. Схема на рис. 7.3, б называется схемой самоблокировки (после нажатия кнопки «Пуск» ее можно отпустить, и реле останется замкнутым — блокируется) и очень часто применяется в управлении различными мощными устройствами — например, электродвигателями станков или насосов. Мощные реле-пускатели для таких двигателей имеют даже специальную отдельную пару маломощных контактов, предназначенную для осуществления самоблокировки. В этих случаях ток через стандартные кнопки «Пуск» и «Стоп» не превышает тока через обмотку пускателя (который составляет несколько десятков или сотен миллиампер), в то время, как мощность разрываемой цепи может составлять многие киловатты, притом это может быть трехфазная цепь со всякими дополнительными неприятностями вроде огромных индуктивностей обмоток мощных двигателей.

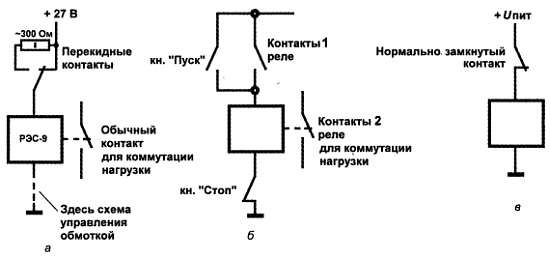

Рис. 7.3. Некоторые схемы включения реле:

_{а — со снижением напряжения удержания; б — схема самоблокировки с кнопками «Пуск» и «Стоп», в — схема классического электромеханического звонка}

Другая схема (рис. 7.3, в) скорее забавна и представляет собой дань прошлому, когда никакой электроники не существовало. Это схема простейшего электрического звонка, который может быть реализован на любом реле. Оно и само по себе при подключении по этой схеме задребезжит (правда, звук может быть самым разным, в зависимости от быстродействия и размеров реле, потому лучше употребить слово «зазуммерит»), но в обычном звонке якорь еще связывают со специальной тягой, которая в процессе работы стучит по металлической чашке, формируя звуковой сигнал. Есть и более простая конструкция электромеханического звонка, когда на обмотку реле просто подают переменное напряжение, от чего якорь вибрирует с его частотой (так устроены, например, звонки старинных телефонов с крутящимся диском), но нас тут интересует именно классическая схема, потому что в ней в чистом виде реализован другой основополагающий принцип электроники, так или иначе присутствующий в любых генераторах колебаний, — принцип положительной обратной связи. Якорь в первый момент притягивается — питание размыкается — якорь отпускает — питание замыкается — якорь притягивается и т. д. Частота генерируемых колебаний зависит исключительно от механической инерции деталей реле.

Стабилитроны

Стабилитрон представляет собой обычный диод с вольт-амперной характеристикой, подобной показанной на рис. 6.1, за одним исключением — при превышении некоторого обратного напряжения (индивидуального для каждого типа стабилитрона) он обратимо пробивается и начинает работать как очень малое сопротивление, при этом уровень напряжения сохраняется. Это можно представить себе, как если бы обычное прямое падение напряжения, составляющее 0,6 В, увеличилось вдруг до большой величины. Стоит только снизить напряжение ниже оговоренного — стабилитрон опять запирается и больше не участвует в работе схемы. Напряжения стабилизации могут быть самыми разными — от 2 до 300 В. Учтите, что тепловая мощность, равная произведению тока через стабилитрон на его напряжение стабилизации, выделяется на нем самом, поэтому чем выше напряжение стабилизации, тем ниже допустимый ток. В характеристиках также указывается обычно минимально допустимое значение тока, при котором стабилитрон еще «держит» нужное напряжение.

Удобно использовать двусторонние стабилитроны (которые представляют собой два обычных, соединенных анодами) для того, чтобы и в положительном и в отрицательном направлении включения характеристики были бы симметричны. Вольт-амперная характеристика такого двустороннего стабилитрона (типа КС170) показана на рис. 7.4. Отметьте, что характеристика в области пробоя все же имеет некоторый наклон — т. е. при возрастании тока через прибор напряжение на нем не остается строго постоянным, а растет (это называется дифференциальным сопротивлением). К тому же напряжение стабилизации меняется с температурой.

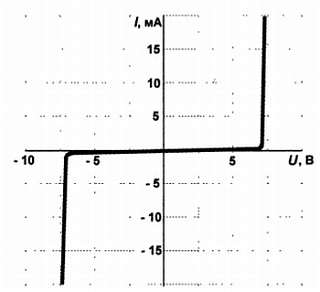

Рис. 7.4. Вольт-амперная характеристика двустороннего стабилитрона

Кстати, простейший стабилитрон — это обычный диод, включенный в прямом направлении, и их часто употребляют в таком качестве. Напряжение стабилизации составит при этом, естественно, 0,6 В (для его увеличения можно включить последовательно два и более диодов). Как видно из вольт-амперной характеристики диода (см. рис. 6.1), стабильность пресловутого напряжения 0,6 В оставляет желать лучшего (зависит и от тока, и от температуры), но во многих случаях особой стабильности и не требуется.

На рис. 7.5 приведена схема ограничителя напряжения на двух диодах (если требуется более высокое напряжение ограничения, их можно заменить на стабилитроны или на один двусторонний стабилитрон). Эту схему удобно применять, например, для защиты высокоомного входа микрофонного усилителя — нормальное напряжение с микрофона составляет несколько милливольт, и диоды никак не влияют на работу схемы, поскольку таким маленьким напряжением не открываются. Но если микрофон присоединен через длинный кабель, то на входе могут создаваться помехи от промышленного оборудования, от поднесенного к неподключенному входу пальца, или, скажем, от грозовых разрядов, которые сильно превышают указанные милливольты и могут вывести из строя каскады усилителя. В приведенной схеме такие помехи любой полярности замыкаются через диоды, и входное напряжение не может превысить 0,6–0,7 В ни при каких условиях.

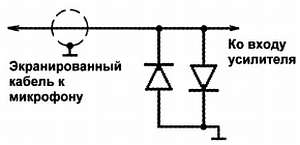

Рис. 7.5. Схема для защиты входа микрофонного усилителя

У внимательного читателя может возникнуть вопрос — ведь согласно вольт-амперной характеристике и стабилитрона, и диода ток при превышении соответствующего напряжения растет очень быстро, так не сгорят ли эти входные диоды при наличии высоковольтной помехи? Ответ прост — энергия помехи обычно очень мала, поэтому ток хоть и может быть достаточно велик, но действует на протяжении очень короткого промежутка времени, а такое воздействие и диоды, и стабилитроны выдерживают без последствий.

Стабилитроны в чистом виде хороши в качестве ограничителей напряжения, а для формирования действительно стабильного напряжения (например, опорного для АЦП и ЦАП) следует применять специальные меры для стабилизации тока через стабилитрон и одновременно обращать внимание на стабильность его температурных характеристик. Хотя и существуют специальные прецизионные стабилитроны, но все же, если вам нужен действительно качественный результат, то лучше применять интегральные стабилизаторы, которые дают на выходе гораздо более стабильное напряжение. Например, интегральный стабилизатор типа МАХ873, который в диапазоне 4-30 В на входе дает на выходе ровно 2,5 В, обладает еще и весьма высокой стабильностью — если даже положить на него паяльник (тем самым нагрев его градусов до 250), то напряжение на выходе этого стабилизатора и не шелохнется. В современной интегральной технике обычно источники опорного напряжения встраивают прямо в нужные микросхемы, но часто предусматривают вход и внешнего такого источника, потому что вы всегда можете захотеть изобрести что-нибудь получше.

Оптоэлектроника и светодиоды

Очень многие физические процессы обратимы. Типичный пример — если пластинка кварца изгибается под действием электрического поля, то можно предположить, что принудительное изгибание пластинки приведет к возникновению зарядов на ее концах. Так и происходит в действительности, и этот эффект лежит в основе устройства кварцевых резонаторов для реализации высокоточных генераторов частоты (см. главу 16), Не давало покоя физикам и одно из первых обнаруженных свойств полупроводникового p-n-перехода — зависимость его проводимости от освещения. Этот эффект немедленно стал широко использоваться в различных датчиках освещенности (фотосопротивлениях, фотодиодах, фототранзисторах), которые пришли на замену хоть и весьма чувствительным, но крайне неудобным для широкого применения вакуумным фотоэлементам и фотоумножителям. Затем вырос целый класс устройств — оптоэлектронные приборы.

* * *

Заметки на полях

Кстати, любой полупроводниковый диод в стеклянном корпусе является неплохим датчиком освещенности, его обратный ток сильно зависит от наличия света, — особенно этим отличаются старые германиевые диоды (например, Д2 или Д9). Можете попробовать поэкспериментировать, только не забывайте, что, во-первых, сам этот ток очень мал (обратное сопротивление диода весьма велико), что потребует хороших высокоомных усилителей, а во-вторых, от температуры этот обратный ток зависит еще больше, чем от света.

Оптоэлектроника

В оптоэлектронных приборах (оптронах) через светодиод (обычно инфракрасный, о них мы поговорим позже) пропускается зажигающий его ток, в результате чего в воспринимающем p-n-переходе фотодиода или фототранзистора ток резко возрастает. Между входным светодиодом и выходом при этом имеется прозрачная изолирующая прокладка, которая позволяет гальванически развязать выводы входа и выхода.

Самый простой вариант такого прибора — диодная оптопара (рис. 7.6), которая обычно служит для электрически изолированной передачи линейных сигналов (например, звуковых колебаний или уровней постоянного тока в регулирующих устройствах). В ней обратный ток (I_вых) приемного диода линейно зависит от управляющего тока через светодиод (I_упр). Обратите внимание, что рабочая полярность у фотодиода обратная, чем у обычного диода, поэтому у таких компонентов, если они выпускаются в отдельном корпусе, плюсом помечен катод, а не анод.

Рис. 7.6. Диодная оптопара

Один из главных параметров оптопар — коэффициент передачи по току К_п. Это величина, равная отношению выходного тока приемника оптопары (за вычетом темнового тока) при определенном напряжении на выходе, к входному току. Он характеризует чувствительность оптопары. Диодные оптопары (АОД101, АОД130), подобные показанной на рис. 7.6, имеют высокое быстродействие (типовое время нарастания сигнала — десятки наносекунд), но небольшой Кп, порядка единицы и даже меньше. Их основное назначение — преобразование линейных аналоговых сигналов. У транзисторных оптопар, в которых приемником служит фототранзистор, К_п намного больше (порядка сотен), зато быстродействие гораздо ниже, типичная транзисторная оптопара (АОТ110, TLP521) может работать с прямоугольными сигналами на частотах не выше 10 кГц. При этом для обеспечения достаточного быстродействия входные токи таких оптопар должны составлять порядка 10 мА и более, а коллекторное сопротивление — не превышать сотен ом.

* * *

Подробности

При выборе оптопар стоит также учесть, что многие отечественные оптопары имеют низкую стойкость изоляции (предельное напряжение 100–200 В), причем в справочниках приводятся противоречивые данные. Диодная оптопара АОД130 выдерживает не менее 1500 В между входом и выходом и заведомо годится для работы с сетевым напряжением, а вот популярная АОД101 с допустимым напряжением 100 В — увы, нет. Импортные оптопары имеют допустимое напряжение изоляции не менее единиц киловольт, т. е. подходят для работы с сетевым напряжением без оговорок.

* * *

Если требуется обеспечить гальваническую развязку при передаче прямоугольных импульсов с достаточным быстродействием, то можно воспользоваться более сложными по конструкции оптопарами. Так, одноканальные 6N135/136 или двух-канальная HCPL-0560 (специально предназначенная для интерфейса RS-232) с диодом в качестве приемника и дополнительным усилительным транзистором обеспечат; передачу импульсов до 1 МГц, более чувствительная 6N139 с дарлингтоновским транзистором — до 100кГц. Специализированная оптопара TLP558 с логическим; элементом на выходе может обеспечить скорость передачи до 6 МГц при входном токе всего 1,6 мА. Такие оптопары часто применяют для гальванической изоляции, линий передачи данных. Например, медицинские приборы должны быть очень хорошо изолированы от потенциалов, связанных с электрической сетью, и прямое их подключение к компьютерным портам недопустимо — тогда и применяют оптопары, которые обеспечивают их полную изоляцию.

Упомянутые ранее оптоэлектронные реле (часто их также называют твердотельными) устроены аналогично оптопарам, но с мощным фототиристором (о тиристоpax см. главу 10) в качестве приемника: так, бесконтактное реле типа D24125 фирмы Crydom позволяет коммутировать сетевой переменный ток до 280 В при 125 А путем подачи напряжения 3–5 В при токе 3 мА (т. е. непосредственно от логической микросхемы) через управляющий светодиод. Мощностью 10 мВт напрямую управляют мощностью примерно в 35 кВт при полной гальванической развязке ей-богу, совершенно беспрецедентный случай, обычным электромагнитным реле недоступный! Недостатком оптоэлектронных реле является большое сопротивление «контактов» — так, указанное реле D24125 приходится ставить на теплорассеивающий радиатор уже при коммутируемых токах порядка 5–8 А, что совершенно не требуется для обычных электромагнитных реле. Пример использования такого реле, управляемого непосредственно от микроконтроллера, мы увидим в главе 21.

Светодиоды

Набиравшая обороты космическая отрасль быстро сосредоточила усилия вокруг реализации другого эффекта — возможности генерации тока в полупроводниковом переходе под действием света, и картинка искусственного спутника Земли с широко раскинутыми темно-синими панелями солнечных батарей теперь стала уже традиционной. Но, может быть, таким же образом возможно генерировать свет, если подавать на p-n-переход напряжение? Оказалось, что можно, но это было реализовано далеко не сразу.

Первым поддался инфракрасный (ИК) и красно-зеленый участок спектра. К началу 1980-х годов полупроводниковые светодиоды (LED, Light Emission Diode), излучающие в ИК-диапазоне, уже стали широко использоваться в дистанционных пультах управления, а красненькие и зелененькие сигнальные светодиоды хоть и были тогда еще куда тусклее традиционных лампочек накаливания, зато оказались намного более долговечны и потребляли принципиально меньше энергии.

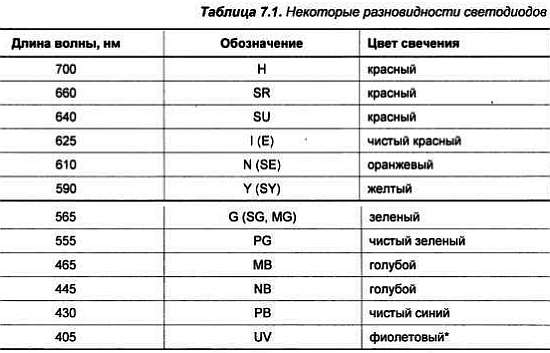

В настоящее время в целом проблемы решены, и освоен фактически весь видимый спектр, включая синий и даже ультрафиолетовый диапазоны. Характерной особенностью цветных светодиодов является то, что они излучают свет одной (точнее, близкой к этой одной) длины волны, из-за чего насыщенность излучаемого света превосходит все чаяния художников. Существуют не менее двух десятков разновидностей светодиодов для разных длин волн, охватывающих все цвета видимого спектра (частично они перечислены в табл. 7.1, обозначения соответствуют продукции фирмы Kingbright и некоторых других фирм). Часто можно встретить в продаже и светодиоды белого свечения (они получаются из цветных, если покрыть часть кристалла люминофором, преобразующим оттенки света), которые все больше используются в качестве экономичных и долговечных источников света.

 _{^* Часто продают под названием ультрафиолетовых, потому что этот тип LED действительно захватывает УФ область, и может вызывать свечение многих типов люминесцентных красителей.}

Сами по себе светодиоды делятся на обычные и повышенной яркости. Не следует сломя голову кидаться на повышенную яркость — в большинстве случаев она не нужна и только будет слепить глаза, если светодиод используется в качестве, скажем, индикатора наличия напряжения, причем регулировать такую яркость непросто. Очень тщательно следует подходить и к выбору корпуса — матовый (диффузный) рассеиватель обеспечивает меньшую яркость, зато светящуюся полусферу видно под углом почти 180° во все стороны.

Со схемотехнической точки зрения все светодиоды, независимо от цвета свечения, представляют собой обычные диоды, за одним исключением — прямое падение напряжения на них превышает обычные для кремниевых p-n-переходов 0,6 В и составляет: для красных и инфракрасных 1,5–1,8 В, для желтых, зеленых и синих — 2–3 В. В остальном их включение не отличается от включения обычных диодов в прямом направлении. То есть светодиод есть прибор, управляемый током (а не напряжением, как лампа накаливания), поэтому обязательно должен иметь токоограничивающий резистор. При питании осветительных светодиодных приборов в токоограничивающем резисторе впустую терялась бы слишком большая мощность, потому в них используют источники не напряжения, а стабилизированного тока.

Значение тока, при котором практически любой светодиод нормально светится, составляет 3–8 мА (хотя предельно допустимое может быть и 40 мА), на эту величину и следует рассчитывать схему управления светодиодами. При этом нужно учитывать, что яркость, воспринимаемая глазом, не зависит линейно от тока — вы можете и не заметить разницу в свечении при токе 5 и 10 мА, а разница между 30 и 40 мА еще менее заметна. Светодиоды — одни из самых удобных электронных компонентов, т. к. один можно поменять на другой практически без ограничений и без необходимости пересчета схемы.

Иногда токоограничивающий резистор встраивают прямо в светодиод (в этом случае яркость свечения уже управляется напряжением, как у обычной лампочки, а не током) — это распространенная практика для «мигающих» светодиодов со встроенным генератором частоты. Обычное предельное напряжение для таких светодиодов составляет 12–15 В. В остальных случаях вопрос «каким напряжением питать светодиод», вообще говоря, не имеет смысла.

Светодиоды делают разной формы — обычно они круглые, но используются также плоские, квадратные и даже треугольные. Широкое распространение сейчас имеют двухцветные светодиоды. Они бывают двух- и трехвыводные. С последними все понятно — это просто два разноцветных светодиода (зеленый и красный) в одном корпусе, управляющиеся раздельно. Подал ток на один — зажегся красный, на другой — зеленый, на оба — желтый (третий вывод общий), а манипулируя величиной токов, можно получить все промежуточные переходы. Но еще интереснее двухвыводной тип, который представляет собой два разноцветных светодиода, включенные встречно-параллельно. Поэтому в них цвет свечения зависит от полярности тока: в одну сторону красный, в другую — зеленый. Самое интересное получается, если подать на такой светодиод переменный ток — тогда он светится желтым!

* * *

Заметки на полях

Двухцветные светодиоды с тремя выводами (т. е. с раздельным управлением красным и зеленым) по какой-то неясной причине чаще всего поступают в продажу в прозрачном корпусе. Такой светодиод имеет небольшой угол рассеяния и сбоку почти не виден — прозрачные светодиоды ориентированы на применение в случаях, когда нужно сконцентрировать поток в небольшом угле (для наблюдения издалека, например). В остальных случаях целесообразно использовать светодиоды с матовым диффузным рассеивателем.

Для того чтобы превратить прозрачный светодиод в матовый, его можно покрасить «молочным» лаком. Такой лак не стоит искать в продаже — проще сделать его самому на один раз. Для этого возьмите на самый кончик кисточки чуть-чуть белой краски на основе масляного связующего (например, художественные белила из школьного набора, подойдет и алкидная или пентафталевая белая эмаль) и интенсивно перемешайте ее в посуде небольших размеров, вроде рюмочки или пробки от шампанского, с 5-10 граммами бесцветного нитроцеллюлозного мебельного лака (НЦ-222, НЦ-218 и т. п.). Посуда должна быть стеклянной или полиэтиленовой (одноразовую посуду применять нельзя — она может расползтись). Окуните светодиод в этот лак и снимите отжатой кисточкой, которой производилось размешивание, образующуюся каплю (просто осторожно прикоснитесь к ней, и лишний лак перейдет на кисточку). Через час светодиод готов к установке на место.

Светодиодные индикаторы

Поскольку собственное падение напряжения на светодиодах невелико, их можно включать последовательно, чем пользуются производители цифровых сегментных индикаторов. Но тут дело осложняется тем, что отдельный светодиод представляет собой фактически точечный источник света, и нарисовать с его помощью длинную светящуюся полоску непросто даже при наличии рассеивающей свет пластмассы (причем, как ни парадоксально, чем мельче, тем хуже выглядят плоские светодиоды). Мелкие цифровые индикаторы (с длиной одного сегмента до 5–6 мм) содержат по одному светодиоду в сегменте, а более крупные — по два и более. Это нужно учитывать при проектировании, т. к. семисегментный цифровой индикатор с высотой цифры 12,7 мм и более имеет падение напряжения на каждом сегменте, превышающее 4 В, и управлять им от пятивольтового микроконтроллера напрямую затруднительно — номинальный запас в несколько десятых вольта легко «сожрется» собственным сопротивлением выхода контроллера, отчего ваш индикатор вообще может и не загореться. Для таких случаев приходится идти на заведомые потери и питать индикаторы от повышенного напряжения через транзисторные ключи или специальные схемы управления индикаторами. Красота требует жертв! Набор семисегментных цифровых светодиодных индикаторов в четыре цифры в каком-нибудь мультиметре может потреблять до 100–200 мА тока — зато насколько он выглядит красивее по сравнению с почти ничего не потребляющими, но совершенно слепыми черно-белыми жидкокристаллическими панелями!

Семисегментные индикаторы (рис. 7.7, а) бывают сдвоенными и строенными; кроме них встречаются шестнадцатисегментные индикаторы, которые позволяют формировать буквы и специальные знаки. Такие индикаторы для удобства управления ими делают с общим анодом (тогда на индикатор подается общее питание, а зажигание сегментов производится коммутацией их к «земле») и с общим катодом (сегменты имеют общую «землю», а зажигание производится подачей тока на каждый сегмент). Почти всегда выпускаются идентичные внешне типы и той и другой конфигурации. Для формирования длинных строк используют матричные индикаторы (рис. 7.7, б), которые нередко встречаются в виде довольно больших дисплеев в несколько сотен точек.

В последние годы появились и сборные индикаторы на органических светодиодах (OLED), причем как символьные, так и графические (т. е. состоящие из матрицы точек). По внешнему виду они практически идентичны жидкокристаллическим (см. следующий раздел), но сегменты или точки в них светятся сами. Отличаются от обычных LED они гораздо меньшим потреблением тока — например, двухстрочный дисплей по 16 символов в строке может потреблять около 40 мА при напряжении 3–5 В. С одним из таких дисплеев мы познакомимся в главе 22 в связи с проектом метеостанции на платформе Arduino.

Рис. 7.7. Светодиодные индикаторы:

_{а — семисегментный; б — дисплей на основе матричного индикатора}

ЖК-дисплеи

Жидкокристаллические (ЖК) индикаторы в бытовой аппаратуре встречаются чаще всего только в виде готовых ЖК-дисплеев для распространенных применений — например, для часов, магнитол, музыкальных центров или в виде многоразрядного набора цифр. Есть и матричные ЖК-дисплеи для формирования бегущей строки, многострочные — для текстовых сообщений и т. п., вплоть до полнофункциональных цветных ЖК-матриц, — тех, что, используются в качестве экранов большинства современных массовых устройств: от мобильных телефонов до широкоэкранных телевизионных панелей.

Все ЖК-дисплеи сами по себе отличаются практически нулевым потреблением энергии в статическом режиме; энергия уходит только на переключение ЖК-ячейки. Правда, большинство матричных ЖК-дисплеев, предназначенных для демонстрации произвольных изображений, не могут обойтись без подсветки, которая будет потреблять довольно много (так, в ноутбуках — более половины общего потребления). Но нас здесь интересуют лишь обычные ЖК-дисплеи, используемые в качестве цифровых или цифробуквенных табло. Устройство ячейки такой простейшей (пассивной) матрицы или индикатора, вместо подсветки использующей зеркало, отражающее внешний свет, показано на рис. 7.8.

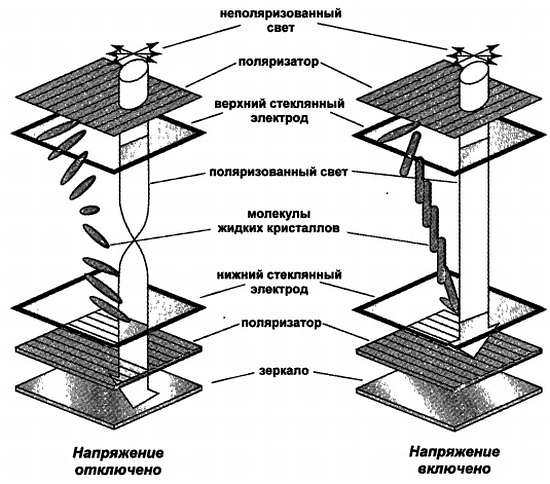

Рис. 7.8. Устройство пассивной ЖК-ячейки

Здесь слой жидких кристаллов толщиной несколько микрон находится между двумя стеклянными электродами, причем, за счет специальной структуры поверхности стекла, молекулы кристалла ориентированы параллельно плоскости этих электродов. Сверху и снизу такого «сэндвича» расположены пластины-поляризаторы, ориентированные перпендикулярно друг другу. Толщина слоя жидких кристаллов рассчитана так, что в исходном состоянии он поворачивает плоскость поляризации световой волны ровно на 90°. В результате в обесточенной ячейке (рис. 7.8, слева) свет беспрепятственно проходит через весь «пирог», отражается от зеркала (оно сделано матовым, чтобы не отражало окружающих предметов) и возвращается обратно. Подобная матрица в обесточенном состоянии выглядит как обычная стеклянная пластинка.

Когда вы подаете на электроды напряжение (рис. 7.8, справа), электрическое поле ориентирует молекулы жидкого кристалла вдоль его силовых линий, т. е. перпендикулярно плоскости электродов. Жидкий кристалл теряет свои свойства и перестает поворачивать плоскость поляризации света. За счет перпендикулярной ориентации поляризационных пластин весь «пирог» перестает пропускать свет. Образуется черная точка (или сегмент цифрового индикатора —, в зависимости от конфигурации электродов). Это так называемая TN-технология (от Twisted Nematic — название разновидности жидких кристаллов).

Подобные монохромные ЖК-дисплеи всем хорошо знакомы по наручным и настольным часам, портативным измерительным приборам, дисплеям калькуляторов, плееров, магнитол. Величина напряжения сверх некоего, очень небольшого, предела (порядка 1–3 В) на «яркость» (точнее, на контрастность) ЖК-ячейки практически не влияет. Поэтому таким способом получаются очень контрастные, выразительные монохромные цифробуквенные индикаторы и небольшие табло, для приличной разборчивости символов на которых достаточно лишь слабой внешней засветки.

Управлять сегментами такого индикатора приходится с помощью разнополярного напряжения (это существенное, но не принципиальное неудобство), потому что однажды «засвеченный» сегмент может оставаться в таком состоянии часами даже после снятия напряжения с электродов, и возвращать в исходное состояние его приходится принудительно, подачей напряжения противоположной полярности.

Пассивные ЖК-матрицы, как уже говорилось, отличаются практически нулевым потреблением энергии, но имеют малое быстродействие, — система параллельных электродов, по сути, представляет собой отличный конденсатор, да еще и заполненный электролитом (жидкими кристаллами) как будто специально для увеличения его емкости. Вместе с неизбежно высоким сопротивлением тончайших прозрачных электродов ячейка образует отличный фильтр низкой частоты. Поэтому время реакции при подаче импульса напряжения — сотня-другая миллисекунд. Для цифровых индикаторов это не имеет никакого значения, но для компьютерных и телевизионных дисплеев с сотнями тысяч и миллионами ячеек это никуда не годится, потому там используют активные матрицы, содержащие усилительные тонкопленочные транзисторы (TFT).

Управляют ЖК-дисплеями обычно с помощью специальных микросхем-драйверов (с некоторыми из таких микросхем мы познакомимся в главе 14, а в главе 21 рассмотрим подключение графического ЖК-дисплея со встроенным драйвером). Следует отметить, что применение ЖК-индикаторов, на взгляд автора, оправданно лишь в автономных устройствах, где важно низкое потребление.

В приборах, питающихся от сети, целесообразнее использовать светодиодные индикаторы — они значительно красивее и эргономичнее. Конечно, есть и ЖК-дисплеи с подсветкой, но тогда теряется их главное преимущество, заключающееся в малом потреблении, а в эстетике выигрыш получается невелик. Однако сформировать на светодиодах произвольное изображение (например, даже просто отобразить названия месяцев и дней недели в часах-календаре) гораздо сложнее, чем на ЖК-дисплее, конфигураций которых выпускается значительно больше. Выпуск упомянутых OLED-панелей, аналогичных ЖК-дисплеям по конфигурации и управлению, значительно облегчил эту задачу.

Простейший уровнемер для водяных баков

Эта Простая конструкция здесь приводится как пример того, что для создания весьма полезных устройств часто не требуется сложной электроники. За простоту схемы придется заплатить относительной сложностью ее изготовления и настройки. Но дело того стоит — описываемая конструкция содержит минимум деталей, имеет высокую надежность и информативность. Особенно удобно, что такой уровнемер позволяет его устанавливать на баке любой конфигурации — в том числе плоском, где максимальный перепад уровней незначителен.

Электрическая схема уровнемера предельно проста, и приведена на рис. 7.9. Главная деталь — переменное сопротивление, включенное по схеме потенциометра. Оно управляет перераспределением тока через плечи двухцветного светодиода. При нахождении ползунка в крайних положениях горит практически только один из светодиодов (либо красный, либо зеленый), в промежуточном состоянии цвет свечения меняется от красного к зеленому через оттенки розового и желтого.

Рис. 7.9. Электрическая схема уровнемера

Двухцветный красно-зеленый светодиод VD1 трехвыводной, любого типа (автор использовал большой 10-миллиметровый L-819EGW фирмы Kingbright). Общим выводом он присоединен к источнику питания, двумя остальными — к крайним выводам потенциометра R2. Ползунок потенциометра соединяется с другим выводом источника питания через резистор R1, ограничивающий ток при нахождении ползунка в крайних положениях. Резистор R_д, показанный на схеме пунктиром, необязательный и служит для выравнивания яркостей, если одно из плечей (обычно — красное) горит сильнее другого, и изменение цвета при вращении ползунка происходит неравномерно. Номинал резистора R1 и переменного R2 должны находиться примерно в соотношении R1/R2 = 1/4-1/5. При этом яркость в крайних положениях ползунка максимальна, а к середине диапазона, когда светятся оба светодиода примерно одинаково, падает, но зрительно это почти незаметно, — меняется лишь оттенок свечения.

Такая полярность подключения источника питания, как показана на рисунке, годится для светодиода с общим анодом (положительным выводом), для светодиода с общим катодом (например, BL–L109EGW фирмы Betlux) она, соответственно, будет противоположной. Сам источник питания может быть любым низковольтным (вплоть до батареек) напряжением от 5 до 18 вольт. От напряжения источника зависит подбор номиналов резисторов — такие номиналы, как на схеме, годятся для питающего напряжения 5 В, при 12 вольтах их надо увеличить примерно втроевчетверо. Автор использовал стабилизированный источник, встроенный в вилку, разобрав его и поместив в общий с постоянными резисторами и светодиодом корпус. При использовании батареек можно обойтись тремя штуками типоразмера АА (не меняя номиналов, указанных на схеме), только тогда целесообразно встроить в схему выключатель или кнопку — при непрерывном горении щелочных АА-батареек хватит всего примерно на неделю.

Вся электрическая часть, исключая потенциометр, смонтирована в герметичном пластиковом корпусе, в котором делается отверстие, куда должен изнутри плотно входить светодиод (для надежности все стыки стоит проклеить «алюминиевым» скотчем, а место стыка светодиода с крышкой и отверстия для вывода проводов промазать герметиком). Потенциометр, который устанавливается на баке, может соединяться со схемой трехжильным гибким проводом в двойной изоляции (тем, на который обычно вешают подвесные светильники). Для надежности не стоит распаивать такой толстый провод непосредственно к потенциометру — лучше сделать промежуточную колодку с винтовыми соединениями.

Теперь о конструкции механической части, которая схематически приведена на рис. 7.10.

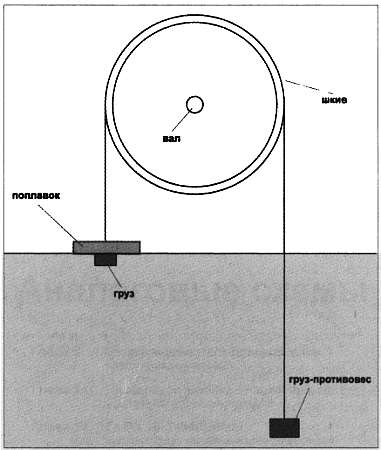

Рис. 7.10. Конструкция механической части уровнемера

Ползунок переменного резистора жестко закреплен на одном валу с вращающимся шкивом, через который перекинута капроновая нитка с поплавком на одной стороне и грузом-противовесом на другой. Поплавок тоже подгружен дополнительным грузом так, чтобы сила натяжения нити на воздухе была достаточно большой, и нить не пыталась размотаться со шкива (вес этих грузов может составлять несколько сотен граммов). Поплавок делается из пенопласта, и разность между его весом в воздухе (вместе с весом груза) и весом груза-противовеса должна быть меньше плавучести поплавка (последняя по закону Архимеда равна в граммах объему вытесненной поплавком воды, выраженной в кубических сантиметрах). Грузы могут быть изготовлены из свинца, латуни, бронзы и даже алюминия — в общем, из любого материала, не подверженного воздействию воды. Угол поворота подвижной системы φ у разных типов переменных резисторов несколько различается, и обычно находится в пределах 240–260° (если не найдете данных по справочнику, придется измерить). Длина окружности шкива должна быть такой, чтобы обеспечить полный поворот ползунка на эту величину при движении поплавка от самого дна до поверхности. То есть диаметр шкива рассчитывается по формуле: (360/φ·Н)/π, где φ — максимальный угол поворота подвижной системы потенциометра, Н — максимальный перепад уровней. Диаметр шкива, измеренный по месту прилегания нити, должен быть подогнан под эту величину максимально точно. Нить несколько раз оборачивается вокруг шкива, чтобы она по нему не скользила.

Самое сложное в этой конструкции — смонтировать систему так, чтобы длина нити точно соответствовала перепаду уровней, и при нахождении поплавка в верхнем положении, движок потенциометра находился также в крайнем положении (соответствующем зеленому свечению светодиода). Автор делал это «насухую», разместив всю конструкцию со шкивом и поплавком на возвышении, точно соответствующем по высоте перепаду уровней воды в баке, и установив для удобства подгонки в одном из грузов винтовой зажим для нитки. Затем отлаженную и проверенную конструкцию аккуратно переносят, закрепляют на баке и проверяют с водой. Если над баком нет крыши, то всю конструкцию стоит накрыть отдельным колпаком для защиты от дождя и любопытных птиц.

Пара слов о подборе переменного резистора, от которого в значительной степени зависит надежность конструкции. Для наших целей категорически не подходят современные резисторы для аудиоаппаратуры, особенно с открытым резистивным слоем. Идеально для этой цели пригодны старинные отечественные герметичные резисторы типа СПО-1, но сегодня их можно разыскать только случайно на развалах или разобрав какой-нибудь старый прибор военной приемки. Если вы их не найдете, попробуйте разыскать отечественные герметизированные СПЗ-9а или аналогичные — они меньше по размерам, но тоже очень надежные. Для глубоких емкостей заманчиво попробовать приспособить многооборотные потенциометры, но автор так и не смог найти типа, достаточно надежного для работы в этой конструкции. Разумеется, характеристика резистора предпочтительно должна быть линейной (т. е. типа А), нелинейные (Б или В) дадут неравномерную зависимость цвета свечения от уровня. Если все указанные операции выполнить аккуратно, то уровнемер подстройки больше не потребует и будет надежно служить годами, не требуя никакого обслуживания.
