Фокусировка без видоискателя

Большинство так называемых «шкальных фотоаппаратов», выпускавшихся в 70-е годы прошлого столетия, имели на поверхности корпуса объектива символическую шкалу, облегчающую фокусировку на объект съемки. Такой подход давал и дает приемлемые результаты на широкоугольных объективах, обладающих большой глубиной резкости, например на фотоаппарате «Орион ЕЕ». При этом данная шкала, как правило, сопряжена со шкалой расстояний.

Большинство дальномерных камер оборудованы таким полезным устройством, как дальномер, он обычно совмещен с окном видоискателя, но требует дополнительного окошечка на передней стенке фотоаппарата для создания базы изображения.

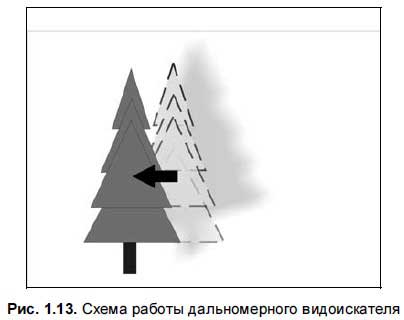

По сути, это два раздельных оптических канала, и вращая оправу объектива, изменяя наводку на резкость и изменяя на шкале дистанций расстояние, мы перемещаем объектив, при этом в видоискателе нужно совместить как бы раздвоенное изображение, образованное разными оптическими каналами до полного их совпадения (рис. 1.13). Пользоваться устройством проще, чем писать о нем. Крутите диск установки расстояний, пока изображения не совпадут (такая схема работы реализована в фотоаппарате «Зоркий»).

Кроме этого, зеркальные видоискатели могут быть укомплектованы специальными оптическими устройствами, позволяющими контролировать наводку на резкость, — это оптические клинья или микрорастр. Они работают по сходному принципу, растр или клинья образуют разнесенные оптические каналы, в объективе вы видите смещенные относительно друг друга части изображения и, вращая кольцо фокусировки, добиваетесь их оптического совпадения (рис. 1.14).
