5.2. Простой квартирный звонок

Гришин А. [15]

При использовании в электронных звонках микросхем телефонных вызывных устройств достигаются простота, малые габариты и потребление энергии, возможность регулирования уровня громкости. Принципиальная схема квартирного звонка на одной из таких микросхем показана на рис. 22.

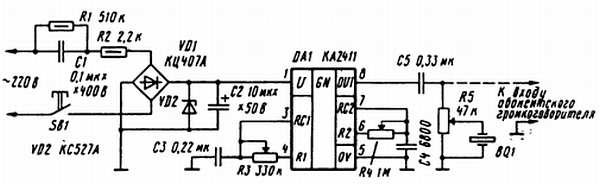

Рис. 22. Принципиальная схема звонка

Потребляемый звонком ток от сети переменного тока напряжением 220 В не превышает 7 мА. В качестве звукоизлучателя BQ1 можно применить пьезокерамический преобразователь, обеспечивающий громкое звучание, или установить плату в корпусе абонентского громкоговорителя. Из-за бестрансформаторного питания нужно принять меры безопасности при налаживании и эксплуатации звонка.
