2.1. Универсальное зарядное устройство

Никифоров В. [4]

Это зарядное устройство (рис. 5) предназначено для заряда малогабаритных аккумуляторов разного типа, а также для восстановления сухих элементов 316, 332 и батарей 3336. Оно является транзисторным стабилизатором тока, питание на который поступает с мостового выпрямителя переменного напряжения 12 В. Для этого необходим сетевой трансформатор небольшой мощности.

Ток заряда в пределах от 2,5 до 14 мА определяется сопротивлением переменного резистора R5 и поддерживается стабильным не только в течение заряда, но даже при коротком замыкании зажимов ХТ1 и ХТ2. Светодиод HL1 сигнализирует о наличии тока через выходные клеммы.

Размещение деталей устройства на печатной плате показано на рис. 6. Переменный резистор для регулировки тока заряда устанавливается снаружи устройства.

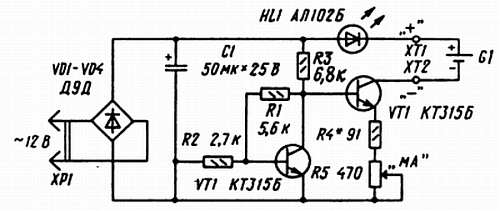

Рис. 5. Принципиальная схема универсального зарядного устройства

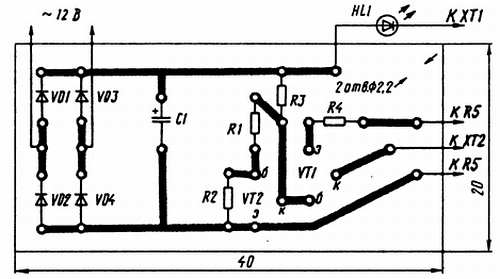

Рис. 6. Печатная плата зарядного устройства
