7.1. Простой терморегулятор

Беляков А. [22]

Терморегулятор (см. рис. 31) предназначен для поддержания температуры в помещении в пределах 2–4 °C при отрицательной температуре наружного воздуха.

Измерительный мост образован источником образцового напряжения (R3, VD1, VD2, С1) и делителем напряжения (R1, R2, RK1). В диагональ моста включен транзистор VT1, который при низком сопротивлении терморезистора RK1 заперт. При увеличении этого сопротивления транзистор VT1 сначала начинает открываться лишь около максимума напряжения сети, а затем все раньше, ближе к началу полупериода.

Током открытого транзистора VT1 отпирается транзистор VT2, и в течение каждого полупериода конденсатор С2 разряжается через резистор R6 на управляющий электрод тринистора VS1. Мощность, выделяемая в нагрузке — электронагревателе, — при этом соответственно увеличивается от 50 до 95 % от номинальной (равной 1,5 кВт).

С помощью подстроечного резистора R2 стабилизируемую температуру можно изменять от 0 до 25 °C. Индикатором включения нагревателя служит неоновая лампа HL1.

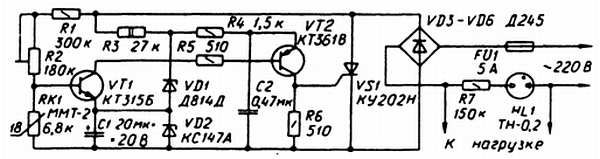

Рис. 31. Принципиальная схема простого терморегулятора
