Маховик берется за дело

Средневековая Европа. Пылают костры инквизиции. По малейшему подозрению в ереси уничтожаются ценнейшие книги. Процветают схоластика, алхимия, не сидят без работы и астрологи. Странный и страшный период в истории Европы, на несколько веков погрузилась она во мрак отсталости и невежества.

О маховиках тогда, конечно, никто и не думал. Да и о каких маховиках могла идти речь, когда «ученые мужи» были заняты поисками «философского камня», изгнанием дьявола, размышлениями на тему: «Сколько ангелов уместится на булавочной головке?»

Но почти через тысячу лет после гибели высокоразвитого античного Рима в Европе постепенно опять начинают заниматься делом. Медленно, но верно развиваются технические науки, появляются машины.

Машины поначалу были несложные, приводимые в движение вручную с помощью рукояток.

Тот, кто пробовал завести двигатель автомобиля рукояткой, хорошо знает, как это трудно. В наши дни такими рукоятками пользуются сравнительно редко. А каково же было людям средневековья? Для того, чтобы машина работала, им приходилось крутить рукоятку постоянно с утра до вечера, изо дня в день, из месяца в месяц, из года в год. Будучи, по существу, «живыми двигателями» средневековых машин, они быстро выбивались из сил, производительность их труда заметно падала. Разумеется, с таким положением нельзя было мириться. И вот однажды кто-то догадался снабдить рукоятку маховиком. Это позволило значительно облегчить труд работников. Отныне маховик стали применять в самых различных технических устройствах.

Характерным примером использования маховика в старинных машинах может служить ковшовый водоподъемник XV века, колесо которого должен был поворачивать вручную специально нанятый для этого работник. В те моменты, когда человеку было удобно вращать рукоятку, укрепленный на ней достаточно большой маховик «принимал» у него часть энергии и возвращал ее тогда, когда крутить рукоятку становилось очень неудобно. В результате и человек меньше утомлялся и машина работала более равномерно.

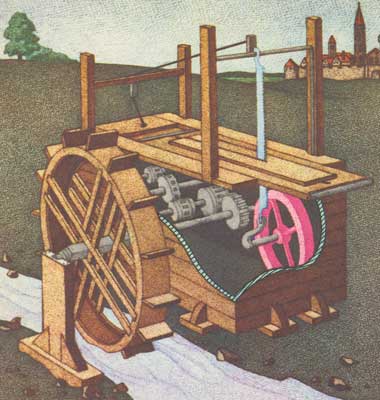

Старинная лесопильная машина с маховиком

Другой пример – поршневой насос конца XV – начала XVI века. Помимо неудобства пользования рукояткой, здесь требовалось преодолеть еще одну сложность. Когда поршень поднимал воду, крутить рукоятку было намного тяжелее, чем во время его спуска. И нередко случалось так, что при подъеме у работника просто не хватало сил провернуть рукоятку, оказавшуюся в неудобном для него положении. Применение маховика позволило решить эти проблемы.

Даже тогда, когда машины стали приводить в движение с помощью водяного колеса, маховик не утратил своего значения. В XVI веке, например, его использовали в машинах для распиловки досок. Поднимать пилу вверх было легко: в это время она не пилила – наклон зубьев был в другую сторону. Опускать же оказывалось совсем непросто. Ведь при этом и происходила собственно распиловка доски. Без маховика пила бы часто застревала в доске, и водяное колесо не в силах было бы протянуть ее дальше. Теперь же маховик, разгоняясь при свободном ходе пилы вверх, отдавал ей свою энергию при рабочем ходе вниз. Пила не застревала, и дело шло быстро. Маховик здесь был уже гораздо больше по размерам и массе, чем на ручных машинах, – мощность тут требовалась изрядная.

В XVIII веке изобрели паровой двигатель, а в XIX – двигатель внутреннего сгорания. Оба поршневые. Главный же недостаток поршневой машины – неравномерность выделения энергии, неравномерность хода. Машина выделяет энергию лишь в момент подачи пара в цилиндр или в момент сжигания в нем горючего. Все остальное время она только расходует ее на свое прокручивание. Это необходимо, чтобы машина не остановилась.

Тут-то и пригодился маховик. Посаженный на вал двигателя, маховик при сжигании горючего – то есть при рабочем ходе машины – накапливает энергию, а потом за счет нее сам прокручивает машину для подготовки следующего рабочего хода. Если кто-нибудь думает, что едущий автомобиль постоянно приводится в движение двигателем, то он ошибается. Часть времени машину тянет двигатель, а часть – именно маховик. И изрядные расстояния мы, сами того не подозревая, проезжаем на маховичном автомобиле. Правда, такой маховик накапливает очень незначительную энергию по сравнению с другими аккумуляторами той же массы, и поэтому претендовать на роль «энергетической капсулы» он не может.

Один из первых двигателей внутреннего сгорания с маховиком.

Часто маховик присутствует в машинах незримо, он «замаскирован» в них под какую-то деталь, но выполняет самую что ни на есть «маховичную» работу. Те, кто бывали на заводе, наверное, видели там механические ножницы. Мотор с помощью ремня крутит шкив, а от этого шкива приводится в движение нож. На первый взгляд шкив как шкив. А будь он полегче, не такой массивный, каким его изготовили, не сработали бы тогда ножницы – упершись в заготовку, нож сразу бы остановился. Только маховик, «замаскированный» в этом случае под шкив, позволяет за счет накопленной энергии развивать огромные силы и мощности, необходимые для работы.

«Маскируется» маховик обычно под шкивы, муфты, зубчатки, колеса и другие круглые, а подчас и не совсем круглые детали. В самом деле, почему бы и не использовать свободный обод маховика для размещения на нем ремня или зубьев? Это очень даже удобно.

Кстати, уж коли мы заговорили про колеса, то велосипедные колеса – настоящие маховики, на которые надеты шины. Но здесь используется главным образом другое свойство маховика – гироскопический эффект. Это он помогает сохранять устойчивость велосипеду, как и вращающемуся волчку – игрушке, на которой впервые этот эффект был подмечен.

Более чем 200 лет тому назад английский изобретатель Серсон попытался использовать это свойство волчка для создания «искусственного горизонта» – особого прибора, крайне необходимого в мореплавании: ведь нередко из-за тумана естественного горизонта не видно. Этот прибор нужен был морякам для астрономических наблюдений, чтобы выяснить, где находится в данный момент корабль. Раньше применяли для этих целей отвес, но при волнении на море отвес сильно раскачивался наподобие маятника и «поймать» горизонт было невозможно.

Судьба оказалась несправедливо жестокой к изобретению и к самому изобретателю. Фрегат «Виктори», на котором был установлен «искусственный горизонт», потерпел крушение, Серсон погиб. Об его изобретении лет на сто забыли.

Свойство маховика сохранять ось вращения в пространстве поначалу поражало меня, как, впрочем, и каждого, кто с ним впервые сталкивается. Только позже я понял, чем оно объясняется. Но уже до этого, наблюдая гироскопический эффект, я твердо решил применить его, если будет построена маховичная «энергетическая капсула».
