«Капсула» разрастается...

Помните, мы говорили, что ученые разрабатывают проекты гигантских накопителей энергии на основе сверхпроводящих катушек – четверть километра диаметром и 50...70 метров высотой. И накапливать они должны десятки миллионов мегаджоулей энергии. Такие накопители нужны для аккумулирования энергии в период ночных недогрузок электростанций и для выделения ее при перегрузках в часы «пик». Наиболее чувствительны к недогрузкам и перегрузкам атомные электростанции, на долю которых с каждым годом будет приходиться все большая и большая часть электроэнергии, вырабатываемой как у нас в стране, так и во всем мире.

А пригодны ли супермаховики для накопления столь огромных количеств энергии и что они будут представлять собой в этом случае?

Применение маховичных накопителей на электростанциях тесно связано с именем известного русского изобретателя-самоучки А.Г. Уфимцева, которого Горький назвал «поэтом техники». Изобретения Уфимцева были необычайно широкого диапазона – от керосиновых ламп до самолетов. Тщательно проанализировав различные способы накопления энергии для ветроэлектростанций, в том числе «водородное» и тепловое аккумулирование, он пришел к выводу, что маховичный накопитель подходит для этих целей лучше других.

Первый маховичный аккумулятор был построен Уфимцевым в 1920 году из паровозного буфера. Маховик имел массу всего 30 килограммов и вращался в вакуумной камере с давлением около 5 гектопаскалей, делая 12 тысяч оборотов в минуту. Вывод мощности из камеры осуществлялся электрическим путем с помощью мотор-генератора.

Электромаховичный накопитель Уфимцева: 1 - маховик; 2 - вал; 3 - упругий подвес; 4 - шаровой шарнир; 5 - подшипник; 6 - кожух; 7 - электродвигатель-генератор.

Более крупную модель накопителя с маховиком массой 320 килограммов Уфимцев создал в 1924 году. После зарядки маховик обеспечивал равномерное горение нескольких электроламп по 1000 свечей в течение часа. Этот накопитель Уфимцев применил на ветроэлектростанции, которая существует в городе Курске и сейчас. Все куряне знают «ветряк Уфимцева» и гордятся им.

Маховик Уфимцева, как и сверхпроводящие накопители, аккумулировал электроэнергию в периоды ее избытка, во время порывов ветра, а затем равномерно распределял ее даже при полном отсутствии ветра. Крутиться он мог без подзарядки около 14 часов, однако, по словам старожилов, еще не было такого случая, чтобы ветер за это время ни разу не подул.

Идеи одаренного русского самоучки воплощены сегодня в любом маховичном накопителе для электростанций. Например, американский изобретатель Аллан Милнер разработал супермаховичный накопитель для солнечной электростанции. Известно, что солнечный свет, преобразованный в электроэнергию, может питать потребителей только днем, да и то в безоблачную погоду. А для того, чтобы использовать эту энергию ночью и в пасмурные дни, ее необходимо предварительно накапливать, и по возможности с минимальными потерями.

Накопитель Милнера состоит из супермаховика диаметром около метра, массой 2 тонны, вращающегося со скоростью 15 000 оборотов в минуту. Супермаховик подвешен на шести магнитных подшипниках, причем подвеска подстрахована обычными шарикоподшипниками. Разгон супермаховика и отбор энергии от него осуществляются мотор-генератором с постоянными магнитами, наиболее экономичным из известных машин подобного типа. Накопитель аккумулирует почти 150 мегаджоулей энергии, при этом потери составляют всего около 12 процентов. Плотность энергии такого накопителя в полтора раза превышает этот показатель у свинцово-кислотных аккумуляторов, а долговечность – во много раз.

Живут идеи Уфимцева и в проекте американского ученого Стивена Поста, предложившего для крупной электростанции гигантский супермаховик массой 200 тонн, диаметром 5 метров, вращающийся со скоростью 3500 оборотов в минуту. Такой супермаховик может накопить уже свыше 70 тысяч мегаджоулей энергии.

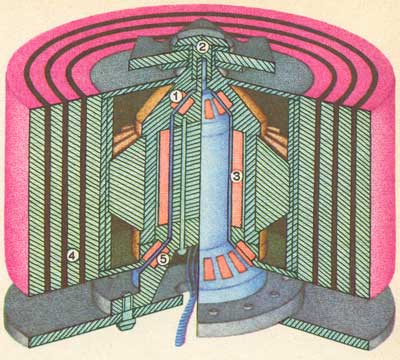

Супермаховичный накопитель Поста: 1 - магнитная подвеска; 2 - подшипник; 3 - электродвигатель-генератор; 4 - супермаховик из отдельных колец; 5 - магнитный подпятник.

Супермаховик предполагается собрать из концентрических колец, навитых из кремниевого волокна и насаженных одно на другое с небольшим зазором, заполненным эластичным веществом, например резиной. Затем его заключат в герметичный корпус и соединят с валом мощного мотор-генератора. Сильная магнитная подвеска разгрузит подшипники от громадной тяжести супермаховика.

При внезапном разрыве этого супермаховика может выделиться энергия, равная взрыву тысячи тонн тола, но в момент разрыва корпусу передастся не более 1...2 процентов этой энергии. Остальная энергия будет выделяться достаточно медленно, вызывая лишь нагревание. На всякий случай супермаховик все же намечено установить под землей на безопасной глубине.

Большие перспективы сулят так называемые кольцевые супермаховики, о которых упоминалось выше. Единственной подвижной частью такого супермаховика является кольцо, навитое из высокопрочного волокна и помещенное в вакуумную камеру в форме бублика – тора. Поскольку кольцевой супермаховик лишен центра, в нем наиболее полно реализуются прочностные свойства волокон. Кольцо-супермаховик удерживается в камере в подвешенном состоянии с помощью магнитных опор, размещенных в нескольких местах по окружности. Само кольцо служит ротором мотор-генератора, а те места, в которых стоят обмотки магнитов, – статором. Это упрощает отбор энергии и зарядку супермаховика.

Если сравнивать кольцевой супермаховик со стальным маховиком из самой прочной стали, то выявится следующее. Плотность энергии кольцевого супермаховика в 2...3 раза больше и достигает 0,5 мегаджоуля на килограмм массы. Потери на вращение у него в 50...100 раз меньше, чем у стального, в связи с чем его свободное вращение достигает 750, а в перспективе – 12 тысяч часов. То есть такой супермаховик будет вращаться без остановки 500 суток, или полтора года!

Конструкция кольцевого накопителя привела меня с соавторами к идее «сверхнакопителя» энергии, который тоже был признан изобретением. Мы решили «переложить» с маховика на землю огромные разрывные напряжения, возникающие во вращающемся кольце, что позволит во много раз повысить плотность энергии накопителя. Но практически осуществить это будет возможно только в накопителях гигантских размеров.

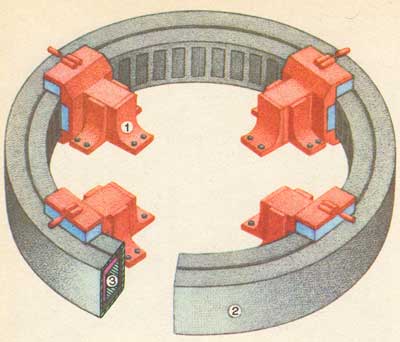

Один из проектов кольцевого супермаховичного накопителя: 1 - поддерживающие магнитные системы, совмещенные со статором мотор-генератора; 2 - вакуумированный корпус; 3 - «парящий» кольцевой супермаховик.

В общих чертах идея «сверхнакопителя» такова. Кольцевой маховик в корпусе зарыт в землю горизонтально. На внешней поверхности кольца-супермаховика и на обращенной к ней внутренней поверхности корпуса одноименными полюсами друг к другу уложены сильные постоянные магниты. Взаимодействуя, они сжимают кольцо-супермаховик и растягивают корпус. От корпуса это растяжение передается фундаменту, в котором уложен корпус, а в результате и земле. Так как земля все равно существует и нам создавать ее заново не придется, то почему бы не использовать ее как гигантский и очень прочный корпус?

Может возникнуть вопрос: хватит ли сил у магнитов, чтобы противостоять колоссальному стремлению частей супермаховика удалиться от центра, а если и хватит, то не будет ли супермаховик «раздавлен» этими силами при остановке?

Все дело здесь, оказывается, в размерах, точнее, в диаметре супермаховика. Чем он больше, тем меньше магнитные силы. По мере разгона магниты супермаховика вследствие его растяжения все теснее поджимаются к соответствующим магнитам на корпусе, зазор между ними делается все меньше, а сила отталкивания – все больше. При остановке происходит обратное явление – магниты маховика отходят от корпуса, зазор увеличивается, и сила отталкивания падает. Поэтому маховик и не «раздавливается» в состоянии покоя.

У хороших постоянных магнитов при малых зазорах сила отталкивания может стократно превышать силу тяжести подвешиваемой массы. Постоянные магниты применяют для вывешивания над магнитными «рельсами» вагонов-магнитопланов. Подобные магнитопланы уже в недалеком будущем будут курсировать между городами со скоростями, доступными сейчас лишь самолетам.

Наш супермаховик-кольцо можно представить в виде как бы непрерывной кольцевой сцепки из таких «вагончиков», только гораздо меньших и состоящих почти из одних магнитов. Крутиться это «гибкое» кольцо будет в вакуумированной трубе, уложенной вокруг электростанции, завода или даже города. Если радиус кольца достигает, например, 16 километров (приблизительно столько же у кольцевой автострады вокруг Москвы), то с применением упомянутых постоянных магнитов скорость кольца-супермаховика составит 4 километра в секунду!

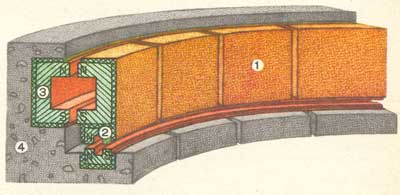

Рабочая часть «сверхнакопителя» энергии: 1 - «вагончик»; 2 - магниты подвески «вагончиков»; 3 - основные магниты (слева - стационарный, справа - подвижной); 4 - фундамент.

Плотность энергии нашего кольцевого гиганта должна быть 8 мегаджоулей на килограмм, что при сечении супермаховика всего 0,5 м2 даст полный запас энергии в накопителе – 2·1015 джоулей, или в 200 раз больше, чем в огромном сверхпроводящем накопителе, спроектированном французскими учеными. Этой энергии вполне хватило бы на освещение всех городов мира в течение вечера. А ведь объем французского накопителя вдвое превосходит объем нашего кольца.

Советские ученые из Свердловска разработали магниты, сила которых превышает в тысячу раз их силу тяжести. Если такие магниты поставить на наш сверхнакопитель, то скорость кольца супермаховика достигнет 12,6 километра в секунду и превысит даже вторую космическую скорость. Плотность энергии тогда будет 80 мегаджоулей на килограмм, а вся энергия накопителя составит 2·1016 джоулей. Это значительно больше избыточной или нереализуемой энергии электростанций всего мира. То есть использовать подобный накопитель полностью пока не удастся.

Можно пойти по пути уменьшения размеров накопителя и ограничиться запасом энергии в 1011 джоулей. Получится все-таки достаточно емкий накопитель, могущий обеспечить равномерную работу большой электростанции. При радиусе накопителя 0,5 километра сечение его подвижных магнитов будет всего 5x5 сантиметров. Такой накопитель в виде тонкой кольцевой трубки нетрудно расположить вокруг любой электростанции со всем ее хозяйством.
