Резина побеждает сталь

Жаль было расставаться с пружинами, но моих надежд они явно не оправдали. Я должен был это предвидеть, из пружины даже рогатки толковой не изготовишь. Когда-то я пытался заменить резиновые жгуты в рогатке на тонкие пружины, намереваясь построить «сверхрогатку», но получился конфуз. Под смех товарищей моя «сверхрогатка» выплюнула камень мне в ноги. Выходит, не так уж плоха резина и для рогаток и для резиномоторов. И ведь используется здесь именно свойство резины накапливать энергию.

На первый взгляд кажется: ну что за материал резина по сравнению с прочнейшей проволокой? Но это только на первый взгляд. Проверим все в цифрах. Чтобы вытянуть резиновый жгут сечением сантиметр на сантиметр вдвое, нужно приложить силу около 200 ньютонов. Я вычислил это, подвешивая к жгуту различные грузы. А до разрыва хорошая резина из натурального каучука растянется раза в четыре, не меньше.

Метровый резиновый жгут такого сечения имеет массу чуть больше ста граммов, а накопит при полном растяжении около 3 килоджоулей энергии. Стало быть, плотность энергии резины как аккумулятора, достигающая 30 килоджоулей на килограмм, превышает почти в сто раз этот показатель у пружин! Вот, оказывается, почему модели с резиномоторами летают, а с пружинным мотором еще ни одна модель не взлетела в воздух. Этим объясняется и мой конфуз с пружинной «сверхрогаткой».

Какова же будет масса резинового аккумулятора, пригодного для автомобиля? Необходимые 25 мегаджоулей энергии наберут всего около 900 килограммов резины. Это уже не 50 тонн! Над таким аккумулятором можно и поработать.

Основная трудность, с которой пришлось столкнуться, – это как преобразовать вытяжку резины во вращательное движение вала. Ведь в конечном итоге накопленная энергия должна вращать вал. Если вращения не нужно, то все гораздо проще. Вот в подводном ружье или в той же рогатке резина тоже аккумулирует энергию. Но все обходится ее растяжением, и это очень облегчает задачу. В резиномоторах для моделей жгут из тонких резиновых нитей закручивают. Кто изготовлял такие резиномоторы, знает, как перекручивается жгут при заводке мотора, как трутся петли резины друг о друга. Их даже смазывают касторкой, чтобы уменьшить трение. В результате – много потерь энергии, быстрый износ. Для модели это не так уж важно, а для настоящих машин, где огромное значение имеют коэффициент полезного действия – КПД и долговечность, совершенно неприемлимо.

Итак, резину нужно только растягивать. Первой мыслью, конечно, было привязать к концу резинового жгута веревку и наматывать ее на вал, который должен вращаться.

Я так и сделал. Превратить «безменовоз» в «резиновоз» было делом получаса. Под днищем тележки я закрепил конец резинового жгута, ко второму концу привязал шнурок, а шнурок намотал на ось колеса – и нехитрый привод был готов. Стоило прокрутить колеса тележки в обратную сторону, как резина растягивалась, накапливая энергию, которая затем двигала «резиновоз», когда я ставил его на пол. Я убедился, что как транспортная машина он гораздо лучше «безменовоза»: и проходит большее расстояние, и движется плавнее.

Но для реальной машины это не подходит. Если даже изготовить толстенный резиновый жгут сечением в квадратный дециметр, то для накопления нужной энергии он должен быть длиной не менее 100 метров! Растянется же этот жгут почти на целый километр. Это не то что на автомобиль, на поезд не поместится.

Если перекидывать жгут через блоки, как трос в подъемных кранах, то, хотя мы и сократим его длину, почти всю накопленную энергию «съедят» потери в блоках. Ведь резина – не стальной трос, она сильно растягивается, и при огибании блока жгут будет так тереться об его поверхность, что потери энергии, как и износ резины, неминуемы.

И еще. Сам по себе жгут сечением в квадратный дециметр, растягиваясь, может развивать силу в несколько тонн. Перекинув жгут через блоки, мы как бы складываем его раз в сто (чтобы сократить километровую длину хотя бы до пригодных для автомобиля десяти метров), при этом усилие растяжения достигнет сотен тонн. Этакая сила запросто «сложит» автомобиль, совсем как трубу телескопа. Подобные аварии машин так и называются – «телескопирование».

Да, неразрешимая проблема. Всем хороша резина, но слишком уж неудобна в обращении...

И тут совершенно неожиданно мне в голову пришла удачная мысль: если навить резиновый жгут на очень скользкий цилиндр (представим себе, что мы имеем такой идеально скользкий цилиндр), как на катушку, по спирали, то можно сильно сократить длину устройства. К тому же все усилие растяжения резины «перейдет» во вращение вала, не понадобится никаких дополнительных механизмов и нечего бояться, что автомобиль «телескопирует». Допустим, диаметр цилиндра будет всего полметра, тогда на каждый метр его длины ляжет не менее 30 слоев жгута, который сильно сузится при растяжении. Это уже составит около 50 метров растянутой резины. Километр уляжется на 20 метрах цилиндра, сделав при этом 600 оборотов.

Лучше и предложить трудно, но пока нет гипотетического идеально скользкого цилиндра. А собственно говоря, для чего он нужен? Для того, чтобы каждый слой резины на цилиндре мог повернуться относительно предыдущего без трения... Стоп! Ведь такой же результат мы получим, если разрежем цилиндр, как колбасу, на отдельные слои и насадим их свободно на общую ось! Слои эти можно изготовить из легкой пластмассы, даже из дерева.

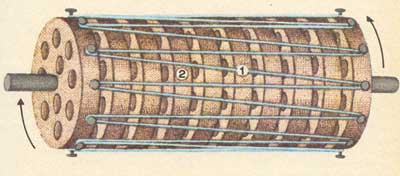

«Резиноаккумулятор»: 1 - резиновый жгут, 2 - диски.

Я приглядел дома толстую, добротную скалку, которой бабушка раскатывала тесто, и, воспользовавшись удобным случаем, распилил ее на множество тонких дисков. Выкрасил их сразу же раствором марганцовки, чтобы не узнали в моем «изобретении» бывшей скалки. Затем, проделав центральные отверстия, насадил диски на гладкий стальной стержень, на котором они могли свободно вращаться. Кроме этого, я просверлил диски в разных местах, чтобы максимально облегчить их. В самые крайние диски аккуратно, стараясь не расколоть, вбил короткие толстые гвозди, перекинул через них зигзагами резиновый жгут, концы которого связал между собой. Чтобы диски не терлись торцами, переложил их шайбами.

Теперь, вращая крайние диски в разные стороны, я мог растягивать резиновый жгут, накапливая в нем изрядное количество энергии.

Установил я свой «резиноаккумулятор» на оси колеса детской коляски. Крайние диски закрепил неподвижно – один на оси колеса, другой на раме коляски. Закрутив колесо в обратную движению сторону до полного натяжения резины, оборотов на пятьдесят, я затем опускал его на дорогу. Коляска рвалась вперед, как норовистый конь, и резво выносила меня прямо на середину двора на зависть младшим ребятишкам.

Потом я соединил вместе десять таких «резиноаккумуляторов», расположив их под днищем коляски, с приводом на одно заднее колесо. Второе посадил на ось свободно. Передние колеса я сделал рулевыми и ездил на своем «резиновозе» уже метров по триста, вызывая удивление у прохожих. Еще бы! Детская коляска с длинноногим «малюткой» сама собой катилась по улице, причем довольно быстро и бесшумно – совсем как печка с Емелей из сказки!

Моим «резиноаккумулятором» заинтересовались специалисты, тоже из числа прохожих. Один из них, работавший на заводе, посоветовал мне подать письмо-заявку в Комитет по изобретениям, описав в ней мой «резиноаккумулятор». Он и помог составить эту заявку, так как это оказалось непросто, особенно если делаешь в первый раз.

Какова же была моя радость, когда я получил официальное письмо, где говорилось, что мой «резиноаккумулятор» признан изобретением. А затем, почти через год, мне торжественно вручили государственный документ – авторское свидетельство на изобретение. Это был красивый диплом с красной печатью и зеленой лентой, с номером моего изобретения и чертежом «резиноаккумулятора». Тот, кто получает такое авторское свидетельство, уже считается изобретателем. Я очень гордился этим документом и повесил его на стенку.

Надо сказать, что «резиноаккумулятор» действительно вышел неплохой. Правда, он запасал не 30, как я ожидал, а всего 3 килоджоуля на килограмм своей массы, но и это было в десятки раз больше, чем может накопить пружина.

Конечно, я понимал, что это не совсем тот аккумулятор, о котором мечталось. И энергии не мешало бы накапливать побольше, и потерь ее в резине многовато. Да и материал – резина – недолговечный по сравнению с металлом, например. Что ж, значит, все еще впереди.
