В помощь воздуху – масло

Прослеживая мысленно все этапы работы аккумулятора, я вдруг понял, что под впечатлением моей неудачи с воздуховозом упустил из виду очень существенный момент. Действительно, решив бороться с расширением и охлаждением газа после выхода его из баллона, я совсем не подумал о том, что почти то же самое происходит в это время и внутри баллона. С каждым мгновением газа в нем остается все меньше и меньше, он все больше расширяется, давление его падает, а соответственно снижается и количество выделяемой энергии. И если сначала мы получаем с одного литра сжатого газа огромную энергию, то, когда давление его приближается к атмосферному, в аккумуляторе уже не энергия, а «пшик».

Хорошо бы не давать газу расширяться так сильно, подумал я. Допустим, довести давление этак с 50 мегапаскалей до 20 и на этом остановиться. Не так уж и трудно это сделать, если, например, взять цилиндрический баллон и перемещать внутри его поршень. И охлаждение было бы значительно меньше, и газ можно было бы не выпускать в атмосферу, оставляя его все в том же герметичном баллоне-цилиндре, просто увеличивая его объем. А это в свою очередь позволило бы использовать не только воздух, но и более подходящий для сжатия газ, поинертнее, скажем азот или гелий. Дело в том, что воздух под большим давлением окисляет смазку, которая присутствует везде и всюду, а азот и гелий – нет.

Кстати говоря, чисто воздушный аккумулятор чем-то напоминает резиновый – и там и здесь упругое тело (воздух, резина) само взаимодействует с рабочим органом, непосредственно совершает работу. А вот резина со шнурком разделяют обязанности – резина энергию накапливает, а шнурок совершает работу. Шнурок нерастяжим, и поэтому ему легче взаимодействовать с рабочим органом, например осью колеса. Будь тут одна резина, было бы много потерь энергии из-за трения. Недаром когда-то догадались помещать в рогатке кусок кожи в месте контакта с камнем – так сказать, рабочим телом. Без этой кожи рогатка стреляла бы гораздо хуже.

Надо бы придумать что-нибудь подобное и для воздушного аккумулятора, решил я. И поиски привели меня к уже давно известному устройству, принцип работы которого заключался в следующем.

Заливаем в баллон со сжатым газом машинное масло и разделяем их поршнем или резиновой диафрагмой. Сжатый газ давит на поршень, тот на масло, а оно уже поступает под давлением в гидромашину, которая очень похожа на пневмодвигатель или даже на паровую машину – те же цилиндры, поршни, золотники. Только вместо газа или пара гидромашину приводит в действие масло. Масло не сжимается, поэтому потерь энергии в такой машине во много раз меньше, чем в воздушной – пневмодвигателе. Да и смазки не нужно – машинное масло само прекрасно смазывает трущиеся детали. Несжимаемое масло здесь как раз играет роль нерастяжимого шнурка.

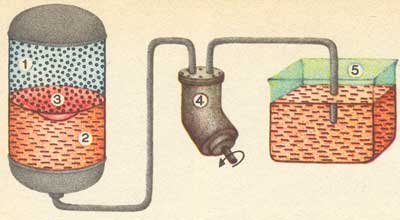

Гидрогазовый аккумулятор: 1 - газовая полость; 2 - жидкость; 3 - эластичная перегородка; 4 - гидромашина; 5 - бак.

Это был тоже аккумулятор – гидрогазовый, то есть состоящий из жидкости – масла – и газа. Но наряду с преимуществами перед чисто воздушным он имел и свои недостатки.

Главный недостаток – требовалось много масла. Чем более емкий аккумулятор мы захотим сделать, тем больше в нем должно быть сжатого воздуха. Масла, естественно, понадобится столько же, сколько и воздуха, не меньше. И еще – пройдя через гидромашину, масло свободно стекает в бак, тяжелый, громоздкий, тем большего размера, чем больше масла. Если учесть, что здесь используется не один, а сразу несколько баллонов со сжатым воздухом и маслом, то можно себе представить, как это все увеличит размеры и массу аккумулятора!

Нет, размышлял я, так дело не пойдет. Куда мне такая громадина? Один только бак чего стоит... А нельзя ли обойтись совсем без него?

Половину баллона сначала занимает сжатый газ, вторую половину – масло. Попробуем сузить баллон посередине, между жидкостью и газом, и поставить там запорный клапан. Таким образом изменим все баллоны аккумулятора. Теперь сделаем вот что. Пусть масло находится в нижней половине первого баллона, в верхней – сжатый газ. В остальных баллонах оставим только сжатый газ в верхних половинах – нижние пусты, и запорные клапаны перекрыты.

Итак, весь газ сжат, энергия в нем накоплена – все готово к совершению работы. Сможет ли аккумулятор работать без бака?

Открываем запорный клапан первого баллона и выпускаем масло под давлением в гидромашину. Но после гидромашины направляем масло уже не в бак, его ведь нет, а в пустую нижнюю половину следующего баллона. Когда он заполнится, открываем запорный клапан этого баллона, и масло, отработав в гидромашине, поступает в третий баллон. И так далее, при любом количестве баллонов, при любой емкости аккумулятора. Все в порядке, энергия выделяется!

Зарядка аккумулятора должна происходить в обратной последовательности. Мы крутим гидромашину, и масло своим давлением сжимает газ поочередно в баллонах, переходя из одного в другой, используя предыдущий баллон в качестве бака. Аккумулятор заряжен!

Это была уже действительно победа! Использовать в аккумуляторе огромной емкости постоянный небольшой объем масла и обойтись совсем без бака – раньше это казалось мне просто фантастичным.

Чтобы проверить правильность своих расчетов, я обратился к специалистам-гидравликам. И тут я по-настоящему оценил народную поговорку «ум хорошо, а два лучше». Специалисты многое поправили в моей схеме, нашли такие «тонкости», о которых я и не подозревал. Разработанные нами впоследствии устройства были признаны изобретениями.

И все же полного удовлетворения у меня не было. Изучая пристально воздушный аккумулятор, я убедился, что при сильном сжатии многие газы просто-напросто сжижаются и дальнейшее сжатие, если оно даже возможно, уже не дает ожидаемого эффекта.

Оказалось также, что нельзя держать сжатый до очень большого давления газ в одном цельном баллоне – не выдержит, разрушится стенка баллона, даже если ее сделать очень толстой. Надо помещать один в другой несколько баллонов, постепенно повышая давление от внешних к внутренним. Однако полноценным аккумулятором станет только внутренний, самый малый баллон, где наиболее высокое давление. Остальные будут практически балластом.

Значит, повышать давление более 400...500 атмосфер для аккумулирования энергии в сжатом газе невыгодно. То есть энергетический «потолок» здесь невысок. И хотя такие аккумуляторы, в общем-то, нужны и полезны, моей «капсулы» тут не найти.

Время шло, а «энергетическая капсула» продолжала пока быть мечтой.
