Одним выстрелом – двух зайцев

Решение я нашел не сразу. Долго старался всякими хитроумными способами увеличить прочность маховика – ничего не выходило. Попытки уменьшить последствия разрыва надрезанием обода на мелкие части – чтобы осколки были поменьше размером, тоже ни к чему не привели. Я вспомнил, что так же надрезали корпуса гранат-лимонок, но безопаснее они от этого не стали. Напротив, осколков прибавилось, и граната увеличила убойную силу.

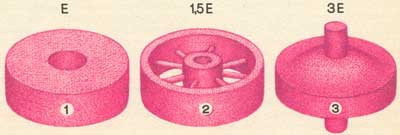

Зависимость энергоемкости (Е) маховиков одинаковой массы от их формы: 1 - диск с отверстием; 2 - обод со спицами; 3 - диск равной прочности.

Помогли мне здесь, как это ни странно, занятия гиревым спортом. Чтобы укрепить кисти рук, мы клали на два крючка ломик и медленно наворачивали на него тоненький стальной тросик с тяжелой гирей на конце. Свитый из проволок, этот тросик никогда не рвался сразу, а всегда постепенно, проволочка за проволочкой. Разумеется, о высокой прочности стальных проволок и тросов из них я знал и раньше, но до сих пор это как-то не увязывалось в сознании с массивным маховиком. И вот теперь, когда заброшенный на антресоли тросик случайно попался мне на глаза, я чуть было не воскликнул: «Эврика!» – и решил: маховик нужно делать из троса!

Я взял кусок троса в метр длиной, зажал его посередине в кольцевом зажиме – оправке, а саму оправку посадил на вал. Получился хоть и необычный, но маховик. Такие маховики в дальнейшем были названы супермаховиками.

В чем преимущества супермаховика? Если вращать вал с оправкой и тросом в ней, то трос, как и обычный маховик, накопит кинетическую энергию. При этом частицы троса, стремясь двигаться по инерции, будут все сильнее растягивать его, пытаясь разорвать. Наибольшая нагрузка тут приходится на середину троса. При увеличении скорости сверх меры трос начнет рваться, но рваться по частям, по одной проволочке. А тоненькие проволочки не способны пробить даже легкий защитный кожух. Стало быть, супермаховик из троса разрывается безопасно!

Однако это еще не все. Дело в том, что огромная прочность проволочек троса дает возможность супермаховику накапливать значительные количества энергии. Если прочность стальной струны выше прочности монолитного стального куска раз в пять, то супермаховик из струны при прочих равных условиях накопит энергии во столько же раз больше, чем обычный маховик с той же массой. Но ведь условия-то совсем не одинаковые!

Обычный литой маховик, разорвавшись, способен наделать много разрушений, а разрыв супермаховика снаружи даже и не заметишь. Выходит, супермаховику не нужен слишком большой запас прочности, и его следует уменьшить примерно вдвое по сравнению с маховиком. То есть получается, что супермаховик из троса может накопить в каждом килограмме массы в десять раз больше энергии, чем обычный стальной маховик. И при этом его разрыв безвреден для окружающих! Эти качества, присущие именно супермаховику, – высокая плотность энергии и безопасность разрыва – приблизили его к «энергетической капсуле».

Несмотря на то, что я был необычайно рад моей находке, идея вращать трос «поперек себя» мне не очень нравилась. Такой трос, помещенный в кожух, оставит там много свободного места, он будет бесцельно взбаламучивать воздух, как пропеллер, затрачивая на это энергию. Да и разорваться подобный супермаховик может, в принципе, целиком – оторвавшаяся проволочка не мешает свободно рваться другим. А это совсем нежелательно.

Поэтому после недолгих раздумий я решил навивать проволоку, из которой изготовляется трос, на барабан, как на катушку. Но вскоре мне в голову пришла мысль, что вместо проволочек можно взять такую же по прочности тонкую стальную ленту, чтобы намотка была плотнее, а для надежности склеить витки ленты между собой. Получится супермаховик, напоминающий по виду обычный маховик, только накапливающий гораздо больше энергии. Я назвал его ободковым, так как вся лента здесь должна была навиваться по ободу барабана.

Супермаховик, навитый из высокопрочной ленты: 1 - ленточный обод; 2 - упругий центр (катушка).

Разрыв ободкового супермаховика обещал быть уже совершенно безопасным. При превышении скорости вращения первой разорвется наиболее нагруженная внешняя лента, которая тотчас же прижмется к корпусу и автоматически затормозит супермаховик. Оторванную ленту можно будет приклеить снова – и супермаховик опять готов к работе. От первоначальной идеи вращающегося троса я без колебаний отказался.

Наверное, я не мог бы так сразу отбросить идею тросового супермаховика, если бы знал тогда, что американские специалисты будут свыше десяти лет разрабатывать такие маховики. Правда, спустя годы они, убедившись в неудобстве подобных конструкций, тоже перешли к ободковым супермаховикам.

Но идея идеей, а пробовать надо – вдруг что-нибудь не так? Начались мои хождения по свалкам вторсырья, химическим и хозяйственным магазинам, по знакомым, работающим на производстве. Наконец я стал обладателем ящика с поржавевшей стальной лентой, банки резинового клея и бутылки бензина. На заводе друзья выточили мне несколько дисков из текстолита, на которые я намеревался навивать ленту. И вот в одно из воскресений я упросил товарища помочь мне изготовить супермаховики.

Мы очищали поверхность ленты бензином, мазали клеем и навивали на диски. Лента часто соскакивала, резала нам руки, падала на пол, так что приходилось всякий раз вновь стирать с нее пыль, но работу мы все равно закончили. Перед нами лежали три супермаховика диаметром по 30 сантиметров. Внешние слои ленты мы закрепили тонкой стальной проволокой и нагрели супермаховики в духовке, чтобы клей окончательно высох.

Я рассчитывал испытать мои супермаховики на разрыв с помощью двигателя от пылесоса. Пылесосный двигатель очень скоростной, вал его делает 15...18 тысяч оборотов в минуту.

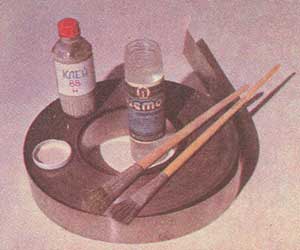

Моток стальной ленты, клей и ацетон, которые я использовал для изготовления первого супермаховика.

Надев супермаховик на вал двигателя и закрепив его там, я зажал двигатель в тисках и включил в сеть. Начался разгон супермаховика. Вибрации то нарастали – казалось, что диск уже срывается с оси, – то снова стихали. Скорость вращения увеличивалась, о чем можно было судить по изменяющемуся реву двигателя. Но вот рев стал постоянным по тону, и я понял, что разгон прекратился, а супермаховик остался цел. Дальше двигатель не «тянул» – супермаховик гнал воздух, как вентилятор, от него дуло ветром, вся мощность двигателя уходила на создание этого ветра. Я выключил двигатель. Супермаховик долго, наверное с час, еще вращался, проходя через те же полосы вибраций, что и при разгоне.

Когда впоследствии мне удалось все-таки разорвать мои супермаховики на специальном разгонном стенде, я узнал, что эти кустарные изделия в несколько раз превзошли по плотности энергии маховики гиробуса фирмы «Эрликон» – лучшие по тем временам.

Но самое главное – разрыв, как и ожидалось, не доставлял никаких неприятностей. Разорвавшийся виток ленты не пробивал даже тоненького, как консервная банка, кожуха. Я приклеивал такой виток клеем, обвивал слоем проволоки, и супермаховик снова готов к работе.

А результат был немалый – разрыв наступал при 30 000 оборотах в минуту, что соответствовало почти пятистам метрам в секунду скорости обода или плотности энергии около 0,1 мегаджоуля на килограмм массы. Супермаховик «ручной работы» одним махом обогнал по важнейшему показателю свинцово-кислотные аккумуляторы, совершенствование которых идет уже более ста лет!

Впрочем, это еще не означало, что найдена желанная «энергетическая капсула». Надо было доказать, что супермаховик может стать недосягаемым для других аккумуляторов по плотности энергии так же, как для них недосягаем по плотности мощности обычный маховик. Ведь раскрученный маховик способен развить любую, самую высокую мощность, если его достаточно сильно тормозить. И разогнаться он может практически мгновенно, поглощая при этом мощность хоть целой электростанции. Ни один из накопителей не в состоянии воспринимать и выделять энергию при такой высокой мощности, как маховик.
