1.2.2. Металлоискатели BFO (Beat Frequency Oscillator)

Благодаря простоте схемотехнических решений использующие принцип биений металлоискатели типа BFO (Beat Frequency Oscillator) получили широкое распространение. В основу этих устройств положено явление формирования биений, возникающих при смешивании двух близких по частоте сигналов (рис. 1.2).

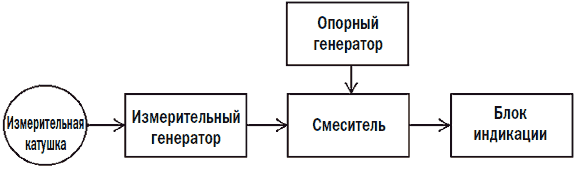

Рис. 1.2. Упрощенная блок-схема металлоискателя, работающего по принципу биений

В металлодетекторах BFO используются два генератора, настроенных на одну и ту же частоту. При этом частота опорного (эталонного, образцового) генератора неизменна. Катушка контура измерительного генератора одновременно является поисковой или измерительной катушкой.

Когда в зоне возбуждаемого поисковой катушкой электромагнитного поля появляется металлический предмет, частота измерительного генератора изменяется. Сигнал измененной частоты подается на смеситель, где смешивается с сигналом опорной частоты. В результате на выходе смесителя выделяется сигнал с частотой биений, который поступает на блок индикации.

В качестве индикатора в металлоискателях на биениях обычно используются акустические устройства, однако встречаются конструкции со стрелочными и светодиодными индикаторами. При использовании акустических индикаторов по изменению знака биений довольно просто определить, из какого металла, цветного или черного, изготовлен предмет, находящийся в зоне действия прибора.

Необходимо отметить, что частота биений в металлодетекторах BFO лежит в низкочастотном диапазоне, ближе к нижней границе звукового восприятия человеческого уха. Это позволяет значительно упростить конструкцию блока индикации, поскольку биение частот главного (измерительного, поискового) и вспомогательного (опорного) генератора можно анализировать на слух. Однако чувствительность металлоискателей, работающих по принципу биений, оставляет желать лучшего. Тем не менее характеристики этих приборов вполне удовлетворят непритязательных пользователей.
