2.4. Помощник для слепых

Коваль А. [10]

Это устройство представляет собой простейший звуковой генератор, частота которого и тон звука определяются освещенностью фоторезистора.

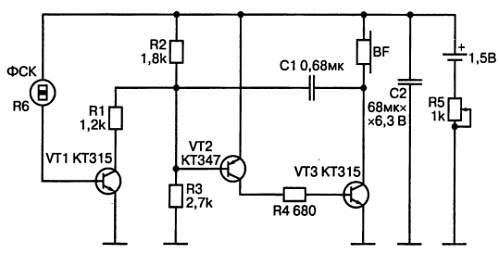

Принципиальная схема генератора показана на рис. 14.

Рис. 14. Принципиальная схема помощника для слепых

Все устройство помещается в цилиндрический корпус фонаря, рассчитанного на использование двух гальванических элементов 373. Плата с элементами устройства устанавливается вместо одного из гальванических элементов, а второй используется для питания. Фоторезистор устанавливается вместо лампочки, а в отверстие кнопки выводится ось переменного резистора R5, которым можно регулировать высоту тона. Если на место стекла установить линзу, подобрав ее фокусное расстояние так, чтобы свет фокусировался на фоторезисторе, чувствительность устройства значительно возрастет. Такой «антифонарь» позволяет определять направление на свет.
